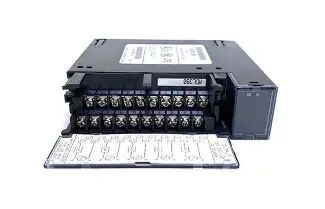

IC693MDL390 GE Uitgangsmodule 500 Volt Continu 1500 VAC Voor 1 Minuut

IC693MDL390 GE Uitgangsmodule 500 Volt Continu 1500 VAC Voor 1 Minuut

IC693MDL390 Meer informatie:

De IC693MDL390 is een discrete uitgangsmodule met vijf (5) kanalen die behoort tot de productcategorie Series 90-30 van Programmable Logic Controllers (PLC). Vroeger geproduceerd door GE Fanuc, nu onder Emerson Automation, beschikt deze module voornamelijk over individueel geïsoleerde uitgangskanalen, die een uitgangsspanningsbereik van 85-264 VAC en een frequentie van 50/60 Hz bieden. Elk uitgangskanaal genereert maximaal 2 Ampère per punt, terwijl de maximale uitgangsstroom per module bij 45 graden Celsius 5 Ampère is, terwijl maximaal 2 Ampère kan worden gegenereerd bij een bedrijfstemperatuur van 60 graden Celsius. Tussen elk uitgangspunt is de isolatiewaarde 500 Volt, terwijl de isolatie van veldzijde naar logische zijde is beoordeeld op 1500 VAC. De uitgangsmodule genereert een maximale inschakelstroom van 25 Ampère voor een enkele cyclus, terwijl de minimale belastingsstroom 100 mA is. De maximale uitgangsspanningsval wordt gemeten op 1,5 Volt en de maximale lekstroom is 3 mA bij 120 VAC en 6 mA bij 240 VAC. De vertragingsduur van de uitgang AAN-statusovergang van de module is 1 ms, terwijl voor UIT-respons de nominale vertraging ½ cyclus is. Deze module heeft een stroomverbruik van 110 mA op de backplane wanneer alle uitgangen zijn ingeschakeld. Elk uitgangskanaal is voorzien van 3 A-beoordeelde zekeringen ter bescherming. Bovendien zijn weerstand-condensator snubbercircuits voorzien voor het elimineren van transiënte elektrische ruis. Het is ook voorzien van individuele LED-statusindicatoren die de energietoestand van elke uitgang weergeven en een enkele "F" LED bedoeld voor zekeringindicatie is ook voorzien voor het melden van een doorgebrande zekering.

De IC694MDL350 is een AC-uitgangsmodule van het PACSystem RX3i Programmable Automation Controller (PAC) platform, voorheen van GE Intelligent Platforms, nu van Emerson Automation. Deze module is voorzien van zestien (16) individueel geïsoleerde uitgangskanalen die een uitgangsspanningsbereik van 74-265 VAC en een frequentiebereik van 47-63 Hz leveren. Deze module heeft een stroomverbruik van 315 mA wanneer alle uitgangen actief zijn, afkomstig van de 5VDC backplane voeding. De maximale uitgangsstroomwaarde van de module is 2 A bij bedrijf bij een temperatuur van 30 graden Celsius of 1 A bij 60 graden Celsius. De IC694MDL350 wordt geleverd met veldzijde naar logische zijde en groep-naar-groep isolatiewaarden van 250 VAC, continu en 1500 VAC gedurende 1 minuut. Geïntegreerde diagnostische mogelijkheden van deze module omvatten het melden van een verwijderd of losgekoppeld klemmenblok. Voor de aansluiting van veldapparatuur is de IC694MDL350 verplicht om een van de compatibele verwijderbare klemmenbases te gebruiken, zoals de Box-stijl met catalogusnummer IC694TBB032, Extended Boxstyle met onderdeelnummer IC694TBB132, Spring-stijl met bestelnummer IC694TBS032, of Extended Springstyle met catalogusnummer IC694TBS132. Deze module neemt één slot van de RX3i backplane in beslag en moet worden geïnstalleerd samen met een RX3i CPU met firmwareversie 3.50 of hoger. Deze module is niet compatibel met het Series 90-30 Platform. Individuele statusindicatoren zijn voorzien op deze module. De LED's zijn genummerd die een specifiek modulekanaal vertegenwoordigen en worden ook geleverd met een "TB" LED die oplicht wanneer het klemmenblok niet door de module wordt gedetecteerd.
