Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Brandnaam: | GE Fanuc | Model: | IC697MDL753 |
|---|---|---|---|
| Reeks: | Reeks 90-70 | Nominale spanning: | 5 volts van gelijkstroom/10 tot 60 Volts van gelijkstroom |
| Uitgangsstroom: | 16 milliAmps bij 5 Voltsdc/0.5 Ampèren per punt, 4 Ampèren per groep bij 10 tot 60 Volts van gelijks | Uitgangsspanningsbereik: | 5 volts van gelijkstroom of 10 tot 60 Volts van gelijkstroom |
| Vereiste stroom: | 0,25 Ampèren | Aantal output: | 32 |
| Isolatievoltage: | 1500 Volts | Garantie: | 1 jaar |
| Markeren: | Module van de de Logicaoutput van ESCPP de Positieve,24VDC de positieve Module van de Logicaoutput,RS485 de digitale Module van I O |
||

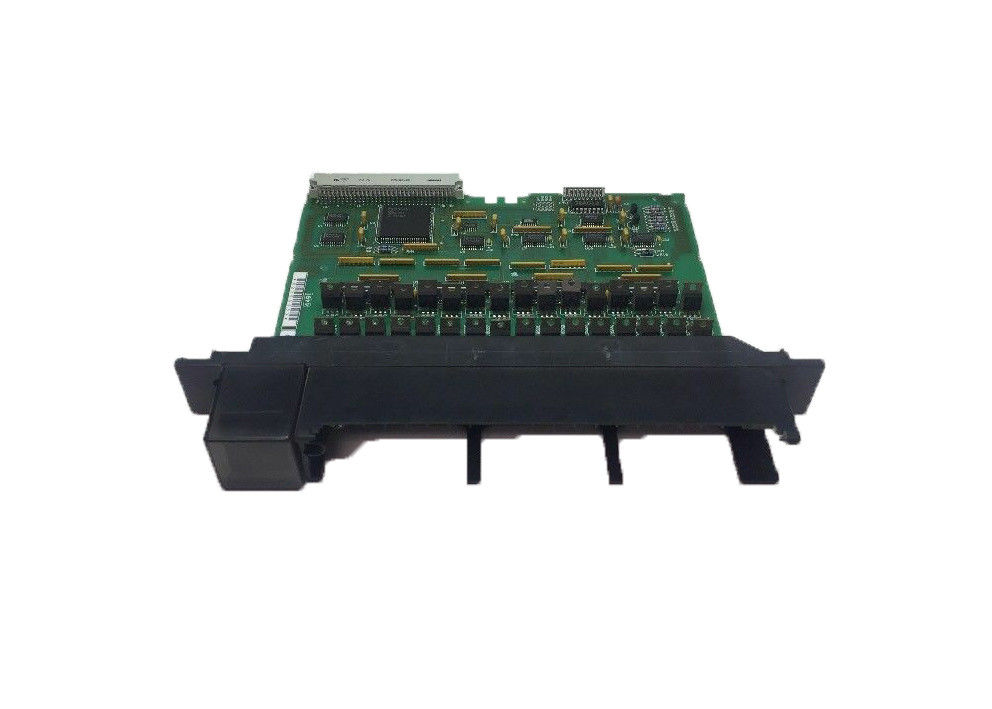

De IC697MDL753 is een 5/48 Volt DC, 0,5 Amp, Negatieve Logic, 32-punts Output module van de GE Fanuc 90-70 Series.De nominale spanning op deze module kan 5 volt DC of 10 tot 60 volt DC zijnHet zorgt voor een hoge inrush-stroom van 10 tot 60 volt, waardoor de uitgangen geschikt zijn voor een breed scala aan belastingen met dergelijke kenmerken.
De uitgangen zijn ideaal voor een breed spectrum van belastingen.Je kunt LED-indicatoren aan de bovenkant van elk logisch punt van de PLC module spot. Hun primaire functie is het weergeven van de ON-Off-status van elk logisch punt van de PLC.De module wordt geconfigureerd met behulp van Microsoft's MS-DOS of Windows NT & 95 besturingssystemen via het TCP/IP-protocolProgrammeringsapparaten kunnen compatibele pc's, PS/2, AT of IBM zijn.
Zoals eerder vermeld, is de PLC-uitgangsmodule IC697MDL753 compatibel met een breed scala aan belastingen, waaronder indicatoren, motorstarters, magnetronen en TTL-interfaces.Door de aanzienlijke totale warmteafvoer bij elke groep modulesDe maximale stroom is ingesteld op 4 ampère.Het vermogen van elk uitgangspunt om stroom te leveren hangt grotendeels af van de nominale stroom van het apparaat en de duur van de aansturing van het apparaatOmdat de Logic-uitgangsmodule geen vervangbare zekers heeft, is een 3⁄4 ampere 250-volt zekering extern aangesloten op elk uitgangspunt.
Er zijn bepaalde draadprocedures die bij de installatie van de modules moeten worden gevolgd.
De schroef die het terminalbord vasthoudt, kan worden geplaatst wanneer de scharnierdeur op de module wordt geopend.De schroef wordt dan gedraaid in tegen de wijzerwijze om de los te lossen afneembare terminal board. Het bord wordt vervolgens verwijderd door het te grijpen en naar buiten te swingen. Wees voorzichtig bij het verwijderen van het terminalbord. De scharnierdeur kan beschadigd raken als het wordt gebruikt om het terminalbord te verwijderen.Het bord kan draadingen van AWG#22 (0.36mm2) door AWG #14 (2.10mm2). Let op dat een maximale diameter van.135 inch niet mag worden overschreden bij gebruik van de AWG #14 (2.10mm2) draad.
Voor een goede verbinding kun je twee draden op elke terminal afsluiten als de draden van dezelfde grootte zijn.dan moeten de draadmarkers dienovereenkomstig worden geplaatstHet terminalbord is ontworpen om maximaal (40) AWG #14 (2,10 mm2) draden te accepteren.draadmarker moet worden geplaatst ten minste 8 inch (203 mm) van het eindpunt bij het gebruik van de AWG # 14 dradenNa voltooiing van de verbindingen voor alle modules in het rek moeten de draadbundels worden bevestigd.Bij grotere draadbundels worden extra kabelbindingen gebruikt. Elke module wordt geleverd met een deuretiket dat de bedradingsinformatie weergeeft. Na voltooiing van de veldbedrading moet het terminalbord stevig op het rek worden bevestigd.Voor een optimale ventilatie van de module, wordt een afstand van 6 inch boven en onder de rekgrill aanbevolen.
| Nominale spanning: | 5 volt gelijkstroom of 10 tot 60 volt gelijkstroom |
| Aantal uitgangen: | 32 Outputs (2 groepen van 16) |
| Uitgangsstroom: | 16 mA/punt @ 5 VDC, 0,5 Amps/punt, 4 Amps/groep @ 10 tot 60 VDC |
| Stroom vereist: | 0.25 ampère |
| Uitgangsspanningsbereik | 5 volt gelijkstroom of 10 tot 60 volt gelijkstroom |
| Gelijkstroom: | - Ja, dat klopt. |
|
Nominale spanning:
OutputsperModule: |
5 volt DC ("5%) 10 tot en met 60 volt gelijkstroom 32 (twee groepen van elk 16 uitgangen) |
| Isolatie: | 1500 volts - een of andere uitgang naar Achtervlak 500 volts tussen Invoer groepen |
|
UitgangsspanningBereik: Uitgangsstroom 5 volt gelijkstroom 10 tot en met 60 volt gelijkstroom |
met een vermogen van niet meer dan 50 W
Maximaal 16 mA per punt 0.5 Amperen maximaal per punt 4 Amperen maximaal per groep |
|
OutputKarakteristieken Inrush Current 10 tot 60 volt gelijkstroom: uitgangsspanning 5 volt DC: 10 naar 60 volts DC: Reactietijd-aan: Reactietijd-uitschakeling: Uitvoerlek: 5 volt DC: 10 tot 60 volt gelijkstroom: |
maximaal 5 ampères gedurende 20 ms |
| 0.5 voltmaximaal (16 mA) | |
| maximaal 1 volt (2 ohm) | |
| 1 ms typisch | |
| 1 ms typisch | |
| 250DeAmaximum | |
| 1mMaximaal | |
| Verplichte stroom van 5 V-bus: | .25 ampère |
| VME | Systeem ontworpen om de VME-norm C te ondersteunen.1 |
