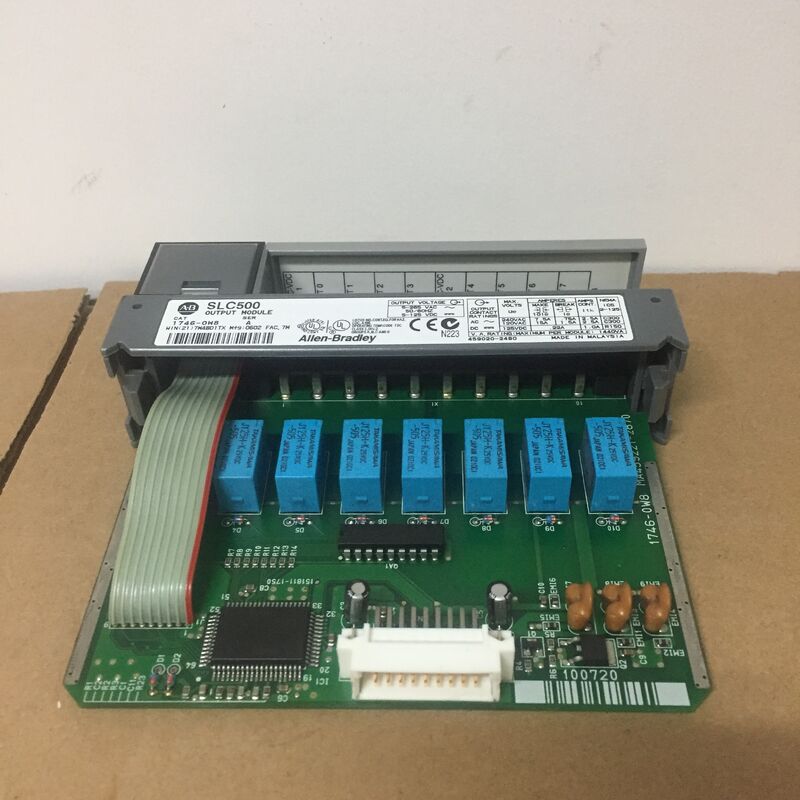

Allen-Bradley 1746-OW8 SLC 500 Digitale contact uitgangsmodule met acht uitgangen

Beschrijving

De Allen-Bradley 1746-OW8 is een SLC 500 Digitale Contact Uitgangsmodule. Deze Digitale Contact Uitgangsmodule heeft Acht (8) Normaal Open (N.O.) Relaiskanalen met een bedrijfsspanning van 5-265 Volt AC of 5-125 Volt DC. Het heeft Twee (2) uitgangsgroepen met Vier (4) kanalen per Common.

De Allen-Bradley 1746-OW8 SLC 500 Digitale Ingangsmodule wordt geleverd met Acht (8) uitgangen. Deze module heeft een spanningscategorie van AC/DC Relais. De bedrijfstemperatuur is -25-60 graden Celsius (-13-140 graden Fahrenheit) en de niet-bedrijfstemperatuur is -40-85 graden Celsius (-40-185 graden Fahrenheit) met een relatieve luchtvochtigheid van 5-95% zonder condensatie. De operationele trilling van deze module is 2g bij 10-500 Hz en de operationele schok van deze module is 30g. De Allen-Bradley 1746-OW8 heeft een maximale warmteafvoer van 3,7 Watt met 0,138 Watt per punt.

De Allen-Bradley 1746-OW8 Digitale Ingangsmodule heeft een bedrijfsspanningsbereik van 5-125V DC en 5-265V AC bij 47-63 Hz. De backplane stroom bij 5V DC van deze module is 85 mA. De backplane stroom bij 24V DC van deze module is 90 mA. De Allen-Bradley 1746-OW8 wordt geleverd als open-type apparatuur. De 1746-OW8 is bedoeld voor gebruik in industriële omgevingen. Deze module moet worden geïnstalleerd in een omgeving met een vervuilingsniveau niet hoger dan Vervuiling 2 (zoals gedefinieerd in de EN / IEC0664-1 publicatie) wanneer toegepast in een Zone 2 omgeving. De behuizing mag alleen toegankelijk zijn met behulp van een apparaat of gereedschap. Koppel de apparatuur niet los, tenzij de stroom is uitgeschakeld. Koppel de apparatuur niet los als de ruimte waarin deze zich bevindt gevaarlijk is. Indien dit wordt genegeerd, zal een gevaarlijke elektrische boog ontstaan. De Allen-Bradley 1746-OW8 is een Acht (8) kanaals relais uitgangsmodule gemaakt door Allen-Bradley die wordt gebruikt met het SLC 500 Programmable Logic Controller (PLC) platform. Het is specifiek compatibel met vaste of modulaire hardware voor gebruik met SLC 5/01, SLC 5/02, SLC 5/03, SLC 5/04 en SLC 5/05 controllers.

Gebruik deze module met bedrijfsspanningscategorieën van 5 -125 VDC en 5 - 265 VAC. Deze module is verdeeld in Twee (2) groepen met 4 vier (4) kanalen per groep om te werken met verschillende of dezelfde spanningen. Overspanningsbeveiligingsapparaten kunnen worden geïnstalleerd om de ontworpen levensduur van de module te maximaliseren.

Naast SLC-processors is deze module compatibel voor gebruik in remote I/O-topologie. Bij gebruik in een Remote I/O-chassis is slot 0 van het chassis gereserveerd voor een SLC 500 communicatieadapter. Andere slots zijn compatibel voor deze module.

Met het gebruik van de 1746-OW8 kan de behoefte aan tussenrelais worden geëlimineerd. Tussenrelais worden doorgaans gebruikt voor werking met verschillende spanningscategorieën. Aangezien deze module de genoemde functionaliteit al ondersteunt, is de behoefte aan een tussenkring geëlimineerd, wat paneelruimte bespaart en de kosteneffectiviteit verhoogt.

Deze module heeft een vergelijkbare signaalvertraging van 10,0 ms voor AAN- en UIT-overgangen bij maximale resistieve belasting. Deze module is gecertificeerd voor Class 1, Division 2 werking. De continue stroom per module is 16,0 Ampère AC met 8,0 A per groep. Het neemt één slot van het chassis in beslag, ongeacht de installatielocatie.
