Allen-Bradley 1794-OB16 Flex IO discrete uitgangsmodule Zestien 24VDC

Allen-Bradley 1794-OB16 Flex IO discrete uitgangsmodule Zestien 24VDC

Vervaardiging

Beschrijving

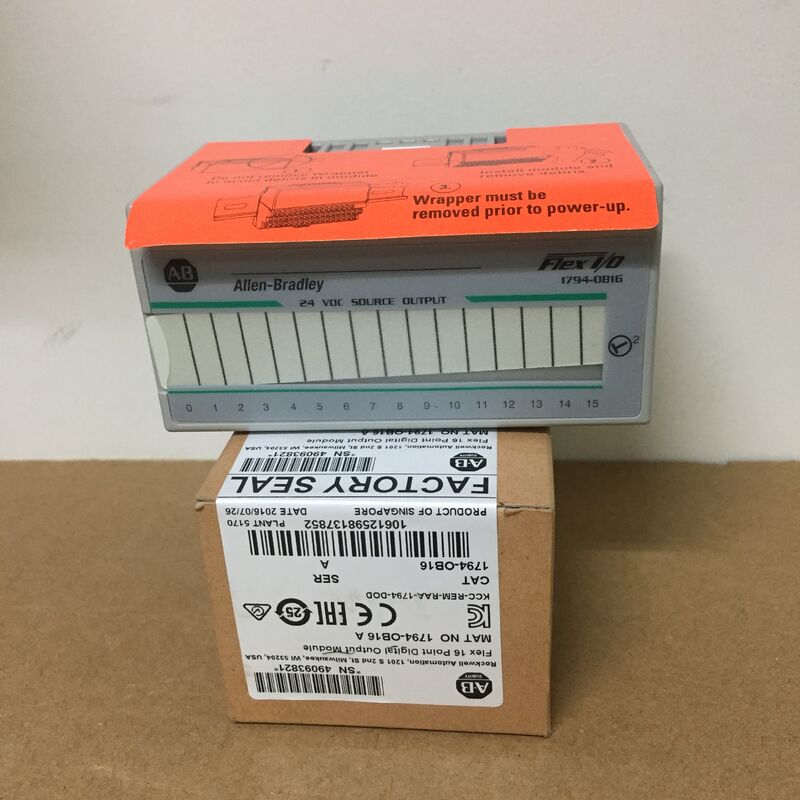

De Allen-Bradley 1794-OB16-module is een digitale DC-uitgangsmodule voor FLEX I/O. Het heeft 16 stroomuitgangen.en 24 volt gelijkstroom, respectievelijk de uitslagstroom van alle 16 uitgangen (elk met een nominale5 Amps) is 8 Amps terwijl de minimale standstroom 1 milliamp per kanaal is en de maximale standstroom 500 milliamp per kanaalDe maximale spanningsdaling is 0,5 volt DC. De overspanningsstroom is 2 ampère gedurende 50 milliseconden en kan elke 2 seconden worden herhaald. De maximale lekstroom buiten de staat is 0,5 milliampère.De isolatie spanning is 50 volt continuDe module is getest bij 850 volt DC gedurende 1 seconde tussen de gebruikers en het systeem.

De uitgangssignaalvertraging voor de 1794-OB16-module is 0,5 milliseconden voor aan-aan en 1 milliseconden voor aan-uit.3 watt maximale vermogensafvoer bij 31De thermische dissipatie van de 1794-OB16 module is 18,1 BTU per uur. De maximale off-state spanning is 31,2 Volt DC. De afmetingen van de module zijn 3,7 x 3,7 x 2,7 inch.Het ongeveer gewicht van de 1794-OB16 module is 78 gram.De module heeft 16 gele indicatoren voor de statusindicatie aan de veldzijde.De module heeft een open behuizing en voldoet aan de T3 IEC-temperatuurcode.De temperatuur varieert van -4 tot 131 graden Fahrenheit.

Deze module wordt geleverd met zestien (16) kanalen 24VDC Discrete-uitgangskanalen die de bekabeling van de bronbedrading ondersteunen.Het wordt gebruikt met een terminalbasis en ondersteunt een verscheidenheid aan terminalbasis zoals 1794-TB2De maximaal acht (8) instanties van 1794-OB16 kunnen worden geïnstalleerd in één enkel Flex I/O rack.De 1794-OB16 kan ook worden gebruikt als lokale I/O-adapter van de FlexLogix-controller of de FlexLogix Local IO-extender (1794-FLA)Deze module heeft een sleutelschakelaarpositie 2 en een open behuizing.

De 1794-OB16 levert een uitgangsspanningsbereik van 10 tot 31,2VDC met een nominale uitgangsspanning van 24VDC.Deze module wordt niet geleverd met interne fusie.Voor de installatie van externe fusie wordt aanbevolen de SAN-O MQ4-800 mA-sluiters te gebruiken.Deze module is voorzien van zestien (16) LED-indicatoren aan de zijkant van het veld.

De 1794-OB16 heeft een werktemperatuurbereik van 0 tot 55 °C (32 tot 131 °F) en een opslagtemperatuur van 55 °C (131 °F) met respectievelijk schok- en trillingswaarde van 30 g en 5 g @ 10 tot 500 Hz.Deze module draagt c-UL-us., CSA, CE, Ex, TÜV, KC, EAC en RCM certificeringen.
