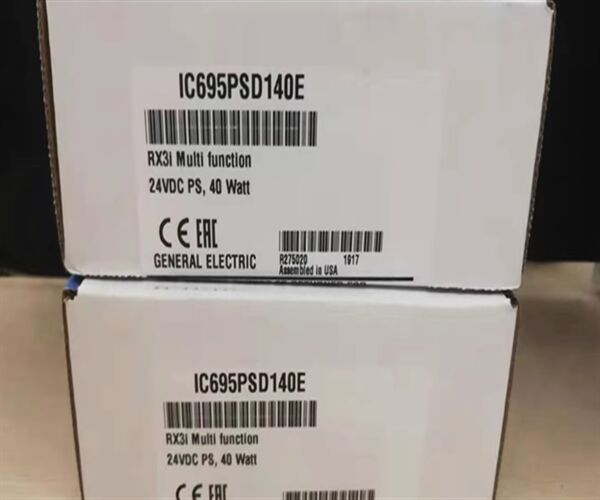

IC695PSD140 GE Fanuc Multifunctionele voedingsmodules
Beschrijving van IC695PSD140
De GE Fanuc Emerson IC695PSD140 is een hoog efficiënte voedingsbron die een vermogen van 40 Watt levert.De IC695PSD140 ondersteunt een invoerspanningsbereik van 18 tot 30 volt DC en levert drie (3) verschillende uitgangsspanningen met verschillende elektrische vermogens: 3,3 volt gelijkstroom met een vermogen van 30 watt, 5,1 volt gelijkstroom met een vermogen van 30 watt en 24 volt gelijkstroom met een vermogen van 10 watt.De IC695PSD140 is voorzien van een enkele zekeringsbescherming en heeft vier (4) LED-statusindicatoren en een aan/uit-uitgangsschakelaar aan de voorzijdeDeze voedingsbron ondersteunt een overstroom van 7 Ampere op de 5 Volt gelijkstroomuitgang en een overstroom van 10 Ampere op de 3,3 Volt gelijkstroomuitgang.en MOV kan individueel worden bedraad met 14 tot 22 AWG kabel.
De IC695PSD140 ondersteunt een maximaal invoervermogen van 60 Watt met gelijkstroominvoer en een binnenstroming van 4 Ampere binnen een korte tijd van 100 milliseconden.De IC695PSD140 levert een totaal elektrisch vermogen van 40 Watt en heeft een wachttijd van tien (10) milliseconden.De IC695PSD140 is voorzien van een deur die de gebruiker beschermt tegen ongevallen.De IC695PSD140 kan gemakkelijk alleen in een universele achterplaat RX3i worden geïnstalleerd als een enkele achterplaat voedingsbron of met maximaal drie (3) andere multifunctionele voedingsbronnenDeze voedingsbron weegt ongeveer 250 gram (0,55 pond) tijdens de verzending en werkt bij nul (0) tot 60 graden Celsius (32 tot 140 graden Fahrenheit) voor industriële toepassingen.
IC695PSD140 is een automatisering RX3i PacSystem vervaardigd door GE Fanuc.De kleur van de LED die het vermogen aangeeft kan amber of groen zijnDe amber indicator wordt ook gebruikt om overbelasting en over temperatuur fouten aan te geven.Alle LED-indicatoren worden gebruikt om de huidige status van de module weer te geven. 24 volt gelijkstroom, of gelijkstroom, is de nominale stroomspanning.40 (veertig) watt maximaal is het nominale uitgangsvermogen van deze module. Met behulp van alle drie de uitgangen kan de IC695PSD140 een maximaal nominale uitgangsvermogen van veertig (40) watt genereren.Deze module mag niet worden gebruikt met andere voedingsmodulesHet apparaat kan ook niet worden gebruikt in de verhoogde capaciteitsmodus of de redundante modus.
Zoals eerder vermeld, mag de IC695PSD140-voedingsmodule niet worden gebruikt met de IC695PSD040 of de IC695PSA040-voedingsmodule.Dit geldt met name voor de verhoogde capaciteitsmodus en de redundante modusAls de gebruikers deze eisen niet naleven, kunnen ze de module ernstig beschadigen.1 volt gelijkstroom is de uitgangsstroom voor deze module.
Technische specificatiesvan IC695PSD140
| Brandnaam |
GE Automation Fanuc / Emerson Automation |
| Reeks |
24 VDC, 40 Watt, multifunctionele voeding voor Rx3i PacSystem |
| Deelnummer |
IC695PSD140 |
| Type voedingsbron |
Gelijkstroomtoevoer |
| Vervoervermogen |
40 Watt |
| Nominale input |
24 VDC |
| Invoerspanningsbereik |
18 tot 30 VDC |
| Invoervermogen |
Maximaal 60 Watt bij volle belasting |
| Inrush-stroom |
4 ampère, maximaal 100 milliseconden |
| Productiecapaciteit |
+5,1 VDC, 30 watt / +3,3 VDC, 30 watt / 40 watt maximaal totaal van beide uitgangen. |
| Uitgangsspanning |
5.1 VDC: 5,0 VDC tot 5,2 VDC (nominale 5,1 VDC) / 3,3 VDC: 3,1 VDC tot 3,5 VDC (nominale 3,3 VDC) |
| Aantal PSD140-toevoeringen in Daisy-keten / Aantal PSD140-toevoeringen in universele achtergrond |
Tot 4 / Tot 4 |
| Stroom per terminal |
6 ampère |
| Overstroming |
5 VDC-uitgang: 7 A max / 3,3 VDC-uitgang: 10 A max |
| Uitgangsstroom |
5.1 VDC: 0 tot 6 ampère / 3.3 VDC: 0 tot 9 ampère |
| Isolatie (invoer naar achtergrond) |
Geen |
| Ripple (alle uitgangen) / Ruis (alle uitgangen) |
50 mV / 50 mV |
| Gewicht |
250 g (0,55 pond) |
