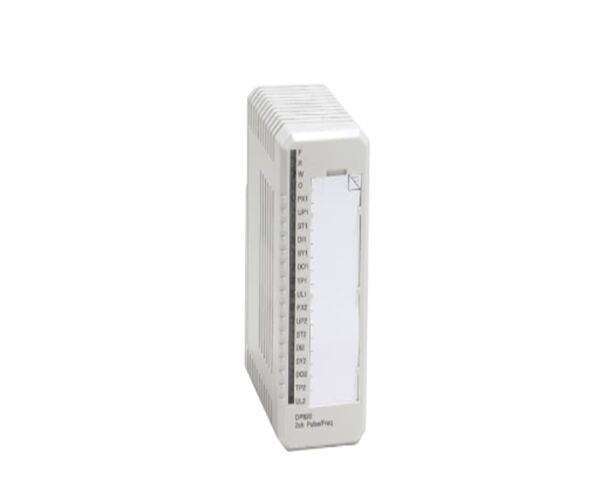

ABB DP820 Pulsmeter-gebalanceerde ingangen voor verbinding
DP820 is een tweekanaals pulsmessmodule voor inkrementele pulszenders tot 1,5 MHz. Elk kanaal bevat tellers en registers voor positie/lengte en snelheid/frequentie meting.Elk kanaal biedt drie uitgebalanceerde ingangen voor de aansluiting van een puls zender, één digitale ingang en één digitale uitgang. Pulszenders met RS422, +5 V, +12 V, +24 V en 13 mA interfaces kunnen worden aangesloten op DP820.
Gebruik DP820 met modulebeëindigingseenheden TU810V1, TU812V1, TU814V1, TU830V1, TU833.
| Artikelnummer |
3BSE013228R1 |
| Type |
Pulsmeter |
| Signalspecificatie |
24 V stroom (12 - 32 V stroom) |
| Aantal kanalen |
2 |
| HART |
- Nee, niet echt. |
| Staatsonderneming |
- Nee, niet echt. |
| Afschaffing |
- Nee, niet echt. |
| Hoge integriteit |
- Nee, niet echt. |
| Intrinsieke veiligheid |
- Nee, niet echt. |
| Mechanische werkzaamheden |
S800 |
| Inputimpedantie |
2.5 kΩ (DI-invoer) |
| Isolatie |
Individueel geïsoleerd, gemeenschappelijk van kanaal tot kanaal en van circuit tot circuit |
| Fout |
Maximale frequentiemetingsfout Relatieve fout Absolute fout (inclusief temperatuurdrift): [320/(MEASTIMEx in ms) ] ppm [(320/(MEASTIMEx in ms) +100] ppm |
| Stroombeperking |
Sensorvermogen kan worden beperkt door de MTU |
| Maximale lengte van de veldkabel |
200 meter (218 meter) |
| Nominale isolatiespanning |
50 V |
| Dielectrische testspanning |
500 V.c. |
| Energieverlies |
2.5 W |
| Stroomverbruik +5 V Modulebus |
120 mA |
| Stroomverbruik +24 V Modulebus |
0 |
| Stroomverbruik + 24 V extern |
0 |
Kenmerken en voordelen
- Twee kanalen
- Interface voor signaalniveaus van RS422, 5 V, 12 V, 24 V en 13 mA
- Gelijktijdige pulsmethode en frequentiemeting
- Impulsen tellen (lengte/positie) door accumulatie in een tweerichtings 29-bits teller
- Frequentie (snelheids) meting 0,25 Hz - 1,5 MHz
