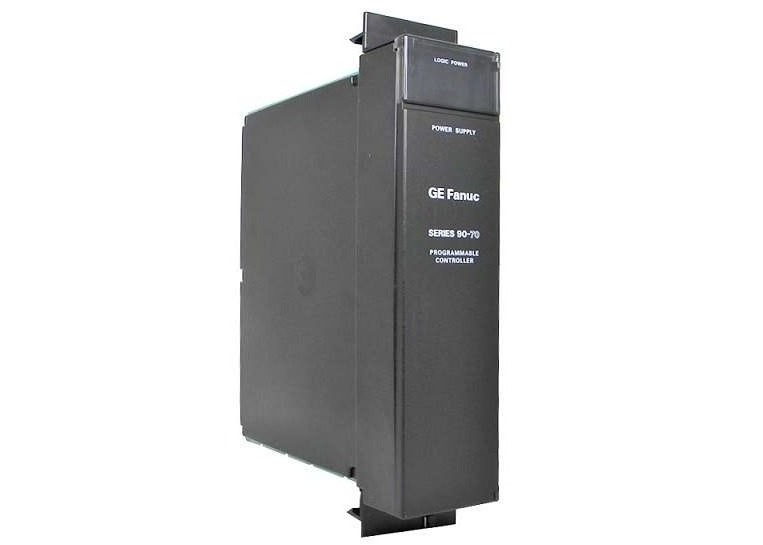

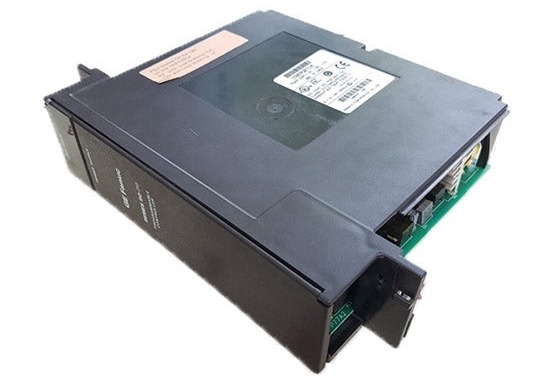

GE Fanuc IC697PWR710 Voedingsmodule 125 VDC Redundante Communicatie

GE Fanuc IC697PWR710 Power Supply Module 125 VDC Redundante communicatie

Meer informatie:

De IC697PWR710 is een speciale voedingsmodule voor programmeerbare logische controllers (PLC's), speciaal ontworpen om te worden gemonteerd op een serie 90-70 basisplaat.De belangrijkste functie is het leveren van essentiële achtergrond kracht, die alle andere op dezelfde basisplaat geïnstalleerde modules voedt.

Deze module ondersteunt zowel externe wisselstroom- als gelijkstroomtoevoer: het werkt met 90 ‰ 264 VAC (bij een frequentie van 47 ‰ 63 Hz) of 100 ‰ 150 VDC.met een typische piekhalfcyclusinbrengstst van 3 ampère en een vermogen van meer dan 0.95Aan de uitgangszijde biedt het een maximaal vermogen van 56 Watt, een nominale uitgangsspanning van 5,1 VDC en een uitgangsspanningsbereik van 4,90 5,25 VDC.

Beschermings- en prestatiefuncties
De IC697PWR710 bevat ingebouwde mechanismen voor overspannings- en overstromingsbescherming.voor overstromingsbescherming, een integrale elektronische limiet beperkt de stroom tot een typische 12 ampère.

Bijkomende prestatie-attributen zijn onder meer een doorlooptijd van 21 ms, wat betekent dat het 21 milliseconden het vermogen behoudt nadat de wisselstroom-invoer is verloren gegaan, en voldoet aan de VME-standaard C.1. Om de geluidsbeveiliging van het systeem te verbeteren, is de module uitgerust met een speciale grondterminal.Deze module grondterminal (GND) moet worden verbonden met de GND-terminal van het rackAlle verbindingen moeten worden gespannen tot een koppel van 12 in-lb (1,3 N-m) en alleen koperen geleiders moeten worden gebruikt die gemeten zijn voor 75°C.

Ontwerp en installatie
De IC697PWR710, vervaardigd door GE Fanuc, is een belangrijk onderdeel van het PLC-platform van de serie 90-70, met een nominale invoerbereik van 120-240 VAC of 125 VDC.Het bevat actief vermogen correctie circuits, die de vermogensfactor stabiliseren en de noodzaak van overgrote schakelaars of bedrading elimineren, waardoor de installatie- en onderhoudskosten worden verlaagd.

Een kritieke ontwerpfocus is de veiligheidsbescherming van de zekering: als een overspanningsvoorwaarde een interne fout veroorzaakt, wordt de module ontworpen om te voorkomen dat de voedingszekering wordt geopend.De 12-Ampere elektronische overstroomlimiet werkt door de uitgangsspanning te verlagen wanneer de stroom de maximale nominaleDit zorgt ervoor dat de module veilig blijft totdat de hoge belasting is verminderd of verwijderd, waardoor een uitval van de zekering wordt voorkomen.

De IC697PWR710 biedt ook bescherming tegen twee racks: hij kan twee racks aansturen, waarbij de tweede rack slechts 5 VDC vereist, en de totale stroomvraag van beide racks blijft binnen de capaciteit van de module.Als plug-in module, moet het worden geïnstalleerd in de linkerste slot van een standaard IC697-rack of een VME-integratorrack.De toegang tot de voedingsbron wordt vereenvoudigd door een deur die gemakkelijk geopend kan worden door de linkerhoek stevig vast te houden.

Voorwaarden van GE IC697PWR710
1We verzenden wereldwijd en accepteren T/T en Paypal.
2Alle items zijn onderhevig aan beschikbaarheid en slagen onze QA testen en inspectie.
3- Tijd om te draaien:
Standaard orderverwerking duurt 1-2 werkdagen plus gekozen verzendmethode.
Er is een extra vergoeding beschikbaar voor spoed- en buitenwerktijden.

Vragen en vragenGEIC697PWR710
