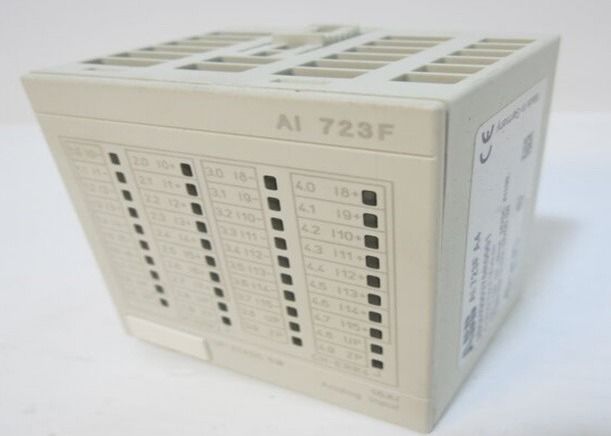

AI723F ABB Digitale analoge invoermodule 3BDH000376R0001 A 16 kanaal

I. Algemene Informatie

• Product ID: 3BDH000376R0001
• ABB Typeaanduiding: AI 723F Rev. A
• Productcategorie: I-O_Module
• Catalogusoverzicht: De AI 723F is een zeer veelzijdige analoge ingangsmodule ontworpen voor industriële automatiseringssystemen, met configureerbare kanalen ter ondersteuning van meerdere meettypen en naadloze integratie met verschillende besturingsarchitecturen.

II. Kernfunctionaliteit & Configuratie

De kern van de AI 723F-module wordt gevormd door de 16 ingangskanalen, die zijn verdeeld in twee afzonderlijke groepen. Een belangrijk voordeel van deze module is dat elk kanaal individueel kan worden geconfigureerd om te voldoen aan specifieke toepassingsvereisten, waardoor de noodzaak voor extra gespecialiseerde modules wordt geëlimineerd en de systeemflexibiliteit wordt verbeterd.

De module ondersteunt een breed scala aan meet- en ingangstypen, waaronder:

• Spanningsmeting: 0…10 V DC of -10…+10 V DC
• Stroommeting: 0…20 mA of 4…20 mA
• Temperatuurmeting: Compatibel met platina (Pt100, Pt1000) en nikkel (Ni1000) weerstandsthermometers, ondersteunt zowel 2-draads als 3-draads configuraties
• Digitale ingangsfunctionaliteit: Configureerbaar als digitale ingangen indien nodig

Op het gebied van elektrische isolatie zijn de ingangscircuits van de module elektrisch geïsoleerd van de rest van de elektronische componenten van de module, waardoor bescherming tegen interferentie wordt gewaarborgd. Opgemerkt moet worden dat er geen potentiaalisolatie is tussen individuele kanalen binnen de module.

III. Compatibiliteit & Toepassingsgebied

De AI 723F is ontworpen voor flexibele inzet in verschillende industriële besturingsopstellingen, met compatibiliteit, waaronder:

• PROFIBUS remote I/O-systemen (functionerend als een PROFIBUS Slave)
• Directe I/O-integratie met ABB AC 700F en AC 900F controllers
• Vereist koppeling met TU 715 F of TU 716F terminal units voor optimale werking

Het multifunctionele ontwerp maakt het geschikt voor diverse industriële scenario's waar nauwkeurige meting en verzameling van analoge signalen (spanning, stroom, temperatuur) cruciaal zijn voor procesbesturing en -bewaking.

IV. Technische & Fysieke Specificaties

4.1 Elektrische Prestaties

• Kanaaltype: Analoge Ingang (AI)
• Totaal aantal ingangskanalen: 16
• Resolutie: 12 Bit + teken
• Ondersteunde ingangssignalen: ±10 V, 0/4–20 mA, 24 VDC, Pt100, Pt1000, Ni1000

4.2 Fysieke Afmetingen & Gewicht

• Nettodiepte/lengte: 54 mm
• Nettohoogte: 76 mm
• Nettobreedte: 67,5 mm
• Nettogewicht: 0,15 kg

4.3 Bestel- & Douane-informatie

• HS-code: 853890 (Onderdelen voor elektrische machines en apparatuur; onderdelen voor apparaten van de rubrieken 8535, 8536 of 8537;
• Douanetariefnummer: 85389099

V. Milieuconformiteit

• RoHS-conformiteit: Voldoet aan EU-richtlijn 2011/65/EU en de wijziging 2015/863 (gedateerd 22 juli 2019)
• WEEE-categorie: Categorie 5 – Kleine apparatuur (geen externe afmeting groter dan 50 cm)
