AB SLC 500 Model 1746 Ingangsmodule Gelijkstroomingangen voor algemeen gebruik

AB SLC 500 Model 1746 invoermoduleDC-ingangen voor algemeen gebruik

De AB SLC 500 Model 1746 Input Module ontvangt digitaal geconverteerde analoge gegevens en slaat deze op in de beeldtabel voor ophalen door alle vaste en modulaire SLC 500-processors.De module ondersteunt verbindingen van elke combinatie van maximaal acht analoge spannings- of stroomsensoren.
SLC 500 programmeerbare controllers bieden uitstekende waarde met uitgebreide mogelijkheden om een ​​breed scala aan toepassingen aan te pakken, waaronder materiaalbehandeling, HVAC-besturing, snelle assemblagewerkzaamheden, kleine procesbesturing, eenvoudige motion control en SCADA.

Technische specificaties
Bedrijfsspanning: 85...132V AC
Signaalvertraging, Max.: aan = 35 ms, uit = 45 ms
Off-State Stroom, Max: 2 mA
Aantal ingangen: 16
Backplane huidige belasting @ 5V: 85 mA
Toepassingen: 120V AC-ingangen voor algemeen gebruik

Technische specificaties voor 1746-IV16

Ongeveer 1746-IV16

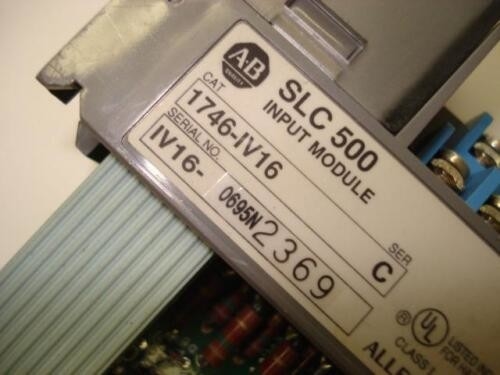

De AB 1746-IV16 is een SLC 500 discrete ingangsmodule.Deze module beschikt over zestien (16) sourcing-ingangskanalen, die ideaal worden gebruikt voor het koppelen van elektrische signaleringsapparaten zoals schakelaars, hulpcontacten, sensoren en andere apparaten die binaire of AAN/UIT-signaalstatussen bieden.

De 1746-IV16 ondersteunt configuratie van bronbedrading.Gewoonlijk dragen invoerapparaten de signaalspanning en sturen deze spanning naar de invoermodule via de configuratie van de sink-bedrading.In sommige scenario's hebben sommige elektrische signaalgevers geen ingangssignaalspanning.Dit is wanneer de 1746-IV16 kan worden gebruikt, waarbij de module zelf de signaalspanning levert aan de lus en vervolgens deze ingangskanalen van de module retourneert wanneer de signaalstatus van het apparaat verandert.

Elk kanaal van de 1746-IV16 is ontworpen om te worden gebruikt bij een nominale spanning van 24 VDC, maar accepteert een spanningsbereik van 10-30 VDC.Bovendien vereist elk een nominale ingangsstroom van 8 mA bij 24 VDC.De maximale ingangsspanning in de aan-stand is 5,0 VDC en de maximale ingangsstroom in de uit-stand is 1 mA.Elk kanaal vertoont een maximale signaalvertragingstijd van 8 ms voor zowel AAN naar UIT als UIT naar AAN overgangen.

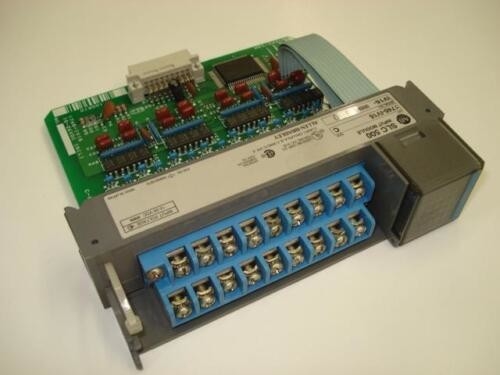

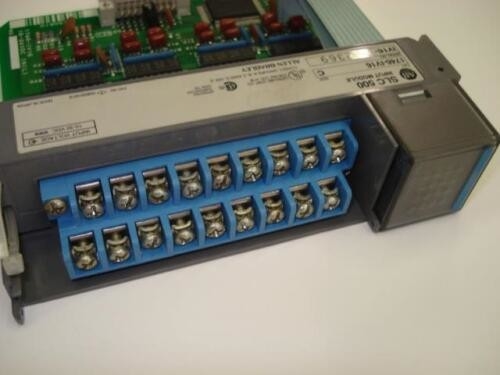

De 1746-IV16 is een module met een enkele sleuf die rechtstreeks in een beschikbare sleuf van het 1746-chassis kan worden geïnstalleerd.Het kan worden gebruikt als een lokale I/O-module of als een externe I/O-module.Het wordt geleverd met 16 LED-statusindicatoren, elk toegewezen om de status van de ingangskanalen te bewaken.Het is ook voorgeïnstalleerd met een verwijderbaar klemmenblok dat modulaire bedrading en vereenvoudigde modulevervanging mogelijk maakt in het geval van een modulestoring.

De 1746-IV16 heeft een maximale off-state stroom en spanning van 1 mA en 5 Volt DC.Het heeft een nominale ingangsstroom van 8 mA bij 24 Volt DC en een maximaal vermogensverlies van 3,6 Watt.Het vindt toepassingen in DC-ingangen voor algemeen gebruik in een SLC 500-systeem.De 1746-IV16-module is verantwoordelijk voor het ontvangen en opslaan van digitaal geconverteerde analoge gegevens in de gegevensbeeldtabel om te worden opgehaald door alle modulaire en vaste SLC 500-processors.Het ondersteunt verbindingen van maximaal 8 sensoren of actuatoren voor verschillende toepassingen.De 1746-IV16-module wordt geleverd met verwijderbare klemmenblokken, waardoor het niet nodig is om draden los te koppelen en het vervangen van de module eenvoudig wordt.Het bevat ook filtercircuits en optische koppeling voor onderdrukking van signaalruis.De ingangswaarden van de 1746-IV16-module zijn eenvoudig toegankelijk voor SLC 500-processors die Ladder Logic-programmering gebruiken.Problemen oplossen wordt gemakkelijker met LED-indicatoren die de ingangsstatuswaarden weergeven.Het SLC 500-systeem maakt gebruik van een op delen gebaseerd hardwareplatform dat verschillende combinaties van digitale en analoge I/O omvat, waardoor kosten en ruimte worden bespaard.De 1746-IV16 is bedoeld voor gebruik in een omgeving met een temperatuurbereik van 0 tot 60 graden Celsius (32 tot 140 graden Fahrenheit) en een niet-condenserend relatieve luchtvochtigheid van 5 tot 95%.
