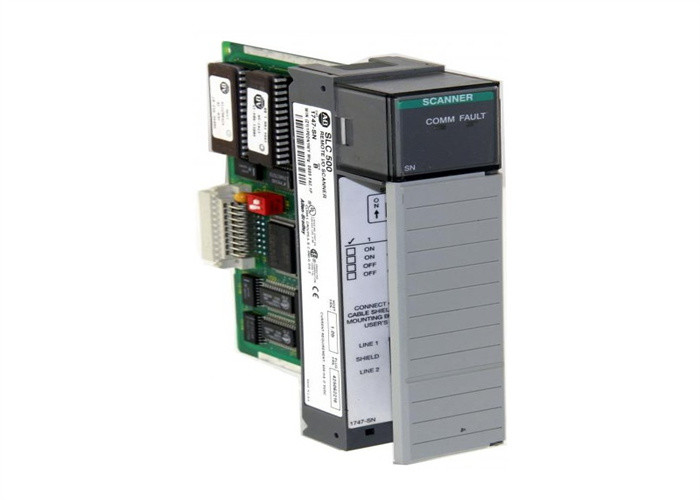

AB 1747-SN Remote I/O Scanner Module Scanning Digital RIO Nieuw

De 1747-SN is een Allen-Bradley-communicatiemodule die is ontworpen om Remote I/O (RIO) -communicatie tussen apparaten die het RIO-protocol ondersteunen mogelijk te maken.Hieronder vallen PanelView grafische operator terminals, berichtdisplays, SLC500-controllers, andere programmeerbare logische controllers (PLC's) en apparaten van derden, zoals gateways en protocolconverters.het communiceert met compatibele RIO-adaptermodules om updates van de I/O-status op te vragen, berichten en diagnoses over het RIO-netwerk.

De 1747-SN is uitgerust met één RIO-communicatiepoort, met een 3-pin-terminal die een specifieke communicatiekabel vereist (bijv. Belden 9463).de maximale fysieke draadlengte die wordt ondersteund is 3050 meter (1050 voet)Deze scanner module ondersteunt gegevensoverdracht op 57,6 Kbaud over een kabellengte van 3048 meter en op 230.4 Kbaud op 762 meterDe apparaten zijn verbonden in een topologie van een daisy-chain, waarbij beide uiteinden worden afgesloten met behulp van een 82-ohm weerstand.

De 1747-SN vergemakkelijkt het downloaden, uploaden en inbedrijven van de SLC500-controller, evenals de gegevensoverdracht naar aangesloten grafische terminals in het netwerk.Het ondersteunt ook remote I/O passthrough.

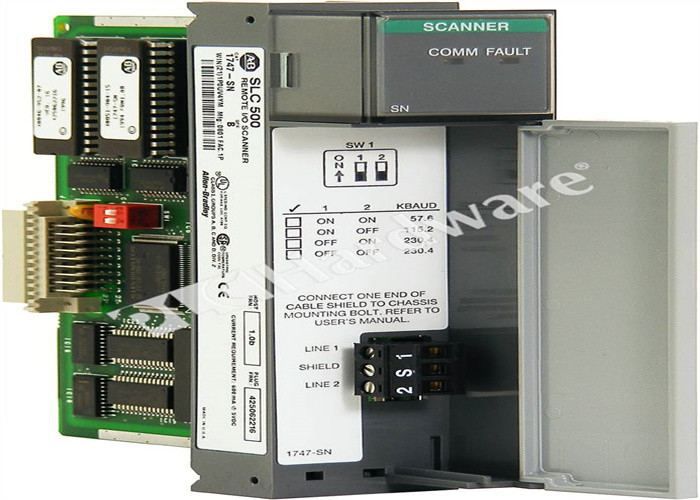

Gebruikmakend van de uitgebreide capaciteit van de knoop, zendt de 1747-SN informatie over het communicatiekanaal op 57,6 Kbaud over 3048 meter (10.000 voet) en op 230.4 Kbaud met een breedte van maximaal 762 meter (2Met de niet-uitgebreide capaciteit van het knooppunt, zendt het met dezelfde baud-snelheden (57,6 Kbaud en 230,0 Kbaud).4 Kbaud) over dezelfde kabelafstanden (3048 meter en 762 meter)Het biedt vier selecteerbare baud-snelheden, die worden geconfigureerd met behulp van twee DIP-switches (Switch 1 en Switch 2).

De 1747-SN werkt binnen een temperatuurbereik van 0 tot 60 graden Celsius, bij 5 tot 95% luchtvochtigheid (niet-condensatie).
