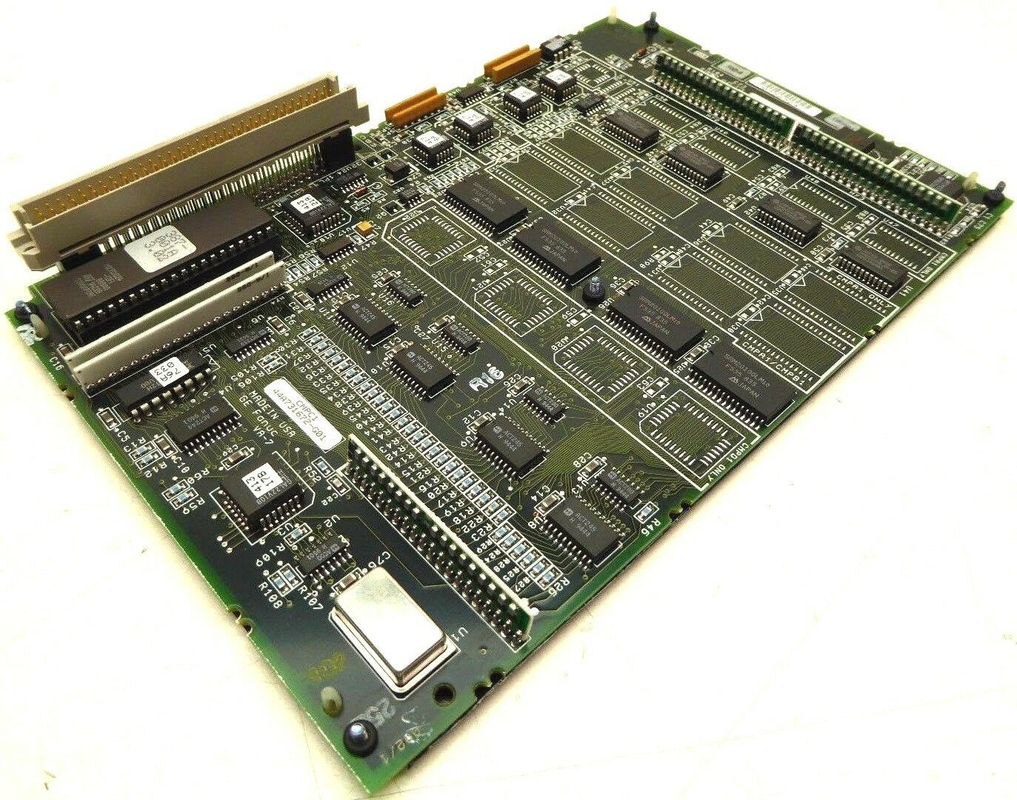

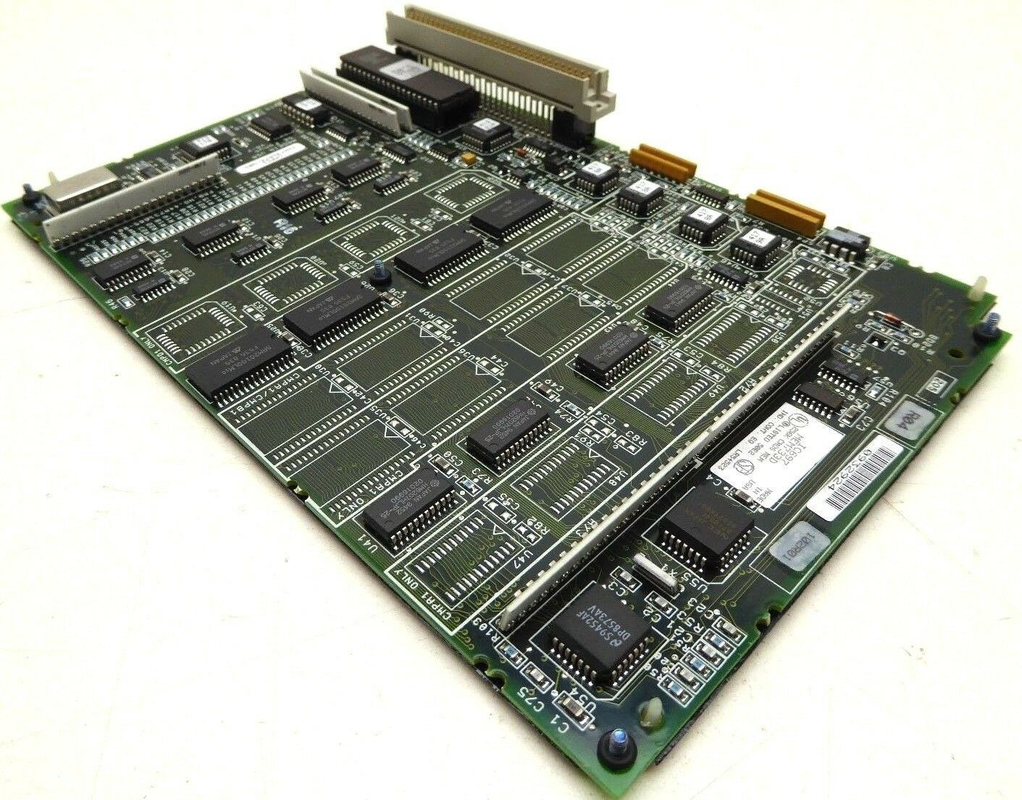

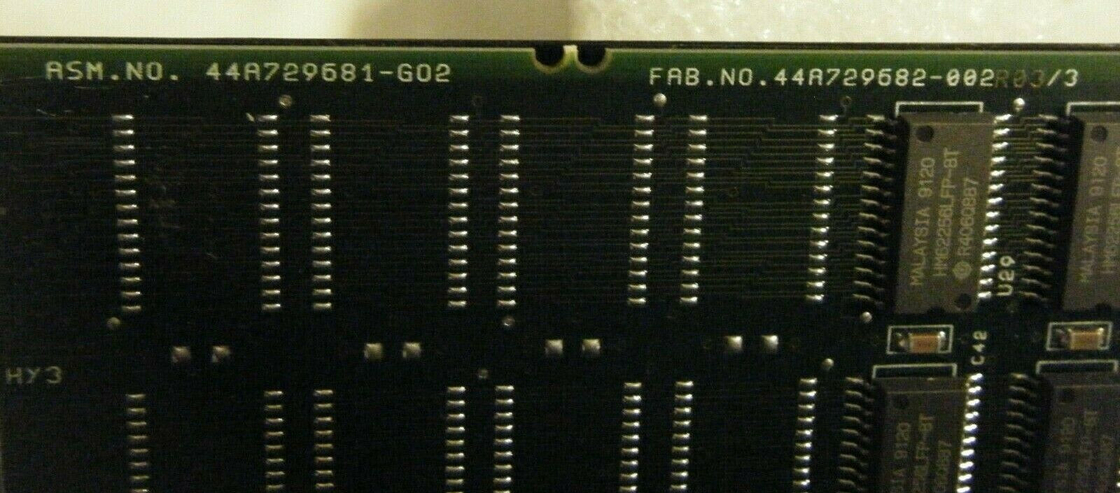

IC697MEM735 GE Geheugenuitbreiding Serie 90-70 Beschikbaar in 128 256 Kbytes

IC697MEM735 GE Memory Expander Series 90-70 Verkrijgbaar in 128 256 Kbyte

IC697MEM735Snelle details:

IC697MEM735

• Geheugenvergroter
• Serie 90-70
• AVAILABLE in 128/256 KBYTES
• W/256 KBYTES NIET-VOLATILE FLASH geheugen
•

IC697MEM735Functionele beschrijving
De IC697MEM735 is een schaalbare CPU-module ontwikkeld door GE Fanuc.met een gewicht van niet meer dan 10 kgHet is verkrijgbaar in configuraties van 128 KB, 256 KB (waaronder een extra 256 KB niet-vluchtig flashgeheugen) en 512 KB.Het maakt het een nuttig hulpmiddel voor toepassingen die een uitgebreide geheugen uitbreiding vereisenHet is geïnstalleerd direct op de CPU-module als een dochterkaart, het gebruikt een speciale geheugen uitbreidingsslot.geïntegreerd ontwerp vereenvoudigt de installatie en voorkomt het nemen van extra rekruimtes.

IC697MEM735Productkenmerken
Critische geheugenvoorziening: aangezien veel GE Fanuc Series 90-70 CPU's geen intern RAM hebben, dient deze module als een belangrijk onderdeel,het primaire werkgeheugen dat nodig is voor logische uitvoering en gegevensopslag.
Battery-Backed RAM: Wanneer de stroom is verloren, is de module afhankelijk van de ingebouwde batterij van de CPU om vluchtige geheugeninhoud (SRAM) te behouden.Dit stelt de controller in staat om terug te keren naar de normale werking zonder verlies van gegevens zodra de stroom is hersteld.
Flash geheugen capaciteit: De 256 KB versie bevat niet-vluchtig flash geheugen, waardoor gebruikers kritische gegevens kunnen opslaan die zowel stroomonderbrekingen als batterijfalen moeten overleven.Flash geheugen is geschikt voor het bewaren van configuratie bestanden, setpoints, en foutgeschiedenis.
Foutdetectie en integriteitscontroles: De CPU controleert voortdurend de geheugengezondheid door middel van checksumvalidatie en pariteitsfoutdetectie in de SRAM.Deze functies helpen bij het voorkomen van onopgemerkte corruptie van gegevens en zorgen voor consistente systeemprestaties.

IC697MEM735Machtoverwegingen
Een goed energiebeheer tijdens de installatie is van vitaal belang voor de veiligheid van de apparatuur en de integriteit van de gegevens:

Veiligheidsmaatregelen vóór de installatie:
Voordat de module wordt geïnstalleerd, moet u de stroom van het rack uitschakelen om kortsluitingen of elektrische schade te voorkomen.
Plaats de connectoren tussen de CPU en de geheugemodule precies in lijn.
Gebruik de meegeleverde schroeven en standoffs om de module veilig te bevestigen, zodat zowel de mechanische als de elektrische stabiliteit wordt gewaarborgd.

Na de installatie:
Na het stevig monteren van de CPU en de geheugemodule in het rack, wordt de stroom aan het systeem hersteld.
Het geheugen kan vervolgens worden schoongemaakt of geïnitieerd met behulp van GE Fanuc's programmeringssoftware, die compatibel is met zowel Windows- als MS-DOS-omgevingen.
Duidelijke instructies en commando's in de software garanderen een veilige configuratie en geheugenverificatie.

IC697MEM735Batterij en geheugenopslag
Batterijtype: Het systeem maakt gebruik van de ACC701 lithiumbatterie, die niet alleen het geheugen bewaart, maar ook de realtime klok/kalender van de CPU aanstuurt.
Richtlijnen voor het vervangen van de batterij: om gegevensverlies te voorkomen, installeert u altijd de nieuwe batterij voordat u de oude verwijdert.het behoud van zowel geheugen-inhoud als tijdbewakingsfunctiesRoutinematige batterijinspecties en preventieve vervangingsschema's worden aanbevolen, met name in kritieke toepassingen zoals elektriciteitsopwekking, chemische verwerking of transportcontrole.

IC697MEM735Installatie-instructies
Voorbereidingsstappen: Zorg ervoor dat de stroom van het rack is uitgeschakeld voordat de installatie wordt gestart.
Alignerende componenten: Lijn de connectoren op de geheugenkaart met die op de CPU.Plaats de captive schroeven op het geheugen bord uitbreiding te matchen met de vooraf geïnstalleerde standoffs op de CPU.
Monteren van het geheugenbord: druk het geheugenbord voorzichtig op de CPU-connector en zorg ervoor dat de schroeven op hun respectieve stand-outs blijven.
Versterk de schroeven: Gebruik een # 1 Phillips schroevendraaier om elke schroef van de uitbreidingsgeheugenkaart stevig in de standoffs te vergroten.
Installeer de CPU-module: met de rackpower nog steeds uitgeschakeld, plaatst u de CPU-module in de aangewezen ruimte in de rack.
Als de installatie is voltooid, zet u de power rack aan.gebruik compatibele programmeersoftware (zoals MS-DOS of Windows) en volg de gedetailleerde instructies in de gebruikershandleiding voor programmeersoftware.
