IC693CPU331 ENIGE VAN HET DE GEBRUIKERSprogramma VAN DE GROEFcpu MODULE 16KBYTE HET GEHEUGENsnelheid 10MH

Beschrijving van IC693CPU331 SINGLE SLOT CPU MODULE16KBYTE GEBRUIKER PROGRAMMERECHTSPEED 10MH

Snelle details:

• IC693CPU331
• GEBRUIKT VAN HET MAKER
• SINGLE SLOT CPU MODULE
• 16KBYTE GEBRUIKER PROGRAMMERECHT
• SPEED 10MH

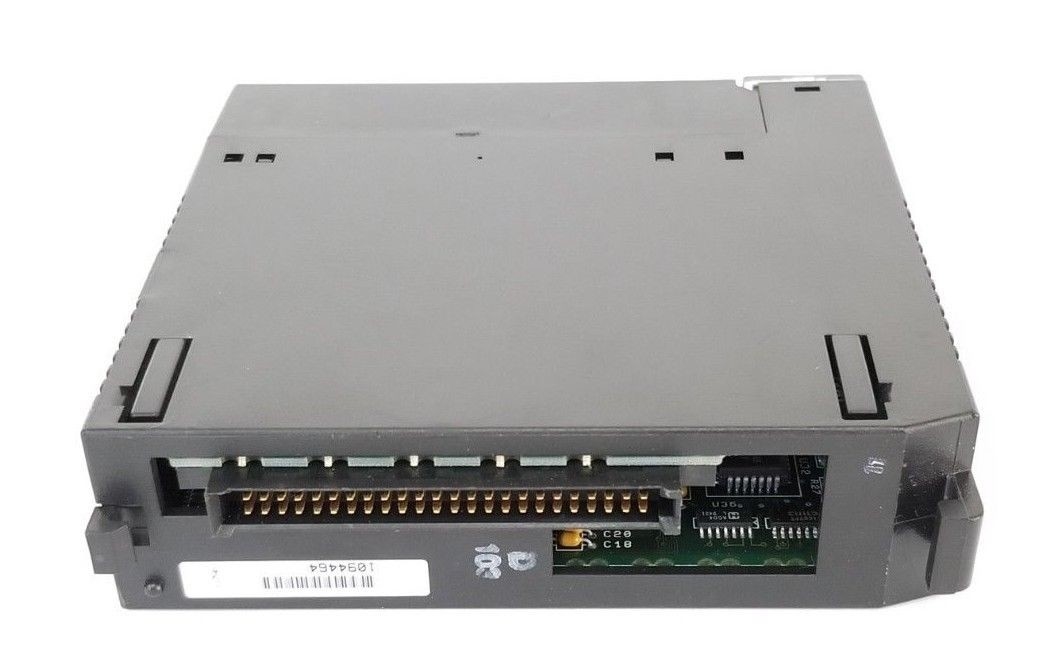

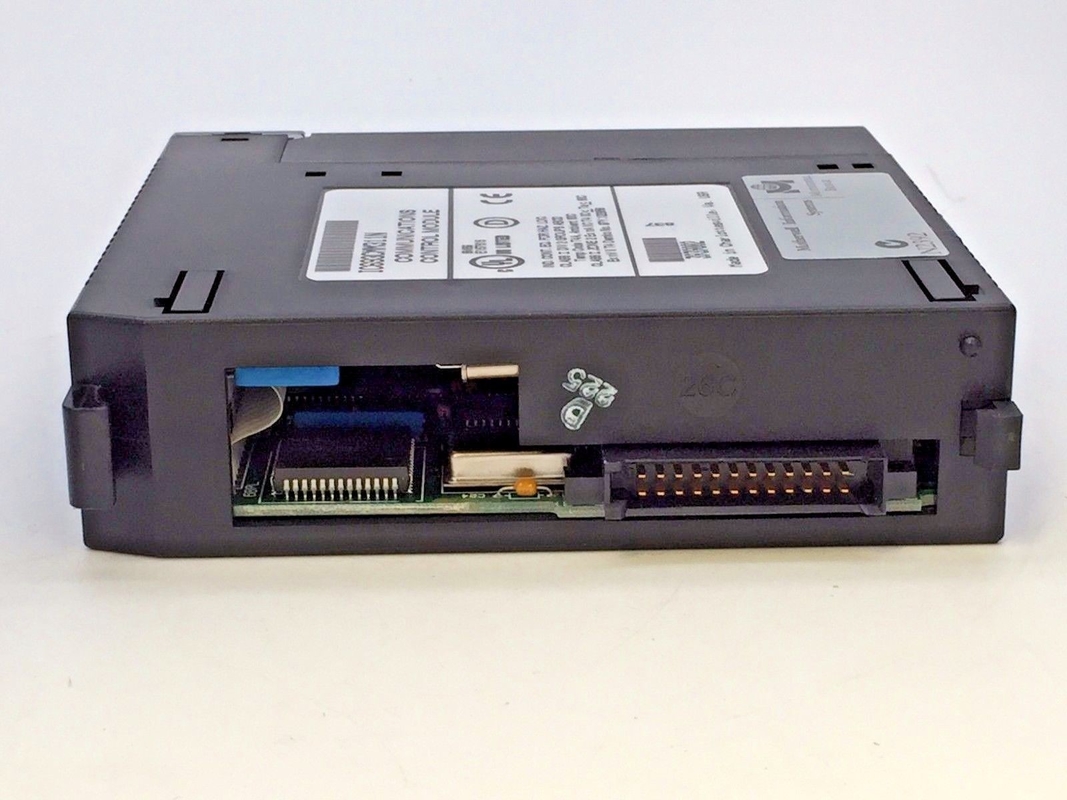

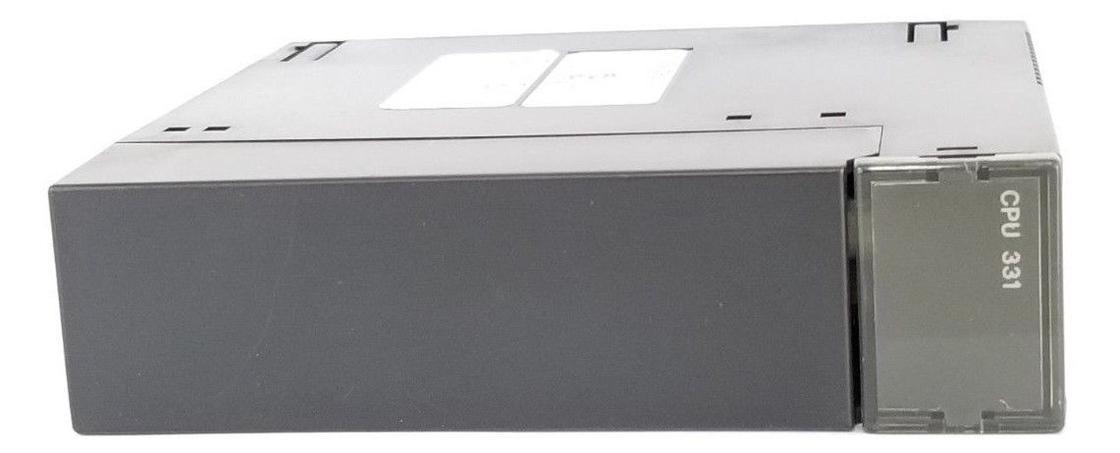

Over IC693CPU331

De IC693CPU331 is een modulaire CPU die deel uitmaakt van de serie 90-30 PLC van GE Fanuc Automation.Het is ook in staat om 1K van Boolean logica te scannen in 0.4 milliseconden.

Deze CPU heeft 16Kbyte gebruikersgeheugen dat is ingedeeld om 512 discrete input bits; 512 discrete output bits; 128 woorden van analoge input en 64 woorden van analoge outputs.Deze CPU heeft interne geheugenstructuren die bestaan uit 1280 bits Discrete Global Memory; 1024 bits van interne spoelen; 256 bits van tijdelijke spoelen; 128 bits van systeemstatusverwijzingen; 2048 woorden van registergeheugen en 16 woorden van systeemregisters.Er zijn 680 eenheden Timers / Counters beschikbaar voor de CPU en ondersteunt Shift register instructies.

In vergelijking met ingebedde CPU's ondersteunt de IC693CPU331 modulaire CPU de Override-functie en wordt geleverd met een met batterijen ondersteunde klok.Het standaardgeheugentype dat beschikbaar is voor deze CPU is een Random Access Memory (RAM) type en kan ook worden geïnstalleerd met optionele EPROM of EEPROM.

De IC693CPU331 kan worden geïnstalleerd in elke CPU basisplaat, of het nu een 5-slot of 10-slot basisplaat is.Deze module haalt van het achtervlak een stroom van 350 mA @ 5VDC busspanningAangezien deze modulaire CPU een grotere hoeveelheid I/O ondersteunt, ondersteunt het I/O-uitbreiding met het gebruik van maximaal vier (4) uitbreidingsbasisplaten van Remote I/O-basisplaten.

De GE Fanuc IC693CPU331 module is een 10 megahertz CPU module voor de GE Series 90-30 PLC systemen.De werktemperatuur van de module is 32 tot 140 graden Celsius.De IC693CPU331-module bezet een enkele slot in een 5-slot basisplaat en het trekt 350 milliampere stroom van het achtervlak bij 5 volt DC-invoerspanning.4 milliseconden per 1K Boolean logicaEr zijn 16 woorden toegewezen aan systeemregisters die alleen voor het bekijken van de referentietabel bestemd zijn en niet in het logisch programma van de gebruiker kunnen worden verwezen.Het totale aantal door de IC693CPU331-module ondersteunde timers en tellers bedraagt 680Het type geheugen dat op de module voor gegevensopslag wordt aangeboden, is RAM en optioneel EPROM of EEPROM.

Het maximale gebruikersprogrammageheugen is 16 kilobyte. Het aantal discrete inputpunten is 512. Het aantal discrete outputpunten is 512. Het discrete globale geheugen is 1280 bits.Het geheugen dat is toegewezen aan analoge ingangen en analoge uitgangen is 128 woorden en 64 woordenEen ingebouwde seriële poort is beschikbaar op de IC693CPU331-module en deze poort is toegankelijk via de PLC-aansluiting van de voedingsbron.De protocollen die worden ondersteund door de seriële poort omvatten de SNP-slave en de SNPX-slave-protocollen. Een aparte CMM-module is vereist voor SNP-master SNP-X master, CCM en RTU slavenondersteuning.Een AD693CMM301-module biedt 2 extra seriële poorten voor de IC693CPU331-moduleEen SLP (State Logic Processor) is ook compatibel met de IC693CPU331-module en kan worden gebruikt om multi-taskingcontrole te bieden.
