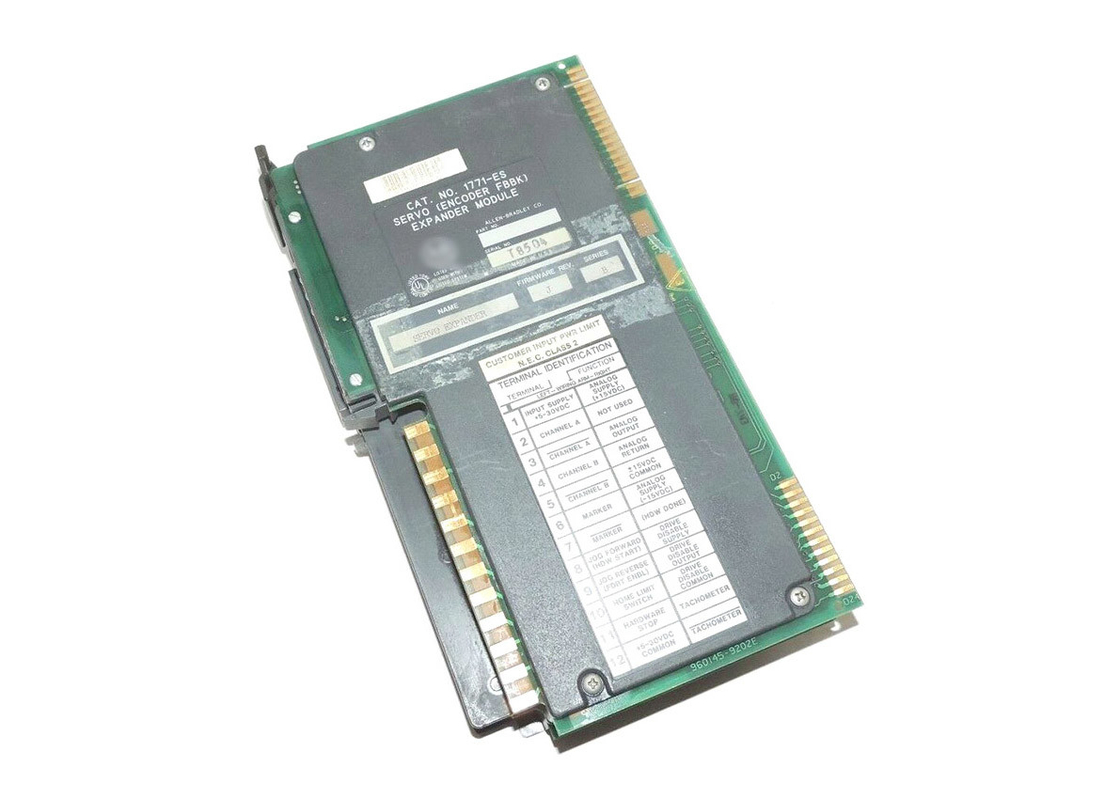

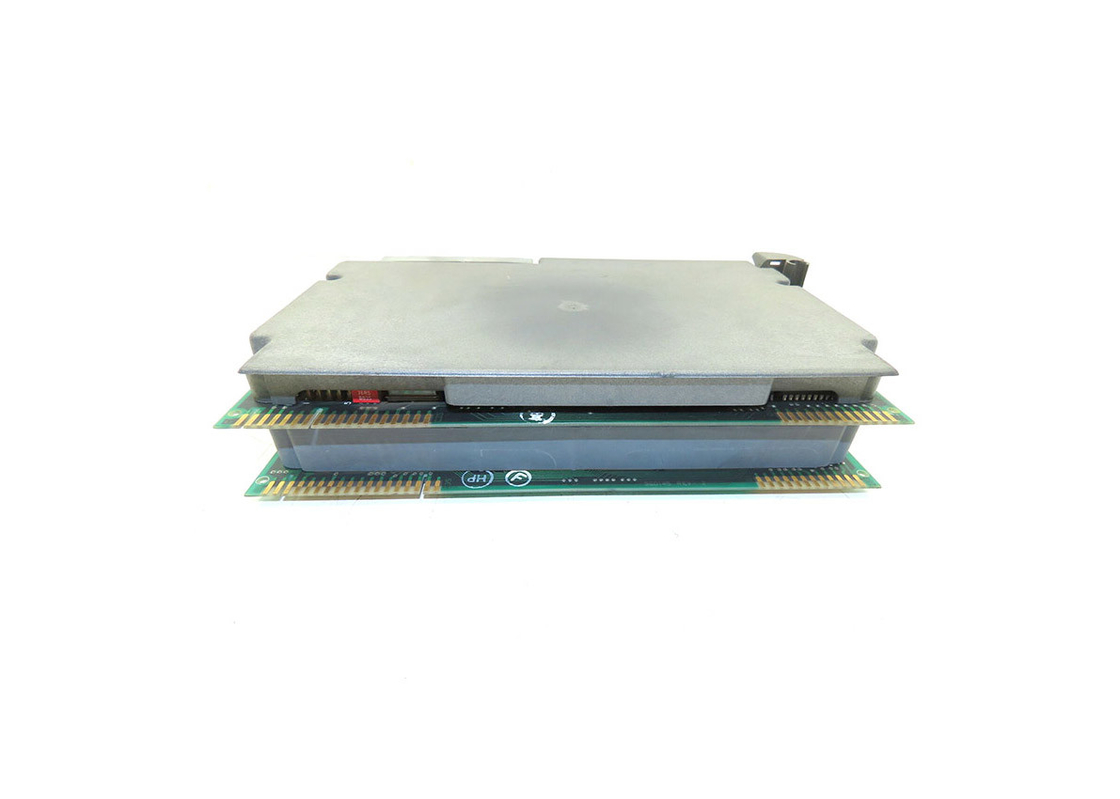

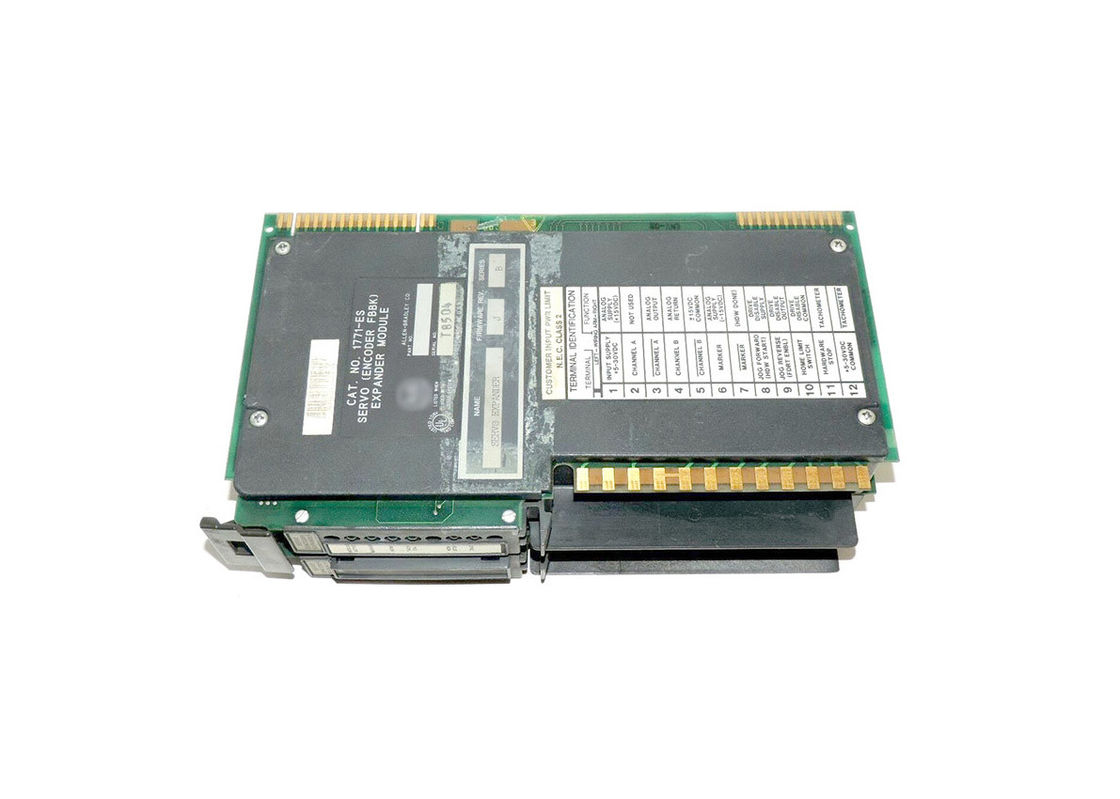

PLC 5 Servo de Expandermodule Allen Bradley 1771-S van de Codeurterugkoppeling
Gedetailleerde productomschrijving
Merk: |
AB |
Model: |
1771-S |
Moduletype: |
Servo de Expandermodule van de Codeurterugkoppeling |
Input: |
5-30 voltgelijkstroom Stijgende Codeur. Hulp Digitale Input: Stoot, einde-omhoog aan, treed met voet |
Max Input Frequency: |
250 Kilohertz Differentiële Input |
Output: |
+/- 10 Voltgelijkstroom Analoog Bevel |
Groeven: |
2 groeven per S |
De Periode van de moduleupdate: |
2 ms/axis |
Hoog licht: |
Servo de Expandermodule van de Codeurterugkoppeling, PLC 5 de Module van de Terugkoppelingsexpander, De Module van Allen Bradley 1771-S I O |
AB 1771-S, PLC 5 Servo de Expandermodule van de Codeurterugkoppeling
Technische Beschrijvingen voor 1771-S
Merk |
AB |
Het artikelnummer/catalogiseert Nr. |
1771-S |
Moduletype |
Servo de Expandermodule van de Codeurterugkoppeling |
Input |
5-30 voltgelijkstroom Stijgende Codeur. Hulp Digitale Input: Stoot, einde-omhoog aan, treed met voeten |
Max Input Frequency |
250 Kilohertz Differentiële Input |
Output |
+/- 10 Voltgelijkstroom Analoog Bevel |
Groeven |
2 groeven per S |
De Periode van de moduleupdate |
2 ms/axis |
Backplane Stroom |
1,7 Ampères |
Telegraferend Wapen |
1771-WB |
Telegraferend Wapen |
1771-WA |
De impuls vangt Tijd |
50-9.999 Microseconden |
Afmetingen |
3.5 x 6,5 x 2,0 binnen (89 x 165 x 51 mm) |
Ongeveer 1771-S
1771-S PLC 5 Servocodeur Expandermodule door AB terugkoppelen is een component van de Servo Plaatsende Assemblage die de stijgende digitale codeur terugkoppelt, op de 1771 I/O chassis gevestigd, verstrekt en 2 groeven vereist. Het heeft - geïsoleerd maximum de outputvoltage van +10V gelijkstroom en gebruikt een D/A-Convertor (DAC) met een 12 beetje (ondertekend) resolutie. Het heeft ook een Aandrijving Output met 100mA-bron onbruikbaar maken of stroom en de outputvoltage van 30V dalen gelijkstroom. De module trekt een maximumbackplane stroom van 1.7A en heeft het voltageclassificaties van de codeurinput van (Lage) 1V gelijkstroom. De 1mA-het dalen codeurinput heeft een gebruiker-verkiesbare codeurtarieven (Verschil bij maximum kHz 250, Gebeëindigd Enig: maximum kHz 20) verkiesbaar gebruikend een verbindingsdraadselectie die selectie tussen de differentiële en single-ended opties verstrekt. De codeur 1771-S heeft 3 programmeerbare codeurmultiplicatoren (x1, x2, of x4), en zijn afzonderlijke input heeft de weerstands verkiesbare schakelaar van 11.2k of 1.2k-voor elke input.
Het heeft een Trachometer met volledige 3V (min) wordt ingevoerd en (maximum) 50V en een inputimpedantie van 20 Kilo'sohms dat. 1771-S heeft een maximum programmeerbare positie van +999,9999 duim (onderzoek 0,0001 binnen), met een programmeerbare snelheidswaaier van 0.0001-9990 duim per minuut (ipm) en een maximumversnelling/een Vertraging van 9999ipm/s. Het heeft een eerste aanwinst van 0.01-9.99ipm/mil en een tijd van de steekproefperiode van 2.4ms. Het sluiten op de linker 1771 I/O chassisgroef wordt bereikt door de verbindende band tussen spelden 2 en 4, 14 en 16 vast te maken, en op het recht, is het I/O chassis tussen spelden 4 en 6, 32 en 34. De operationele de temperatuurwaaiers van 1771-S tussen 32° en 140°F bij non-condensing relatieve vochtigheid 5-95% beperkt en tussen 40 en 185°F wanneer non-operational gehouden.
