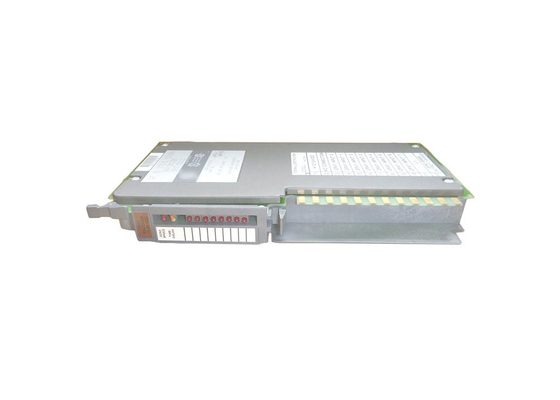

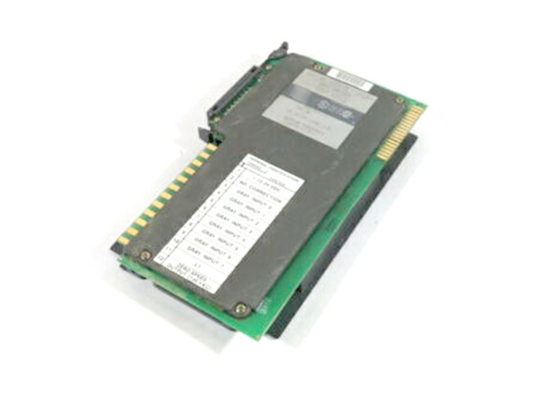

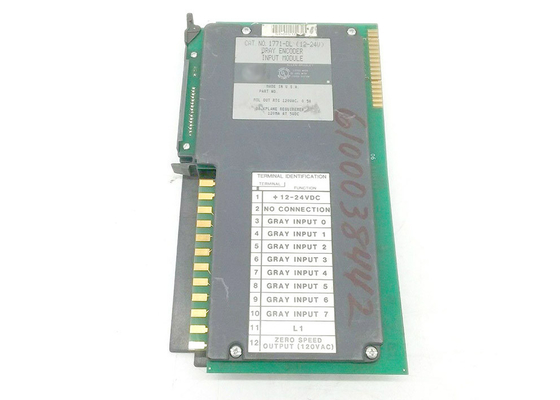

PLC 5 het Plaatsen I O Module 1 Kilohertz 1 Groef Allen Bradley 1771-DL

AB 1771-DL is een Grijze module van de codeconvertor. Het vereist een voeding van 12-24V gelijkstroom tussen 1771-WB en de absolute codeur wordt verbonden die. De bulletin845a-sjz3dn6dw Grijze codeur met 8 bits is compatibel met deze module, samen met het compatibele 1771-WB bedradingswapen. De grijze code wordt met 8 bits dan omgezet van een absolute codeur in een binair getal met 8 bits. Dit zal dan gebruikt worden als input aan het programmeerbare controlemechanisme AB. Terwijl de grijze codeur in motie is, is de de nul-snelheid van 120V AC triac schakelaar. De schakelaar zal slechts uitzetten nadat de module erkent dat de motie bij een verkiesbare tijdvertraging heeft opgehouden. Gebruikend de versieringspot op de voorzijde van de module wordt gevestigd, kan de tijdvertraging tussen 0,3 en 6 seconden worden gewijzigd die. Draai linksdraaiend de knop om vertraging te verminderen en met de wijzers van de klok mee vertraging te verhogen. De schakelaar kan worden gebruikt wanneer een codeurmislukking wordt ontdekt omdat het als veiligheidskoppeling dienst zal doen en de aandrijvingskring zal openen. Geschat bij 5A bij 120V AC, heeft de schakelaar een werkende frequentie van 47-63 Herz. De schakelaar heeft ononderbroken de outputstroom van 0.5A en heeft 2A voor de stroom van de 10 millisecondenschommeling. Zijn schakelaar heeft een minimum 50 mA ladingsstroom en de het voltagedaling van de op-Staat is 2V bij 100 mA ladingsstroom. 1771-DL heeft een maximum 5 mA lekkagestroom bij van-Staat en de outputzekering heeft AG 8 bij de normale slag van 1A. De module ontvangt slechts input van de codeur die een rotatiepositie van 0-360 graden volgt. En de deze positiewaarden zullen in een grijze code met 8 bits van 0-255 worden omgezet. Gebruikend de multi-conductor kabel, kan de codeur de gecodeerde positiewaarden naar de module verzenden 1771-DL. De waarden zullen bij backplane van I/O chassis van de module worden geplaatst. De module zal output een binair getal 0-255 met 8 bits aan de input van de bewerker door backplane.

De module heeft afmetingen van 1“ x 6“ x 10“ geschat (cm van X25 cm van 3 cm x 15) en het weegt 0,43 kg. Het sluiten zal slechts tussen spelden 4 en 6 en tussen spelden 24 en 26 werken. De werkende temperatuur is 32 – 140 graden van Fahrenheit. De de opslagtemperatuur van de module is -40-185 graden Fahrenheit met 5 - non-condensing relatieve vochtigheid van 95%. De backplane stroom is 120 mA bij 5V gelijkstroom en de vertraging van de de filtertijd van de 1 millisecondeinput. 1771-DL heeft 6 mA per beetje bij 10V gelijkstroom en 15 mA per beetje bij 27V gelijkstroom op inputsourcing stroom.
