AB 1771-ALX, Lokale I/O Adapter, 1771 Externe of Groefvoedingen

1771-ALX PLC 5 Lokale I/O Adaptermodule door AB is een I/O chassismodule die voor scheiding van het rek van de BUS zonder het onderbreken van of het volledige systeem te sluiten toestaat. De module wordt gevestigd op de uiterst linkse I/O groef van de 1771 I/O chassis en het heeft een 30m maximumkabellengte voor verbinding-aan-systeem dat een combinatie van 1m (1771-CX1), 2m (1771-CX2), of 5m (1771-CX5) kabels kan zijn.

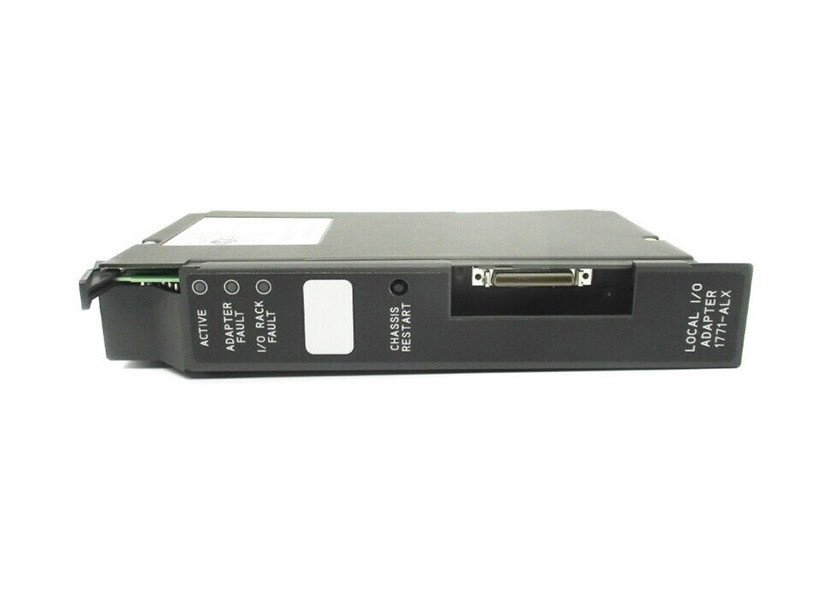

Het heeft een de begeindigerstop van 1771†„CXT voor beëindiging van 1771-ALX PLC 5 Lokale I/O Adaptermodule op de BUS met PLC 5 Programmeerbaar Controlemechanisme en wanneer operationeel, verdrijft de adaptermodule de maximumhitte van 6.3W en van 21,48 BTU/hr thermische dissipatie. De module trekt een backplane stroom van 1.2A bij 5V gelijkstroom en om zonder DE-schat bij een temperatuurwaaier tussen 0 en 60 0C (32 en 140 0F) bij een relatieve vochtigheidswaaier van 5-95% zonder condensatie ontworpen te functioneren. 1771-ALX heeft 3 LEIDENE lichte indicatoren die de status tonen en staat ook gebruikers toe om de module problemen op te lossen.

AB 1771-ALX is een Lokale I/O adapter. Deze module laat installatie die van zelfs zestien (16) lokale I/O adapters toe, rekuitbreiding en capaciteit toestaan om een verhoogd aantal 1771 modules te ontvangen. Het is geïnstalleerd in de uiterst linkse groef van elk chassis en gebruikt een interconnect kabel om fysieke verbinding aan het uitgebreide rek te vestigen. Het is compatibel want het gebruik met 1771-CX1 kabel met een lengte van 1 meter, 1771-CX2 met een lengte van 2 meters, en 1771-CX5 met een lengte van 5 meters onderling verbindt.

De chassisafstand door 1771-ALX wordt gesteund is 30 kabel-meters of 98,4 kabel-voeten die. Het heeft een maximummachtsdissipatie van 6,3 Watts en minimum van 5,7 Watts met een maximum thermische dissipatie van 21,48 Britse Thermische Eenheden (BTU) per uur en een minimum van 19,44 BTU per uur. Het heeft een backplane stroom van 1,2 Ampères bij 5 Volts van gelijkstroom trekken.

Wanneer het installeren van deze module, pas de aangewezen posities van het modulesluiten toe. De hogere schakelaar moet tussen 54 en 56 worden geplaatst terwijl de lagere schakelaar tussen 4 en 6 moet worden van een knevel gevoorzid. Het kan met om het even welke Reeks A of B 1771 I/O chassis of met om het even welke 1771 externe of groefvoedingen worden gebruikt. Het komt met drie (3) LEIDENE indicatoren die wijzen op als de adapter ACTIEF is; ADAPTERfout, EN I/O REKfout.

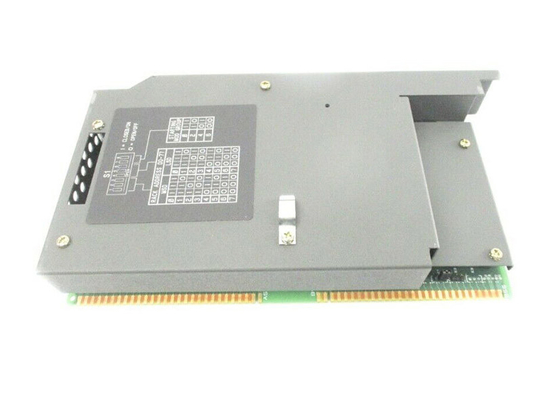

Voor adapterconfiguratie, is het uitgerust met adapterschakelaars en adapterstoppen. De adapterschakelaars wordt gebruikt om het I/O rekadres en het eerste I/O groepsaantal of de beginnende modulegroep te plaatsen. De stop van de moduleconfiguratie wordt gebruikt om I/O modules en het richten van methodes te kwalificeren. Voor gebruik met 32 punt steunen I/O modules en om het even welke het richten methode, plaatsen plotseling de configuratiestop aan de 2 lagere spelden.

Met dit het plaatsen, kunnen 1771-IX en 1771-IY niet worden gebruikt. Om steun voor 1771-IX en 1771-IY en om het even welke het richten methode, plotseling de hogere twee (2) spelden te plaatsen. In deze configuratie, worden 32 punt I/O modules niet gesteund.
