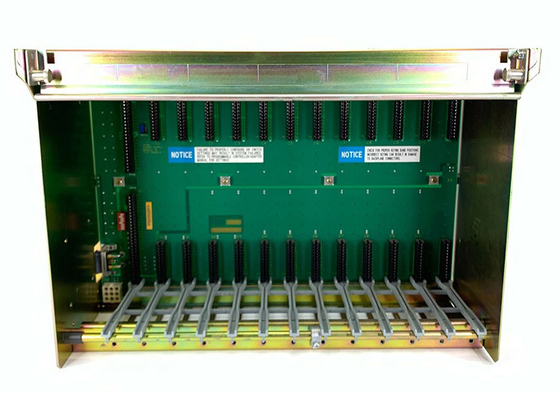

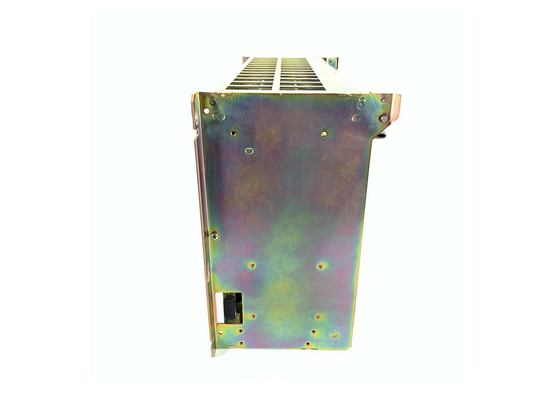

AB 1771-A3B1, Universele I/O Chassis, 24 Ampères, 12 Groeven

AB 1771-A3B1 is een I/O chassis voor 1771 I/O modules. Systeem 1771 plc-5 is een modulair systeem dat een 1771 I/O chassis vergt om de installatie van diverse modules toe te staan. De communicatie tussen de I/O modules wordt en of de bewerkermodule of de I/O adaptermodule verstrekt door backplane. Het 1771-A3B1-chassis heeft 12 I/O groeven. Het heeft afmetingen van 12,4 x 19,0 x 7,6 binnen. en weegt 12,6 pond. Voor installatie in een systeem 1771 plc-5, gebruikt het een achter-paneel opzettende methode met het adequate uit elkaar plaatsen en open bijlage. Chassisbackplane heeft een voeding van 8A bij 5V gelijkstroom. Het 1771-A3B1-chassis heeft een universele configuratie voor chassissteun en systeemontwerp wegens zijn eigen verenigbaar ontwerp. Voor toekomstige uitbreiding, kan het gemakkelijk met een groter chassis worden vervangen. Het is voorgenomen voor gebruik in een industriële omgeving met een 0 - 60 (32 - 140 °F) werkende temperatuur °C, 5 95% noncondensing relatieve vochtigheid, en een werkende schok van 30g.

AB 1771-A3B1 is een universeel I/O chassis dat deel van het 1771 Productbulletin uitmaakt. Deze module wordt hoofdzakelijk gebruikt om een installatieplaats van hardware de Programmeerbare van de Logicacontrole (PLC) zoals Voedingen, Bewerkers, I/O modules, en specialiteitmodules te verstrekken. Het verstrekt ook de scharnier van diverse bedradingswapens die worden gebruikt om signaaldraden voor omzetting aan modules te eindigen.

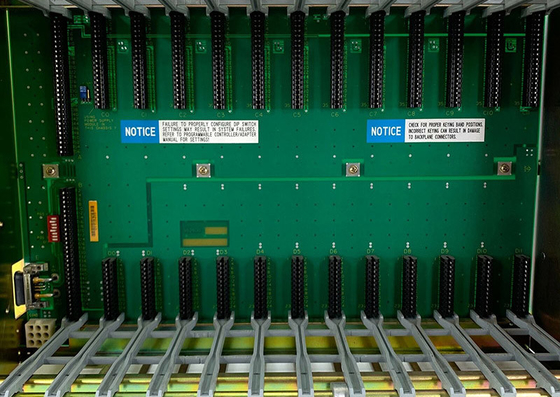

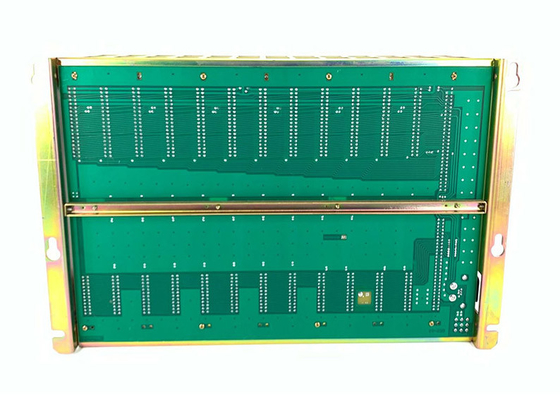

De 1771-A3B1-gastheren de moduleconnectiviteit aan backplane evenals backplane zelf. Het outputvoltage en de stroom van de verbonden voeding worden door elektronisch die schakelschema verdeeld aan dit chassis wordt geïnstalleerd dat door elke geïnstalleerde module wordt ontvangen. Dit chassis kan tot twaalf (12) modules aanpassen en kan worden gebruikt zoals het lokale, uitgebreide, of Verre I/O rek (van RIO). Het heeft een maximumoutputstroom van 24 Ampères en steunt paneel die slechts via de verstrekte het opzetten lusjes opzetten. Dit chassis wordt beveiligd aan het bijlage achterpaneel met het gebruik van ¼ - 20 (M6 x 10) het opzetten bouten.

Dit chassis heeft temperatuurspecificaties van 0 tot 60 graden van Celsius of 32 tot 140 graden van Fahrenheit voor werkende temperatuur en een opslagtemperatuur van -40 tot 85 graden van Celsius of -40 tot 185 graden van Fahrenheit met een relatieve non-condensing vochtigheid van 5 - 95%. Het weegt 5,9 kilogram of 13 ponden en meet fysisch 483 x 339 x 221 millimeter of 19,0 x 12,4 7,6 duim. Het wordt goedgekeurd en verklaard voor gebruik in Klasse 1, groepeert Afdeling 2, de toepassingsgebieden van A, van B, van C en van D met werkende schok en trilling van 2g bij 10-500 Hertz en 15g, respectievelijk.
