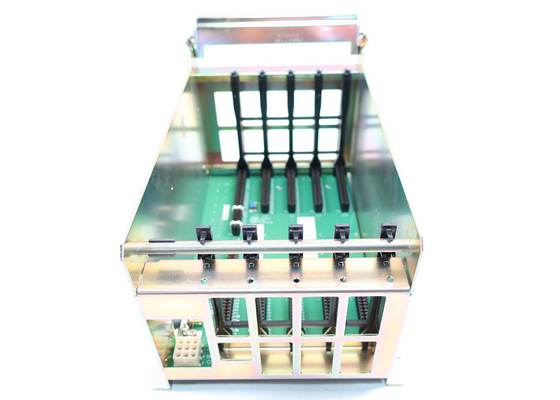

AB 1771-A1B, PLC 5 I/O Chasis, 4 Groeven, 16 Ampères
Productdetails:
| Plaats van herkomst: | De V.S. |
| Merknaam: | AB |
| Modelnummer: | 1771-A1B |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Nieuw in originele doos |
| Levertijd: | 5-8 het werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100 |
|
Gedetailleerde informatie |
|||
| Merk: | Aab | Model: | 1771-A1B |
|---|---|---|---|
| Moduletype: | I/O Chasis | Aantal Module I/O Groeven: | 4 groeven |
| Max Backplane Current (bij 5 Volts van gelijkstroom): | 16 ampères | Mount type: | Achtercomité |
| Trilling: | 2 g (bij 10-500 Hertz) | Locatie: | Zelfstandig |
| Markeren: | PLC Geïsoleerde Module van de Relaisoutput,48VDC de digitale Module van I O,De Outputmodule van de PLCs Positieve Logica |
||
Productomschrijving
AB 1771-A1B, PLC 5 I/O Chasis, 4 Sleuven, 16 Ampère
Technische specificaties voor 1771-A1B
| Fabrikant | Rockwell Automation |
| Merk | AB |
| Onderdeelnummer/Catalogusnr. | 1771-A1B |
| Module Type | I/O Chasis |
| Aantal module I/O sleuven | 4 Sleuven |
| Max. backplane stroom (bij 5 Volt DC) | 16 Ampère |
| Montagetype | Achterpaneel |
| Behuizingstype | Open stijl |
| Operationele schok | 15 g |
| Niet-operationele schok | 30 g |
| Trillingen | 2 g (bij 10-500 Hertz) |
| Afmetingen | 12,4 x 7,6 x 9,0 inch (315 x 193 x 229 mm) |
| Gewicht | 8,0 lbs (3,6 kg) |
| Locatie | Stand-Alone |
| Afmetingen | 3,5 x 6,5 x 2,0 inch (89 x 165 x 51 mm) |
Over 1771-A1B
De 1771-A1B is een AB PLC-5 Chassis .
Het AB 1771-A1B chassis is de ruggengraat van elk AB PLC-5 programmeerbaar besturingssysteem. Dit chassis biedt een communicatiepad tussen verschillende I/O-modules en de controller of de I/O-adaptermodule. De 1771-A1B is een universele en compacte behuizing voor de processor, voedingmodules, externe en uitgebreide lokale I/O-adaptermodules en I/O-modules.

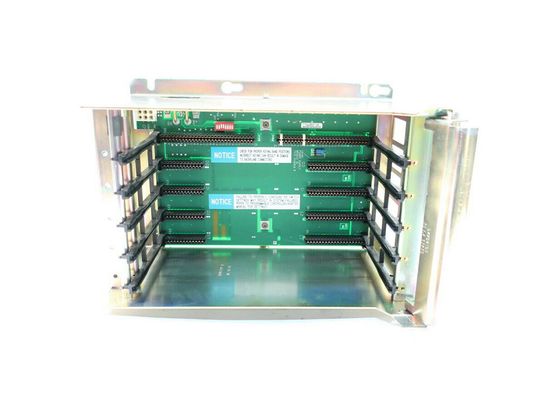

Het 1771-A1B chassis heeft 4 sleuven voor het monteren van verschillende modules. De meest linkse sleuf van het 1771-A1B chassis is gereserveerd voor de processor of adaptermodule. De andere sleuven in het chassis zijn compatibel met communicatiemodules, I/O-modules en voedingmodules. Het is cruciaal om de compatibiliteitstabellen voor elke PLC-5/1771 module te volgen. Let op: de 1771-A1B maakt deel uit van serie B. Voedingen 1771-P1, -P2, -P7 en -PS7 kunnen worden gemonteerd op de linker zijplaat van het 1771-A1B chassis.
Het 1771-A1B chassis is ontworpen voor paneelmontage. Het 1771-A1B chassis kan stroom ontvangen via processors met geïntegreerde voedingen die 2 tot 4 ampère leveren, voedingmodules die 3 tot 8 ampère leveren en externe voedingen die 6,5 tot 16 ampère leveren.
De grootste backplane stroom voor de 1771-A1B is 16 ampère bij 5 Volt DC. Het 1771-A1B chassis moet worden aangesloten op een centrale aardingsbus via aardingspennen die zich op het chassis zelf bevinden. De voeding van het chassis wordt geconfigureerd via de configuratiejumper.
De jumper heeft twee posities: "N" - positie voor externe voeding en "Y" - positie voor voedingmodule of processor met een geïntegreerde voeding. Het 1771-A1B chassis kan niet tegelijkertijd worden gevoed met zowel een voedingmodule als een externe voeding.
