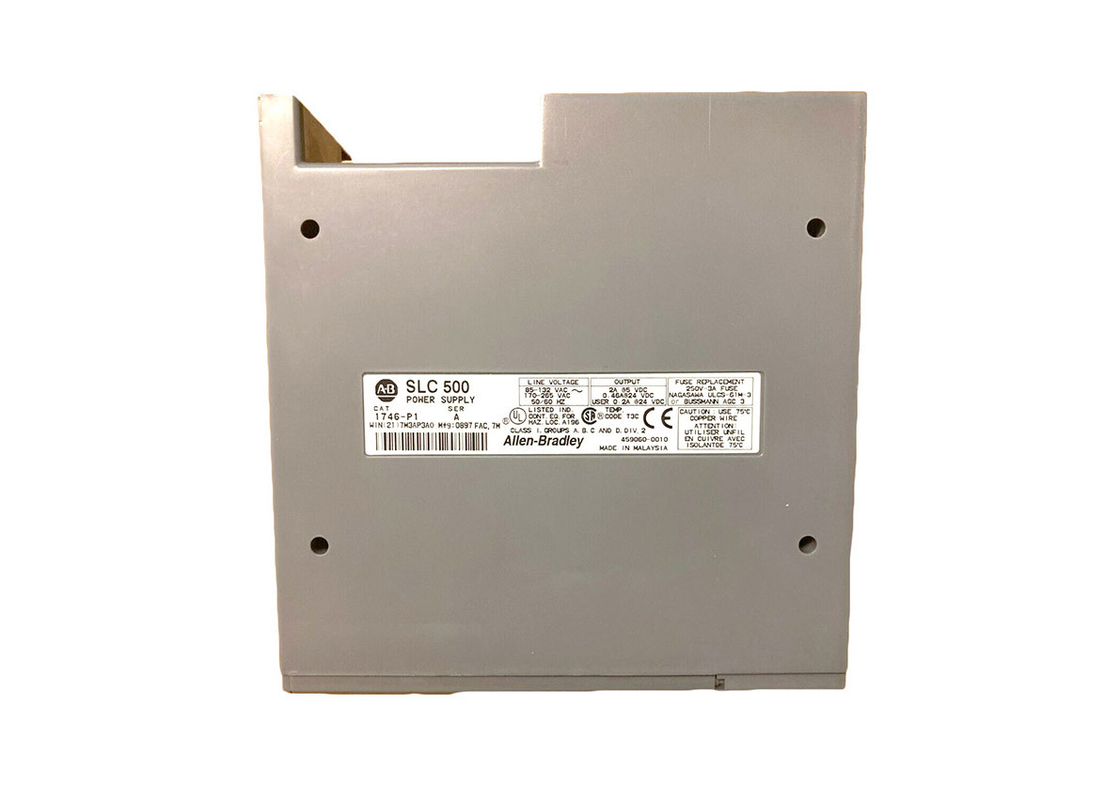

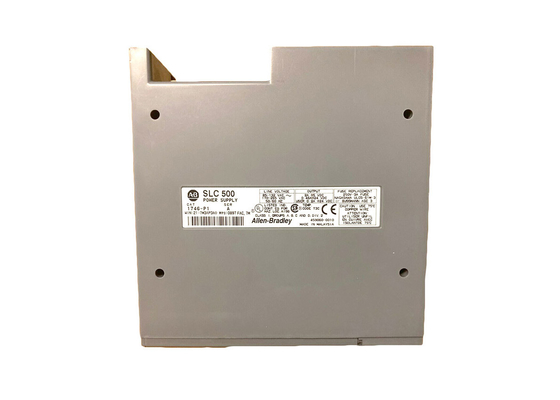

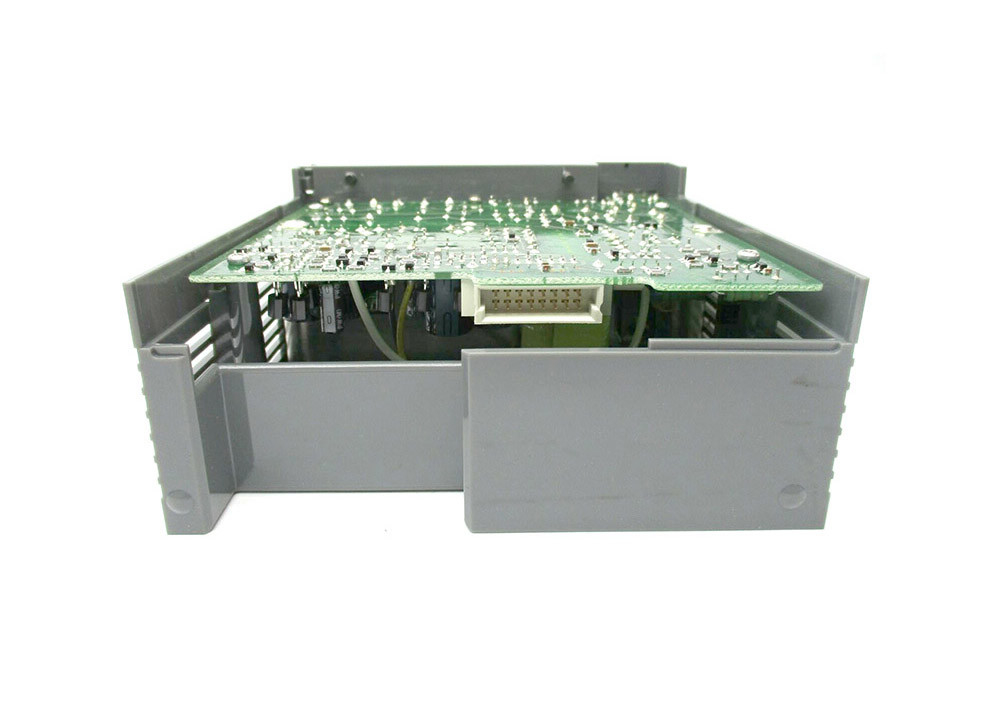

AB 1746-P1, de Voeding van SLC 500, 120/220 Volts AC

AB 1746-P1 is een voeding van SLC 500. Het heeft een netspanning van 85 tot 132 Volts of 170 tot 265 Volts AC in 47 tot 63 Hertz en met een typisch vereiste van de lijnmacht van 135 VA. Zijn interne huidige capaciteit bedraagt 2 A 5 Volts van gelijkstroom en 0,46 A bij 24 Volts van gelijkstroom en zijn toevloedstroom is een maximum van 20 A. Deze voeding heeft 24 Voltgelijkstroom ook een gebruiker-macht huidige capaciteit van 200 mA en een 24 Voltgelijkstroom gebruiker-macht voltagewaaier van 18 tot 30 Volts van gelijkstroom.

De maximum gebruiker-geleverde overstroombeveiliging is 15 A en de isolatie tussen de inputterminals en backplane is 1800 Volts AC RMS voor 1 tweede. Metend 5,5 kan x 2,3 x 5,7 duim en wegend 2 ponden of 0,9 kilogram, deze voeding in een 1746 chassis worden geïnstalleerd. Het heeft ook een werkende temperatuur van 0 tot 60 graden van Celsius en de huidige capaciteit is derated door 5% wanneer de temperatuur 55 graden van Celsius overschrijdt.

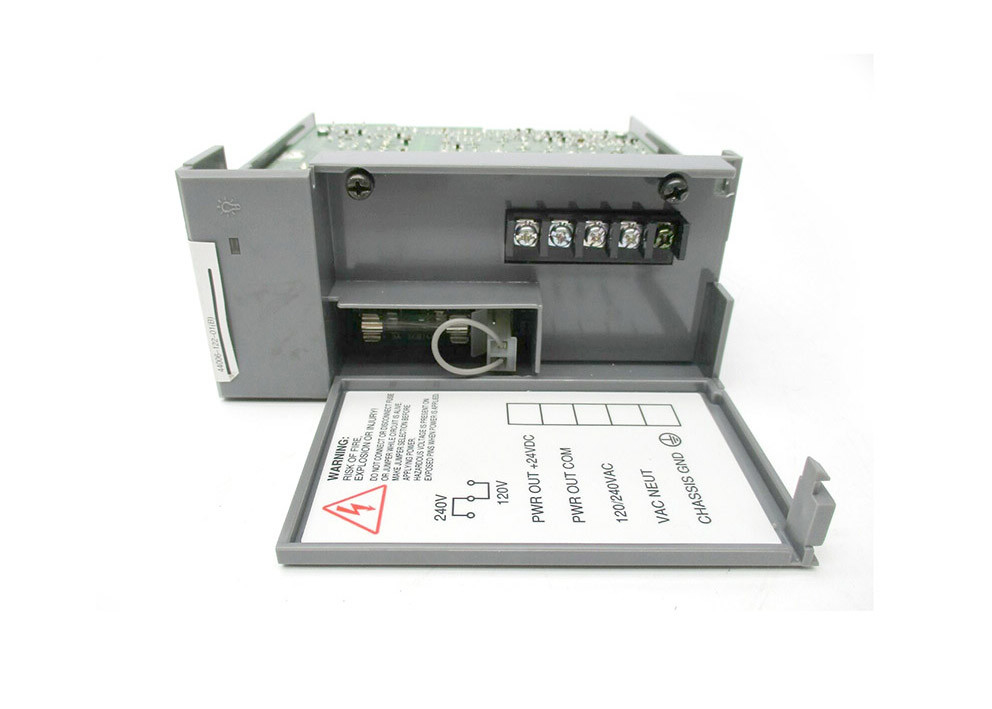

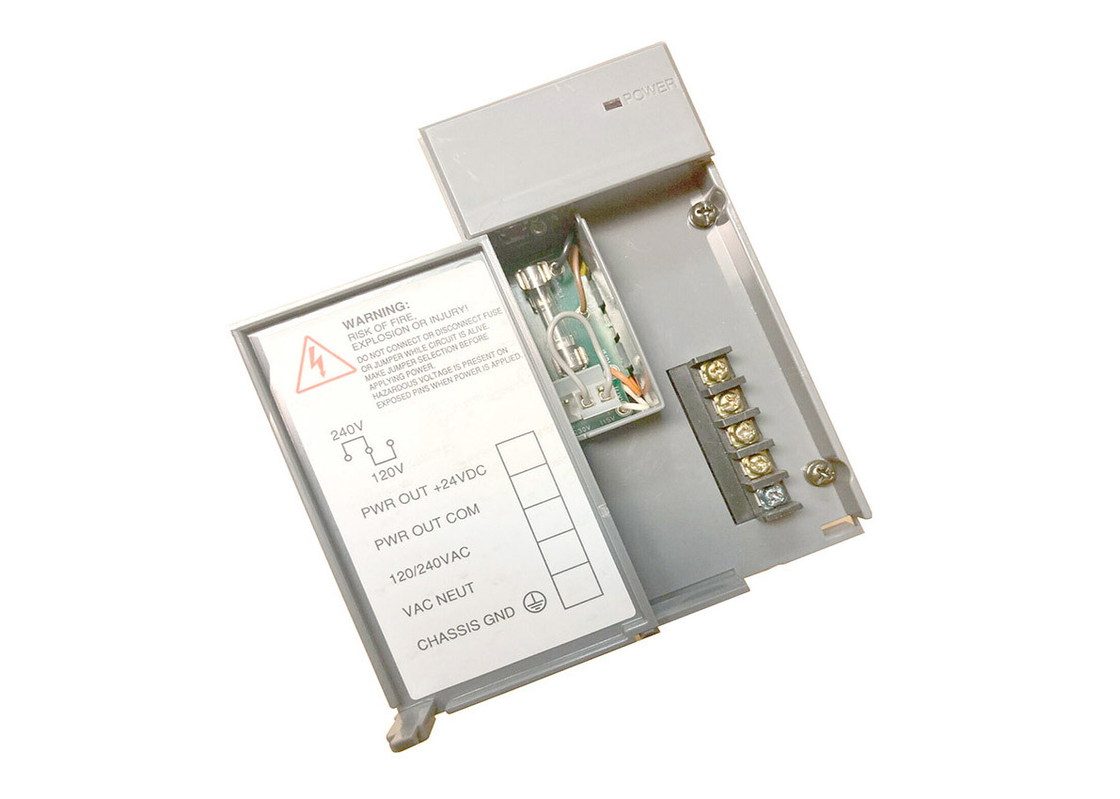

De inputverbindingsdraad moet worden geplaatst alvorens macht op de 1746-P1-voeding tijdens installatie toe te passen. Dit is omdat de blootgestelde spelden gevaarlijk voltage hebben wanneer de macht wordt toegepast en dit kan in verwonding resulteren. Deze voeding komt met zekeringsbescherming maar dit is beperkt slechts tot het bewaken tegen brandgevaren gepast om voorwaarden kort te sluiten. Voor gebruiker-macht te sterke intensiteitvoorwaarden, zal de 1746-P1-Reeks A die in Japan wordt gemaakt een voedingsluiting en cpu-fout ondergaan en de invorderingsprocedure moet het gebruikersprogramma herladen.

Voor de 1746-P1-Reeks A die in Maleisië wordt gemaakt, gaat verder cpu maar een sluiting van de 24 Voltsgelijkstroom gebruiker komt voor en de invorderingsprocedure moet de te sterke intensiteitvoorwaarde verbeteren. Wanneer undervoltage gebeurt, zal de 1746-P1-voeding de controlemechanismen van SLC 500 voor een korte tijd blijven in werking stellen en het zal ophouden leverend macht aan de controlemechanismen wanneer de dalingen van het inputvoltage onder de geadviseerde werkende waaier voor een tijd die langer is dan cpu tijd steunen. Voor de 1746-P1-voeding, steunt cpu tijd is Mej. 20 voor de volledige lading en Mej. 3000 voor geen lading. De verrichtingen zullen hervatten zodra de voeding het normale inputvoltage krijgt.

1746-P1 is een Voeding van SLC 500. Deze Programmeerbare Logicacomponent (PLC) is een noodzakelijke module om een rek van SLC in werking te stellen 500. Het verstrekt backplane macht die door de meeste modules in bijlage aan de chassis wordt gebruikt om elk elektrisch schakelschema opereerbaar te activeren om te worden.

Deze voedingmodule heeft een netspanningvereiste van 85 - 132/170 - 265 VAC met een frequentie van 47-63 Herz. Ongeacht het verstrekken van backplane voeding, kan deze module 18-30 VDC voltage van Stroom van 200 mA voorzien. Deze voeding heeft een interne geïnstalleerde zekering die met artikelnummer van 1746-F1 kan worden vervangen. Het heeft ook een gebruiker-geleverde overstroombeveiliging schatte 15 Ampères.

Door voedingen, kunnen de controlemechanismen van SLC 500 zelfs als de dalingen van de inputvoeding onder het werkende voltageniveau werken. Deze eigenschap is genoemd geworden cpu steunt tijd. Het programma en I/O gegevens zijn voortdurende wordt afgetast voor een beperkte periode. Als de machtsterugkeer op normaal voltageniveau, de bewerker kan blijven normaal werken. Voor 1746-P1, is de cpu-greeptijd Mej. 20 bij volledige lading en Mej. 3000 bij geen lading.

Deze voeding is geïnstalleerd bij uiterst links van een chassis van SLC 500. Hetzij zijn de leiding, de uitbreiding of het Verre I/O rek, het installatiestandpunt zelfde. Slechts Één (1) voeding is nodig per chassis.
