AB 1746-IA16, 85-132 Volts AC, SLC 500 Digitale AC Inputmodule
-
-
Grote Afbeelding :
AB 1746-IA16, 85-132 Volts AC, SLC 500 Digitale AC Inputmodule
|
Productdetails:
Plaats van herkomst: |
De V.S. |
Merknaam: |
AB |
Modelnummer: |
1746-IA16 |
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: |
1 |
Prijs: |
negotiable |
Verpakking Details: |
Nieuw in originele doos |
Levertijd: |
5-8 het werkdagen |
Betalingscondities: |
T/T |
Levering vermogen: |
100 |
|
Gedetailleerde productomschrijving
merk: |
AB |
Model: |
1746-IA16 |
Reeks: |
SLC 500 |
Moduletype: |
Digitale AC Inputmodule |
Backplane Stroom (5 Volts van gelijkstroom): |
85 milliamps |
Voltagewaaier: |
85-132 volts AC |
Signaalvertraging: |
35 of 45 milliseconden |
Backplane Stroom: |
(5 Volts van gelijkstroom) 85 milliamps |
Hoog licht: |
PLC Geïsoleerde Module van de Relaisoutput, 48VDC de digitale Module van I O, De Outputmodule van de PLCs Positieve Logica |
AB 1746-IA16, 85-132 volt wisselstroom, SLC 500 Digitale wisselstroom-invoermodule
Technische specificaties voor 1746-IA16
Vervaardiging |
Rockwell Automation |
Merken |
AB |
Deelnummer/catalogusnummer. |
1746-IA16 |
Reeks |
SLC 500 |
Modultype |
Digitale AC-invoermodule |
Spanningsbereik |
85-132 volt wisselstroom |
Achtergrondstroom (5 volt gelijkstroom) |
85 milliampère |
Inbreng |
16 |
Signalvertraging |
35 of 45 milliseconden |
Standaard uitstroom |
2 milliampere |
Achtergrondstroom |
5 V gelijkstroom 85 milliampère |
Spelletjes |
1 |
Signalvertraging, AAN |
35 ms |
I/O-verbinding |
1746-HT en 1746-HCA |
Signalvertraging, uit |
45 milliseconden |
Stapreactie |
100 milliseconden in, 2,5 milliseconden uit. |
UPC |
10662468067086 |
Afstandspanning, max. |
50 V wisselstroom |
Programmeringssoftware |
RSLogix 500 |
Rond 1746-IA16

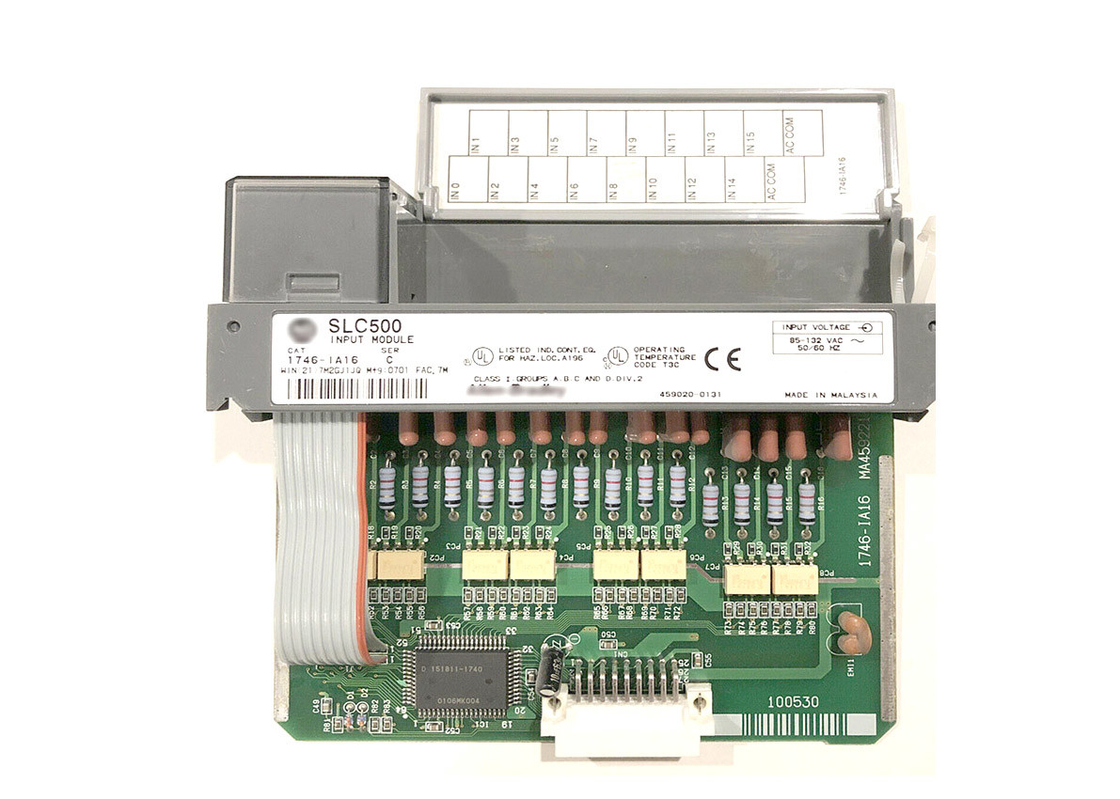

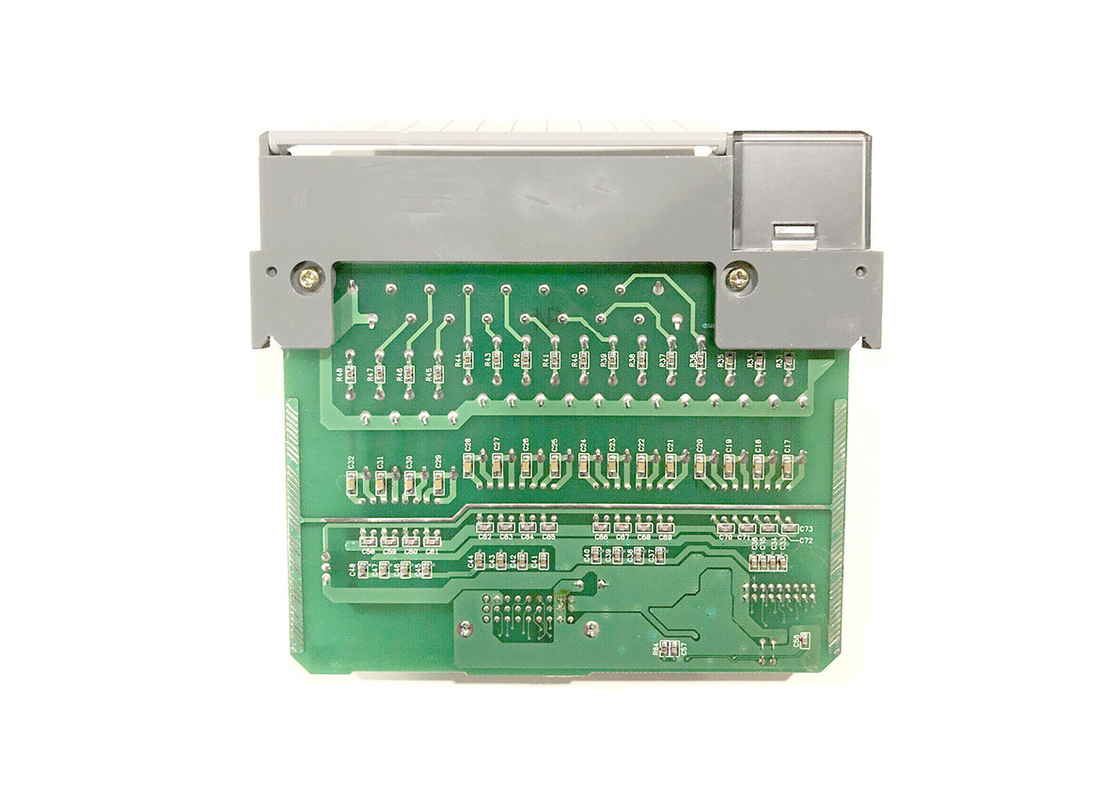

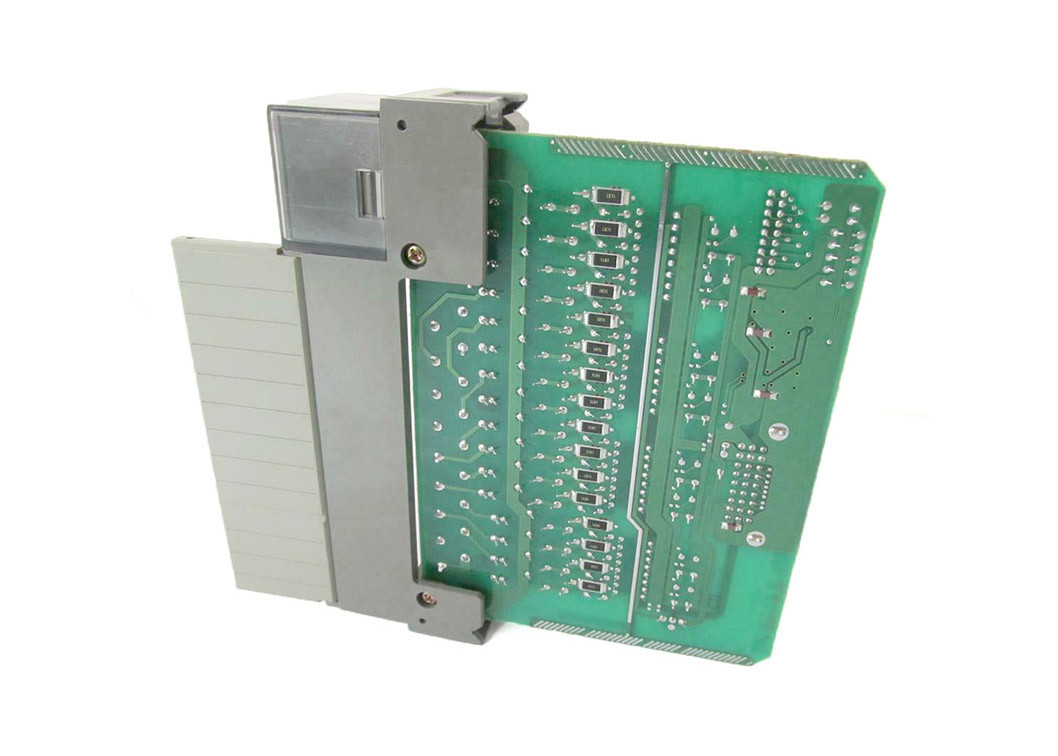

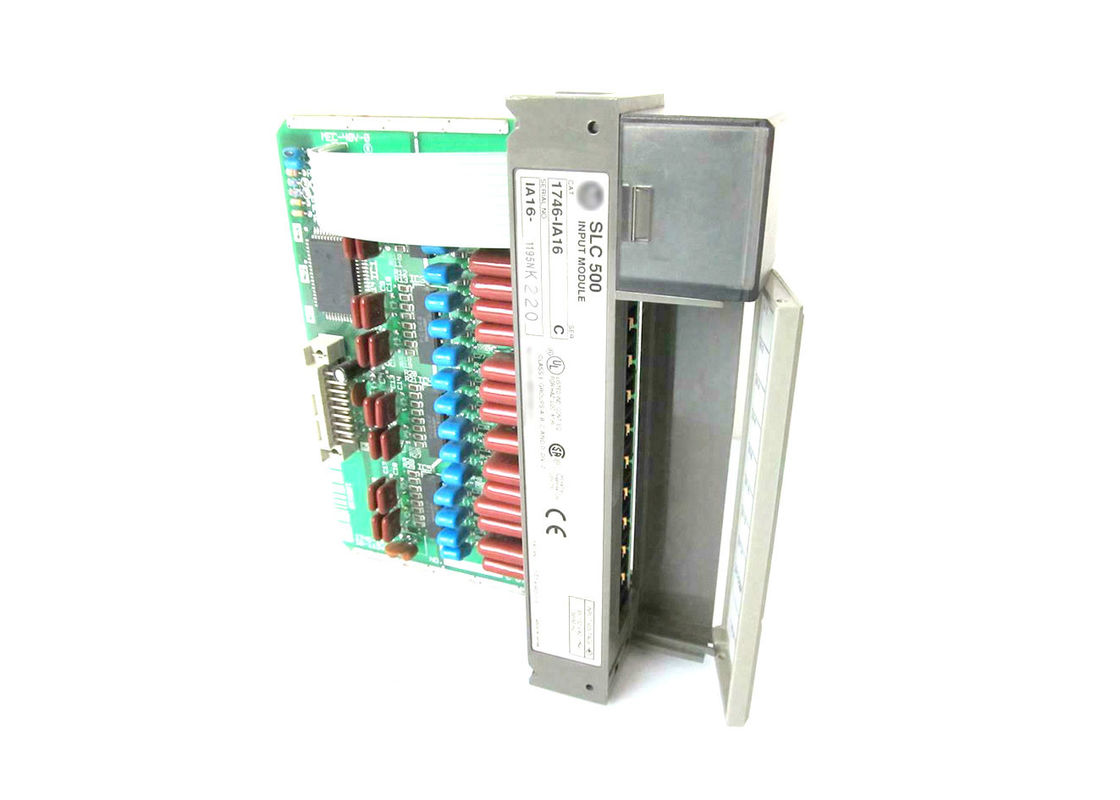

De AB 1746-IA16 is een wisselstroom-invoermodule die compatibel is voor gebruik als onderdeel van het SLC 500-controllerplatform.Deze invoermodule heeft zestien (16) kanalen die AC signaal spanningsbereik van 85-132 VAC accepteert.
Invoermodules zijn noodzakelijke onderdelen van elke programmeerbare logische controller (PLC), omdat deze een real-time interface biedt aan discrete apparaten in het proces.Het vertegenwoordigt de werkelijke toestand van de signaalapparatuur voor de referentie van de controller voor de verwerking van de logicaDe meeste PLC-systemen voeren Input scan uit als de primaire fase voor het uitvoeren van een gebruikersprogramma.
Deze AC-invoermodule heeft twintig (20) terminals. Alle terminals worden gebruikt met terminals 18 en 19 als intern verbonden commons.Het eindblok van deze module is afneembaar waardoor de ingangsmodule kan worden vervangen en tegelijkertijd de noodzaak om de ingangsterminaties opnieuw te verbinden wordt uitgesloten..
Deze ingangsmodule is configureerbaar met de RSLogix 500-programmeringssoftware.Er is geen limiet bij het installeren van de 1746-IA16 zolang het chassis beschikt over slots om de installatie te ondersteunenDeze module kan lokaal of in een uitbreidingsrack worden geïnstalleerd in een vaste hardware- of modulaire hardware-controller.
Deze module behoort tot de SLC 500 AC-invoermodule met een werkspanningscategorie van 100-120 VAC. Voor 200/240 VAC-spanningsoperaties is het onderdeelnummer 17460IM16.Beide modules bieden geen interne beschermingscircuitsElk wisselstroominvoerapparaat dat aan deze module wordt aangesloten, moet compatibel zijn met de inloopstroom van het SLC 500-invoercircuit.
De AB 1746-IA16 weegt 0,34 kg en heeft een afmeting van 5 x 2 x 6 (13 cm x 5 cm x 15 cm).De module heeft een 100 - 120V AC-invoersignaalspanningscategorie met 16 punten per gemeenschappelijke en 16 ingangenDe 1746-IA16 is een algemene invoerapplicatie. De montage is van een chassistype en heeft 16 kanalen. De werkspanning varieert van 85 - 132V AC-invoersignaal.Het heeft een 16-kanaal digitale AC-invoer module voor een programmeerbare controllerDe werkspanning is 85 - 132V AC bij een werkfrequentie van 47 - 63 Hz. Het achtervlakstroomverbruik bij 5V DC is 0,085 mA en het is 0,0 A bij 24V DC.
Het signaal voor de ON-vertraging is maximaal 35 ms en het signaal voor de OFF-vertraging maximaal 45 ms. Terwijl de maximale OFF-spanning 30 V AC en OFF-stroom van 2 mA bereikt.De ingangsstroom bij 120 V wisselstroom is 12 mA nominaalDe 1746-IA16 heeft een inrush-stroomtijd van maximaal 500 microseconden en een maximale inrush-stroom van 0,8 mA.
