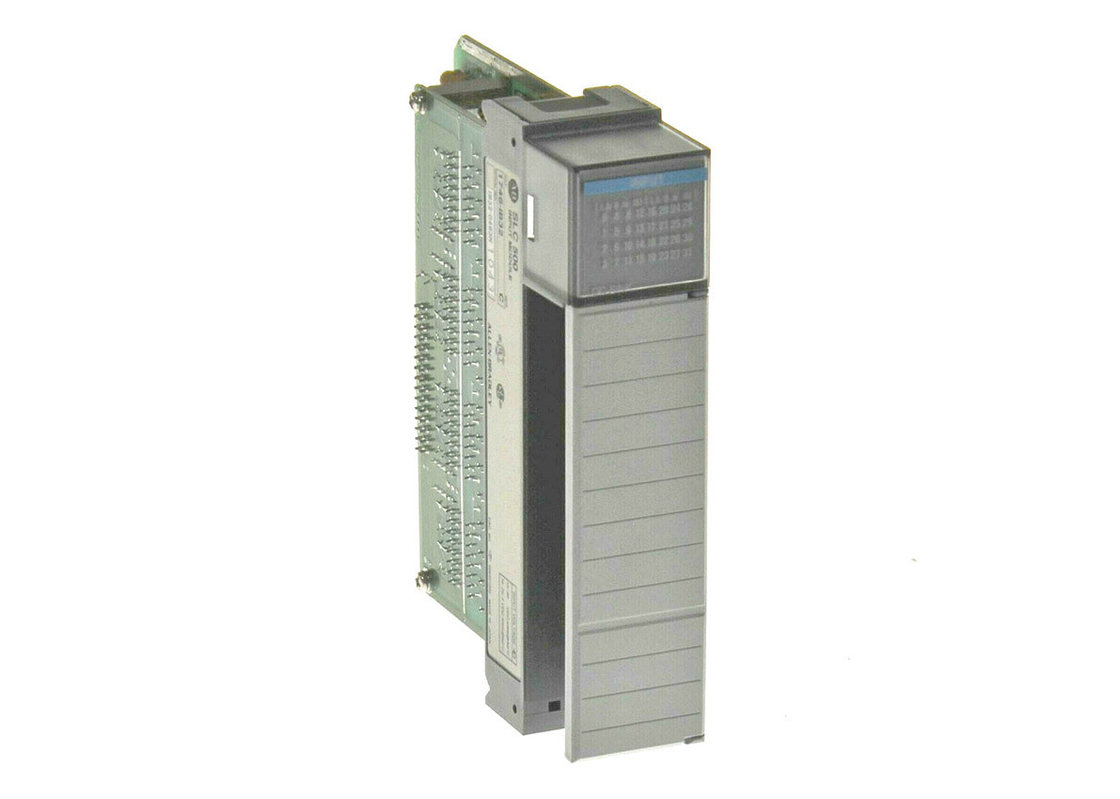

AB 1746-IB32, 24VDC-het Dalen Inputmodule, de Inputmodule van SLC 500
-
-
Grote Afbeelding :
AB 1746-IB32, 24VDC-het Dalen Inputmodule, de Inputmodule van SLC 500
|
Productdetails:
| Plaats van herkomst: |
De V.S. |
| Merknaam: |
AB |
| Certificering: |
dose not supply |
| Modelnummer: |
1746-IB32 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: |
1 |
| Prijs: |
Onderhandelbaar |
| Verpakking Details: |
Nieuw in originele doos |
| Levertijd: |
5-8 het werkdagen |
| Betalingscondities: |
T/T |
| Levering vermogen: |
100 |
|
Gedetailleerde productomschrijving
| Merken: |
AB |
Model: |
1746-IB32 |
| Reeks: |
SLC 500 |
Moduletype: |
Digitale DC-ingangsmodule |
| Nr van Input: |
Dertig twee (32) Invoerpunten |
Inlaatspanning: |
24VDC |
| Werkspanningsbereik: |
15 tot 30 V gelijkstroom bij 50° C; 15 tot 26,4 V gelijkstroom bij 60° C. |
Spanningsbereik: |
15-30 volt gelijkstroomink |
| Markeren: |
PLC Geïsoleerde Module van de Relaisoutput, 48VDC de digitale Module van I O, De Outputmodule van de PLCs Positieve Logica |
AB 1746-IB32, 24VDC Zinking Input Module, SLC 500 Input Module
Technische specificaties voor 1746-IB32
| Vervaardiging |
Rockwell Automation |
| Modultype |
Digitale DC-invoermodule |
| Reeks |
SLC 500 |
| Deelnummer/catalogusnummer. |
1746-IB32 |
| Merken |
AB |
| Aantal ingangen |
Dertigtwintig (32) Input |
| Inlaatspanning |
24VDC |
| Werkspanningsbereik |
15 tot 30 V gelijkstroom bij 50° C; 15 tot 26,4 V gelijkstroom bij 60° C. |
| Invoervertragingstijd, van OFF naar ON |
3 ms |
| Energieverspilling, per kanaal |
0.20 watt |
| Vermogenverlies per module |
6.65 Watt |
| Achtergrondstroom van 24 volt |
0 mA |
| Achtergrondstroom van 5 volt |
0.05 A |
| Programmeringssoftware |
RSLogix 500 |
| Spanningsbereik |
15-30 volt gelijkstroomink |
| Inbreng |
32 |
| Achtergrondstroom (5 volt gelijkstroom) |
103 milliampère |
| Signalvertraging |
3 milliseconden |
| Standaard uitstroom |
1 milliampère |
| Toepassingen |
DC-invoer voor algemeen gebruik |
| I/O-verbinding |
1746-HT en 1746-HCA |
| Stapreactie |
100 milliseconden in, 2,5 milliseconden uit. |
| Schokclassificatie |
30 g |
Ongeveer 1746-IB32
De AB 1746-IB32 is een SLC 500 discrete input module. Deze module werkt bij een nominale spanning van 24VDC en bij een spanningsbereik van 15-30V DC @ 50 °C (122 °F) of 15-26.4V DC @ 60 °C (140 °F).Deze module wordt meestal gebruikt voor het interface van elektrische apparaten zoals schakelaars, Sensoren, hulpcontacten en andere binaire of ON/OFF-apparaten.
De 1746-IB32 is een single slot module die is geconfigureerd met behulp van de RSLogix 500 programmeringssoftware.ideaal met de SLC 500 Modular Style hardwareHet kan lokaal worden geïnstalleerd, langs de controller of op een uitbreidings I/O-rack of op een Remote I/O-chassis langs een SLC 500-communicatieadapter.Het wordt rechtstreeks geïnstalleerd op elke beschikbare slot van het chassis 1746 met uitzondering van slot 1 die is gereserveerd voor de SLC 500 controller.
De 1746-IB32 heeft een achtervlakstroomopname van 50 mA bij 5VDC met een maximale Inputspanning van 5VDC, Nominale Inputstroom van 5,1 mA @ 24V DC, maximale Inputstroom van 1.5 mA met een typische signaalvertraging van 8 ms voor zowel de overstap van het signaal ON naar OFF als van OFF naar ON.

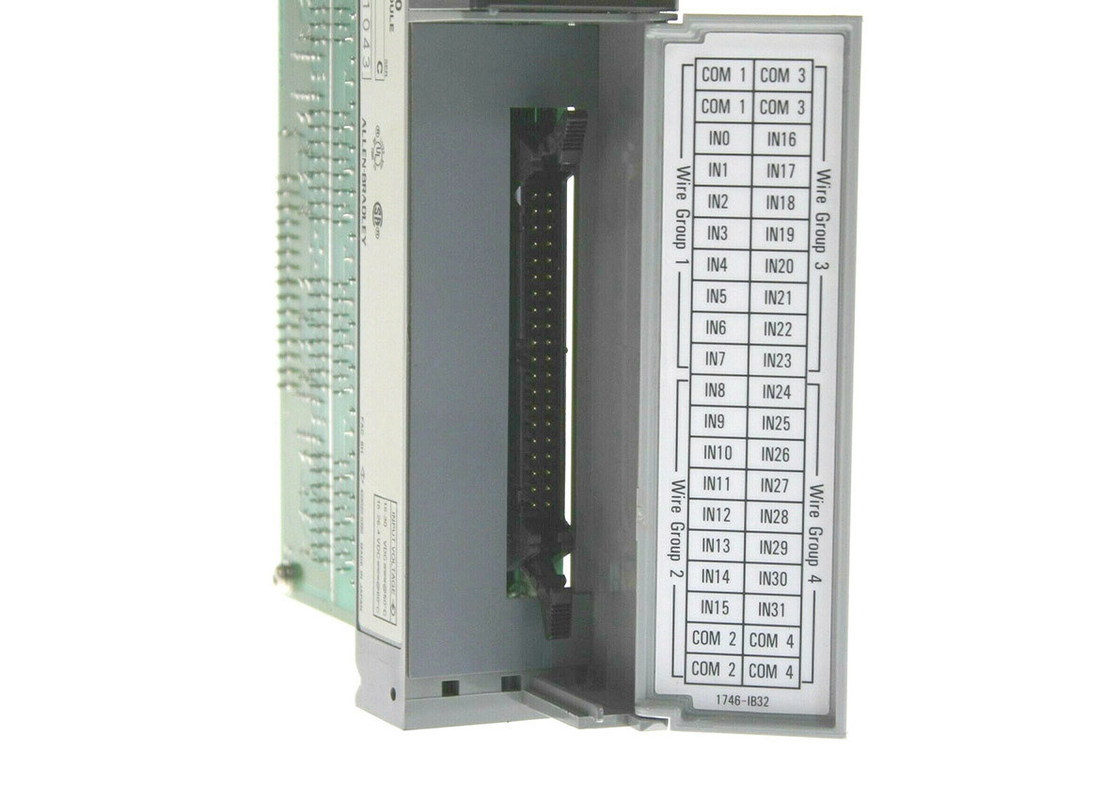

Bij de installatie van de module moet worden gewaarborgd dat het vermogen van het chassis wordt verwijderd, aangezien deze module niet removal and insertion under power (RIUP) ondersteunt.Het wordt geleverd met een afneembare terminal blok dat het mogelijk maakt bedrading op afstand naar de module evenals vereenvoudigd onderhoud als de RTB toestaat het inbrengen van een andere module van hetzelfde type.
De 1746-IB32 biedt isolatie van de backplane getest bij 1500 Volt AC gedurende 60 seconden tussen de backplane en de I/O en heeft een 1500 Volt AC dielektrische weerstand.De minimale spanning over zijn circuit in de staat ON is 15.0 volt gelijkstroom en in de uit-toestand een maximale spanningsdaling van 5,0 volt gelijkstroom en een maximale lekstroom van 1,5 mA.De module 1746-IB32 heeft een maximale signaalvertragingstijd van 3 ms over zijn ingangen in de ON- en de OFF-modus en heeft een totale nominale invoerstroom van 5.1 mA bij een nominale DC-spanning van 24 volt. The 1746-IB32 has an operating temperature bracket between 0 and 60 degrees Celsius (32 and 140 degrees Celsius) at 5 to 95% non-condensing humidity and it has an operational vibrational withstand of 1G at 5 to 200 Hertz and a shock rating of 30G.
