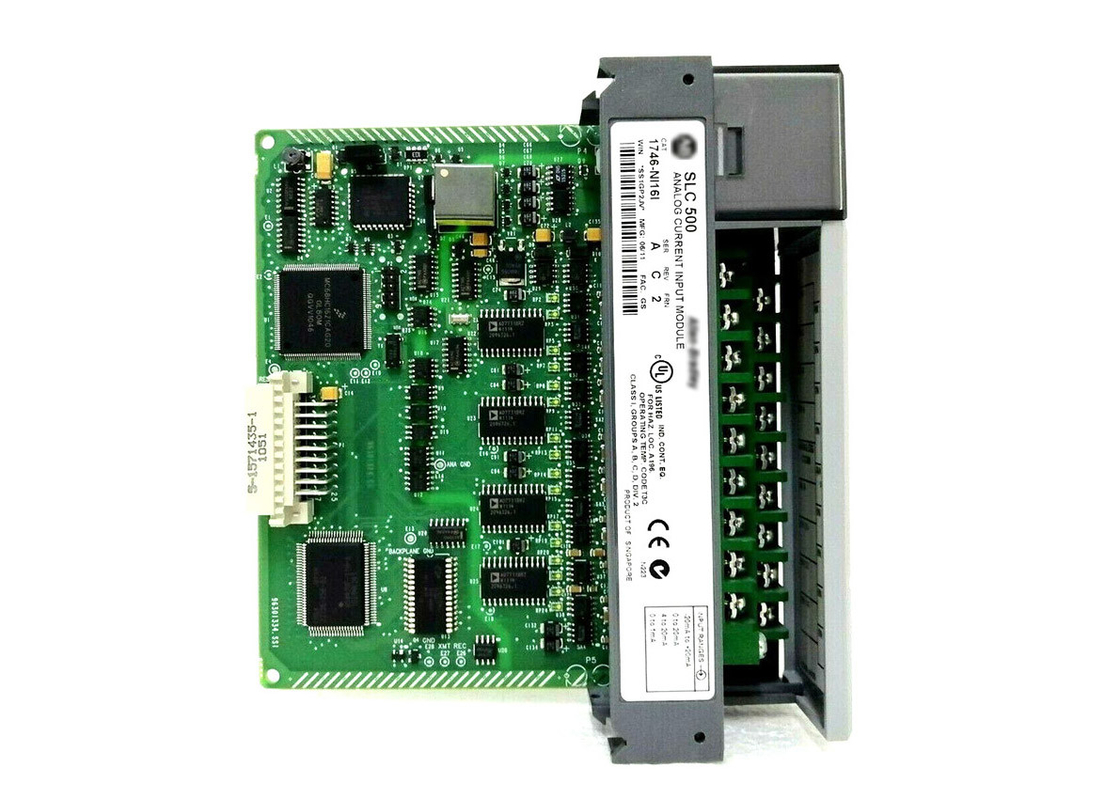

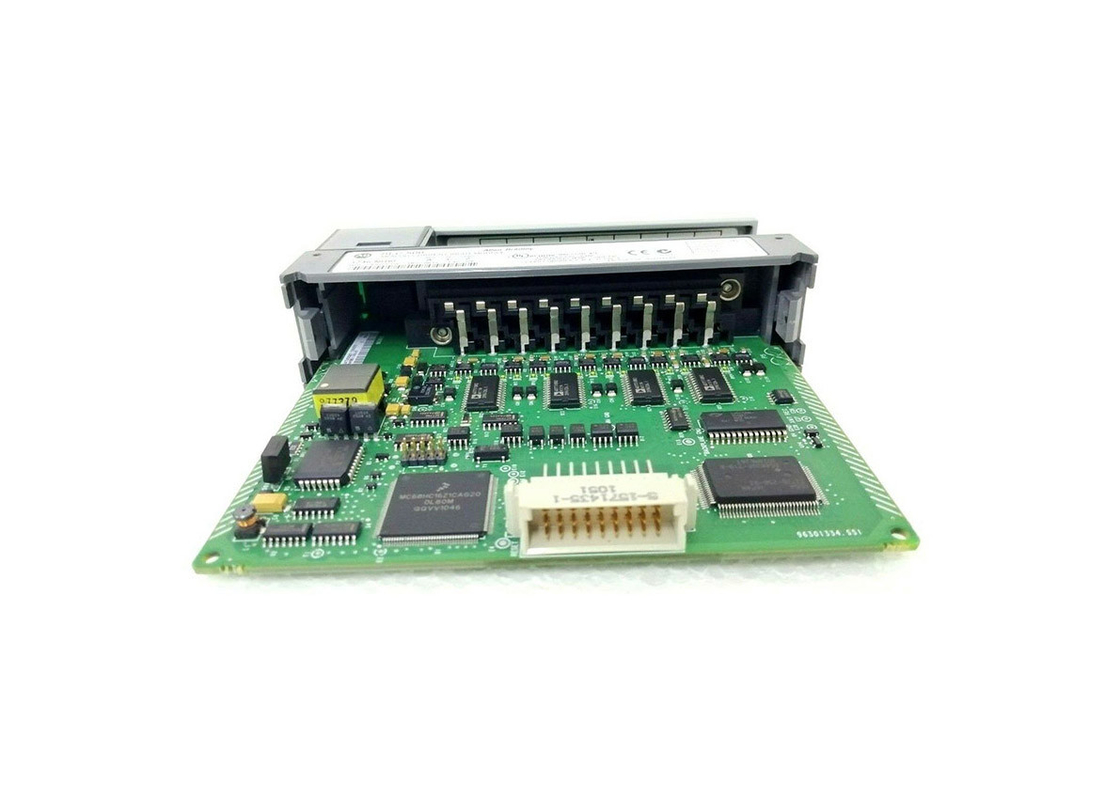

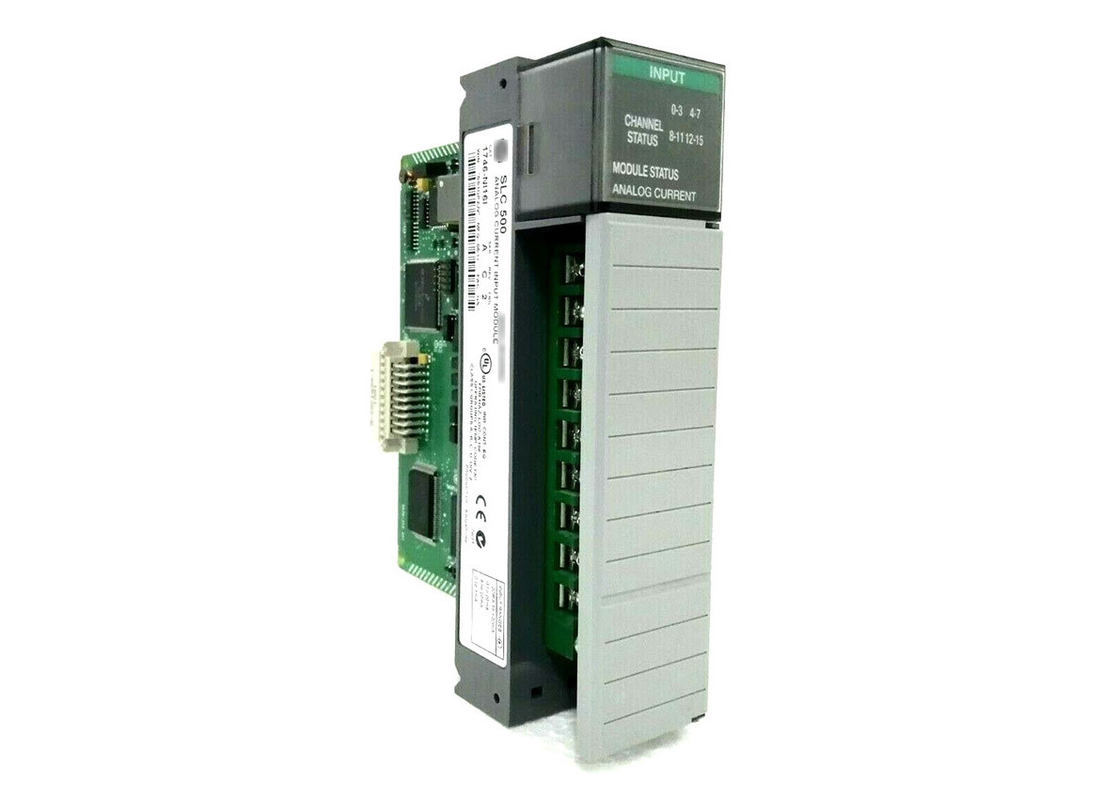

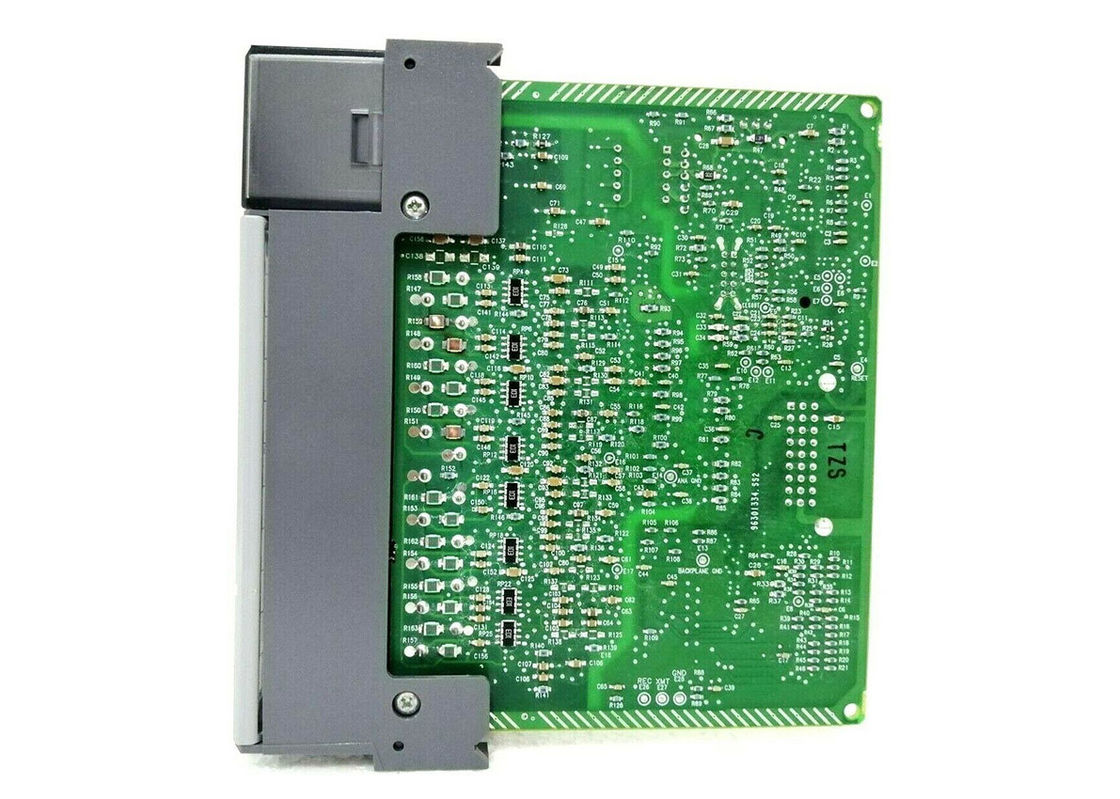

AB 1746-NI16I, enig-Groef SLC 500 Analoge I/O Module
-
-
Grote Afbeelding :
AB 1746-NI16I, enig-Groef SLC 500 Analoge I/O Module
|
Productdetails:
| Plaats van herkomst: |
De V.S. |
| Merknaam: |
AB |
| Modelnummer: |
1746-NI16I |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: |
1 |
| Prijs: |
Onderhandelbaar |
| Verpakking Details: |
Nieuw in originele doos |
| Levertijd: |
5-8 het werkdagen |
| Betalingscondities: |
T/T |
| Levering vermogen: |
100 |
|
Gedetailleerde productomschrijving
| Merk: |
AB |
Model: |
1746-NI16I |
| Reeks: |
SLC 500 |
Stapreactie: |
9-630 milliseconden |
| Backplane Stroom (5 Volts): |
125 milliamps |
Moduletype: |
Analoge I/O Module |
| Input: |
Zestien (16) |
Chassisplaats: |
Om het even welke I/O modulegroef behalve groef 0 |
| Markeren: |
240VAC de geïsoleerde Module van de Relaisoutput, PLCsmicrocomputermodule In vaste toestand, Module van de de Logicaoutput van ESCPP de Positieve |
AB 1746-NI16I, enkelvoudige SLC 500 analoge I/O module
Technische specificaties voor 1746-NI16I
| Vervaardiging |
Rockwell Automation |
| Merken |
AB |
| Deelnummer/catalogusnummer. |
1746-NI16I |
| Reeks |
SLC 500 |
| Modultype |
Analoog I/O-module |
| Achtergrondstroom (5 volt) |
125 milliampère |
| Inbreng |
Zestien (16) |
| Achtergrondstroom (24 volt gelijkstroom) |
75 milliampère |
| Elektrisch signaaltype |
0 tot 20 mA, 4 tot 20 mA, ±20 mA en 0 tot 1 mA |
| Bandbreedte |
6-250 Hertz |
| Locatie van het chassis |
Alle I/O-module-slots met uitzondering van slot 0 |
| Stapreactie |
9-630 milliseconden |
| Achtergrondstroom |
(5 Volt) 125 mA;(24 Volt DC)75 mA |
| Thermische dissipatie |
2.43 Watt |
| Tipe omzetting |
Sigma-Delta |
| Toepassingen |
Combinatie 120 volt wisselstroom-in/uit |
| Invoerfiltering |
Digitaal filter met laagdoorlaat met programmeerbare filterfrequenties |
| UPC |
10611320228196 |
| Invoerfilterfrequenties |
6 Hz, 10 Hz, 20 Hz, 40 Hz, 60 Hz, 80 Hz, 100 Hz, 250 Hz |
| Isolatie |
500 V ac-isolatie voor 1 seconde |
| LED-indicatoren |
5 indicatoren voor de groene status, één voor elke groep van 4 kanalen en één voor de status van de module |
| Aanbevolen kabel |
Belden #8761 of gelijkwaardig |
Ongeveer 1746-NI16I
De Allen Bradley 1746-NI16I is een Analog Input Module, met een resolutie van 16 bit en 16 ingangskanalen.De achtervlakstroom bij 5 volt is 125 mA.Het vermogen van de backplane is maximaal 2.425 Watt (0,625 Watt bij 5 Volt DC en 1,8 Watt bij 24 Volt DC).Het gemeenschappelijke modusspanningsbereik van deze module is +/-10.25 volt ten opzichte van de analoge gemeenschappelijke terminal.
Deze eenheid heeft een relatieve luchtvochtigheid van 5% tot 95% zonder condensatie.De werktemperatuur ligt tussen -25 en 60 graden Celsius (-13 en 140 graden Fahrenheit), terwijl de temperatuur bij niet-werkzaamheden tussen -40 en 85 graden Celsius (-40 en 185 graden Fahrenheit) ligt. De ingangsimpedantie is 249; de maximale ingangsspanning is ±8 Volt tussen de analoge gemeenschappelijke en elke ingangsterminal en de maximale ingangsstroom is ±30 mA. De warmteafvoer van deze module is 2.43 Watt, en de AIFM Connector van deze module is een 25-pin D-shell. Bij het installeren van modules in het chassis is het niet nodig om de eindblokken van de module te verwijderen.indien het eindblok wordt verwijderd, gebruik het label naast het eindblok om de locatie en het type module te identificeren.
Analooginvoer wordt gebruikt om analoge procesvariabelen te interfaceren om de grootte ervan te meten. It is primarily used to monitor or used as feedback signal for closed loop control systems to implement manual or automatic control with the use of control methods typically Proportional-Integral-Derivative (PID) algorithmZonder dit feedbacksignaal kan de automatische besturing niet volledig worden uitgevoerd.
Hoewel de RSLogix 500-programmeringssoftware kan worden geconfigureerd, kunnen ook andere parameters worden gedefinieerd om de werking van de module te verfijnen.Het heeft een door de gebruiker te selecteren gegevensformaat zoals Engineering Units, Scaled for PID, Proportional Counts met een bereik van -32,768 tot +32,767 en Proportional Counts met een door de gebruiker gedefinieerd bereik, alleen klasse 3.Deze module heeft ook de mogelijkheid om een open circuit te detecteren met betrekking tot het invoerkanaal. De module's tijd om te activeren is minder dan 5 seconden. Bij het bedraden van signalen naar de module, wordt aanbevolen kabel Belden #8761 of een gelijkwaardig kan worden gebruikt. Gebruik een maximale draadgrootte van 14 AWG.Tot twee (2) draden kunnen per terminal worden afgeslotenDeze worden aanbevolen om rommel en moeilijkheden bij het sluiten van de module deur te voorkomen.

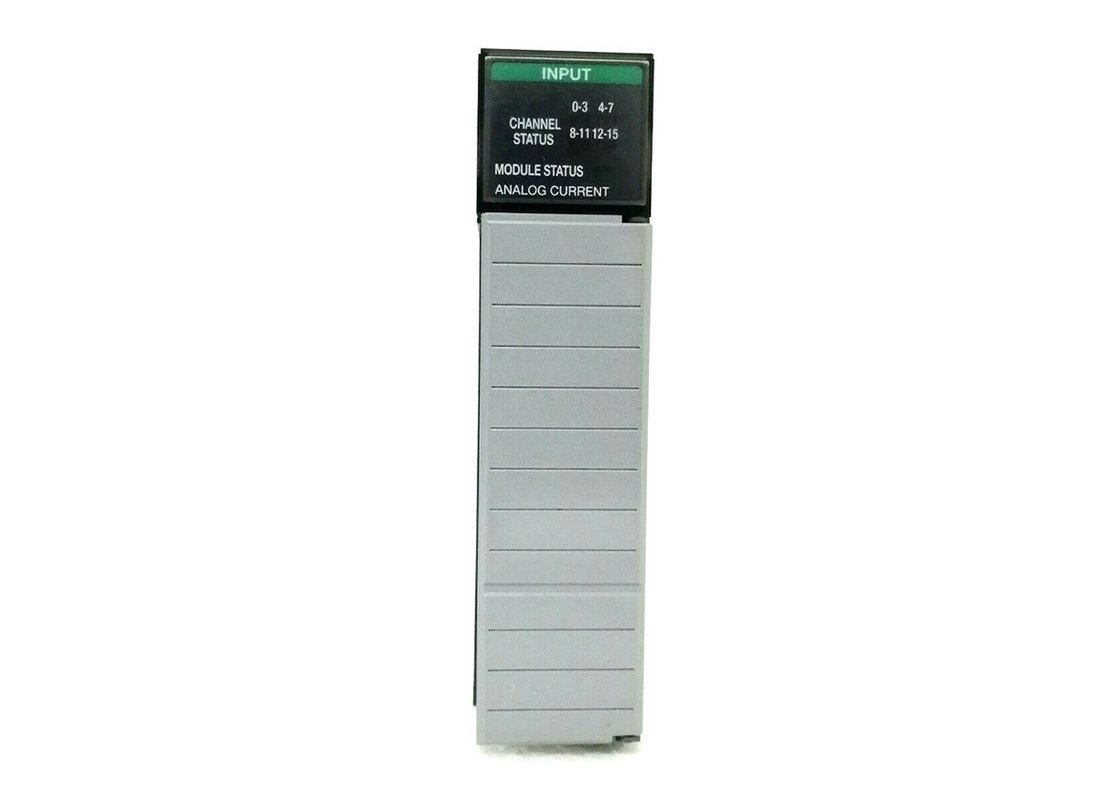

Deze High-Resolution Analog Input-module heeft 5 groene statusindicatoren, één voor elke groep van 4 kanalen.en één voor de module-status om een visuele indicatie te geven van de toestand van de module en de werking van het kanaal.
