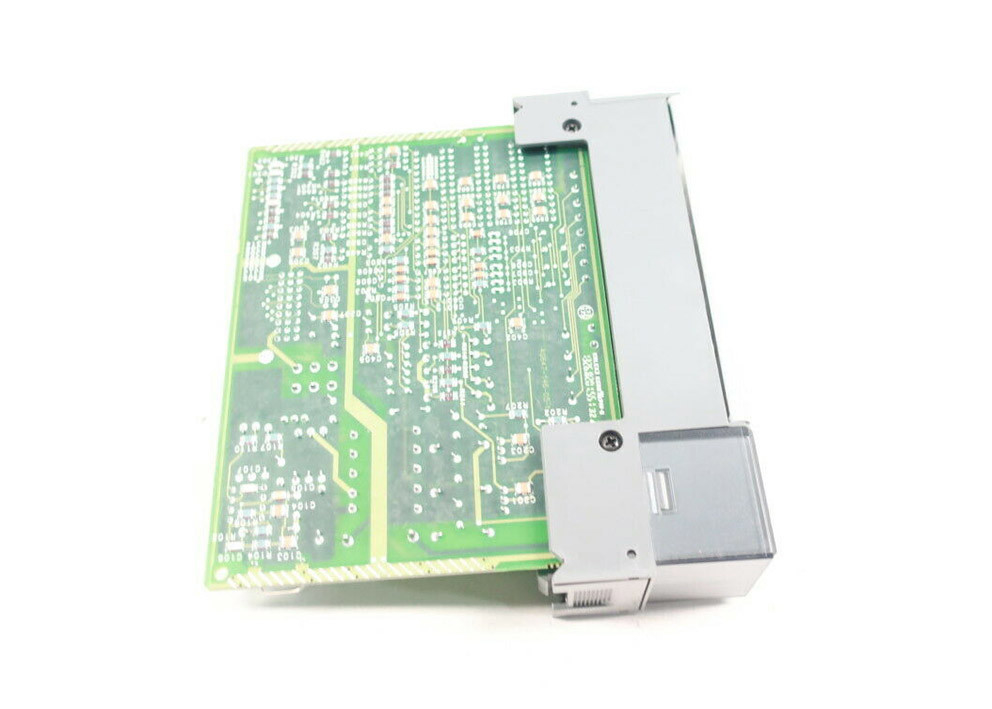

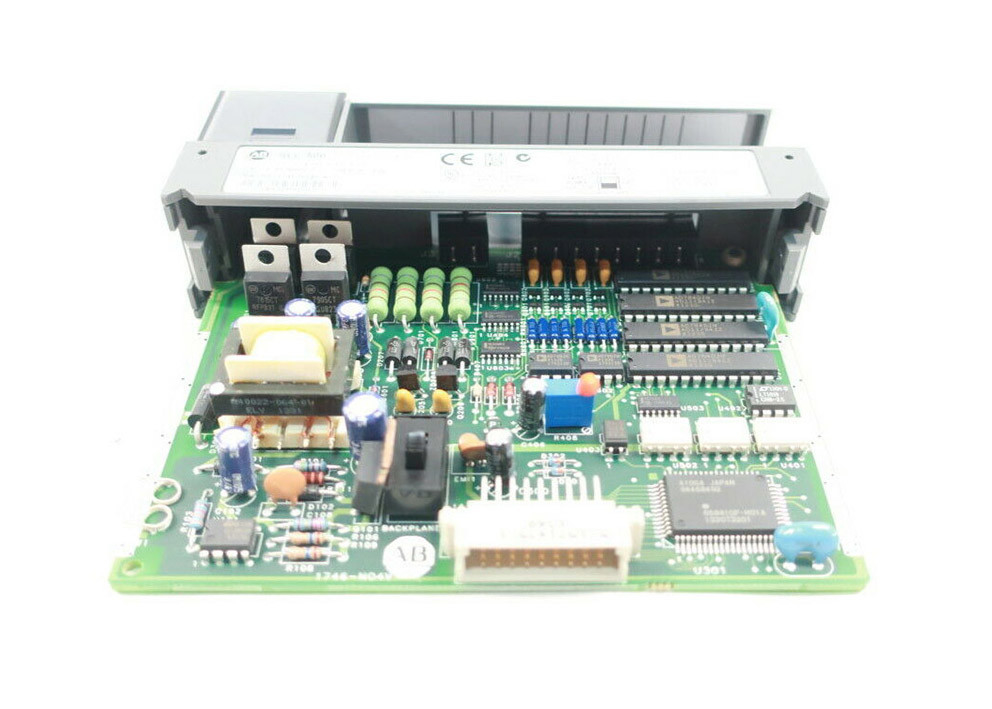

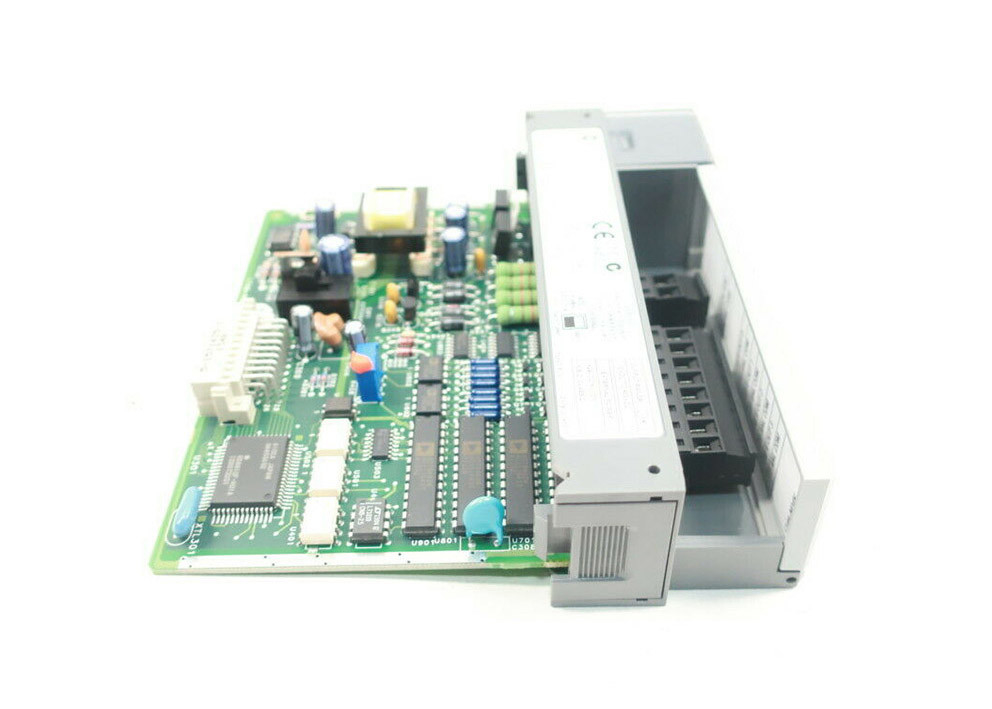

AB 1746-NO4V, SLC 500 Analoge Outputmodule, 10 VDC

De AB 1746-NO4V is een vier (4) punts, niet-geïsoleerde SLC 500 standaard analoge spanningsuitgangsmodule.Het heeft een uitgangsbereik van -10 tot
10 Volt -1 LSB DC met backplane stroomwaarden van 55 mA bij 5 Volt en 145 mA bij 24 Volt.Er kan een externe 24 VDC-voeding worden gebruikt
deze module door SW1 extern te activeren.Als de voeding van de backplane voldoende is, kan de voeding van de backplane als stroombron hiervan worden gebruikt
module in plaats van een externe voeding.De 1746-NO4V heeft een veldbedrading naar backplane-isolatie van 500 volt DC en een maximale belastingsreactantie
van 1 µF en een maximale belastingsstroom van 10 mA.

Deze module is een in de fabriek gekalibreerde module en gebruikt een 16-bits twee-complement binair communicatieformaat.De 1746-NO4V is bijgesloten

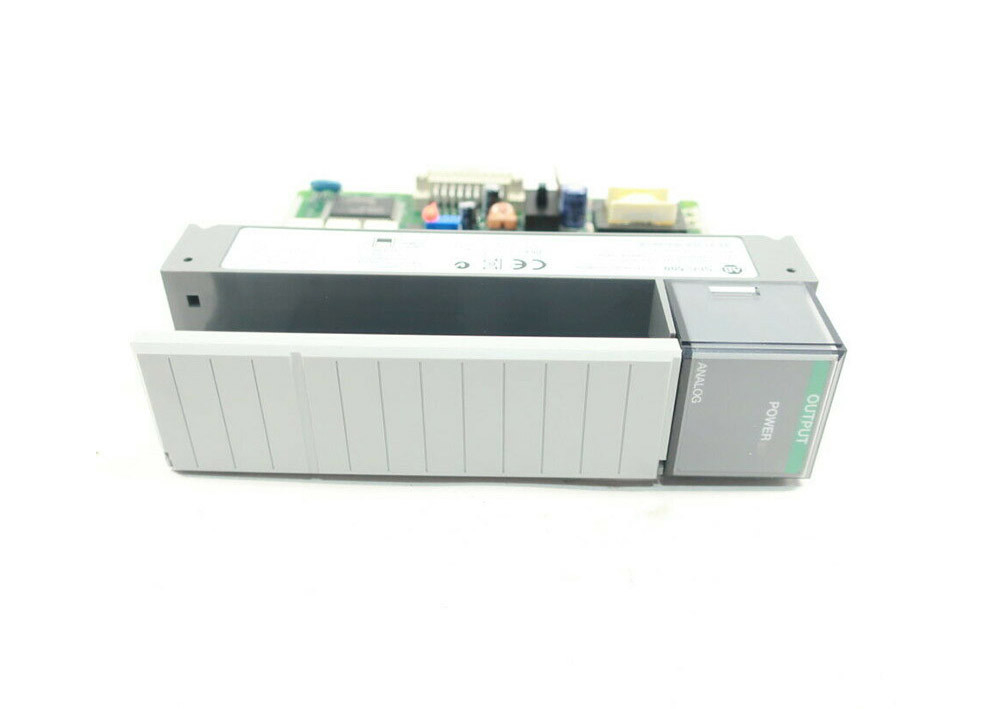

een open behuizing en wordt gemonteerd op een chassis uit 1746.Het is ook uitgerust met een LED-statusindicator en een verwijderbaar klemmenblok (RTB).
De aanbevolen draadmaat voor deze module is #14 AWG maximale draadmaat.De updatetijd is 512 µs voor alle kanalen die parallel zijn, en
het heeft een stapreactietijd van 2,5 ms bij 95%.De bedrijfstemperatuur van de 1746-NO4V varieert van 32 tot 140 graden Fahrenheit, zijn
niet-werkende temperatuur varieert van -40 tot 185 graden Fahrenheit en de niet-condenserende relatieve vochtigheid voor gebruik en opslag is 5
tot 95%.De 1746-NO4V's hebben een maximale algehele nauwkeurigheidsdrift van +/- 54 ppm/graden Celsius volledige schaal.

De AB 1746-NO4V-module is een programmeerbare logische controller (PLC) analoge uitgangsmodule die behoort tot het SLC 500-product
platform.De uitgangskanalen van deze module produceren spanningssignalen variërend van -10 tot +10VDC signalen.

Bij het installeren van deze module op het chassis kunnen bepaalde richtlijnen worden gebruikt om de ideale slot- of chassistoewijzing van de module te bepalen.
Er wordt rekening gehouden met twee (2) algemene factoren, zoals omgevingstemperatuur en elektrische ruis.Voor elektrische ruis wordt de module aanbevolen
niet in de buurt van wisselstroom of hoge gelijkspanning worden geïnstalleerd.Bovendien is het het beste om deze module uit de buurt van de systeemvoeding te installeren.Voor
rekening houdend met de omgevingstemperatuur, is het chassis dat zich het dichtst bij de onderkant van de behuizing bevindt, het aanbevolen installatiechassis.

Deze module ondersteunt geen verwijdering onder stroom.Verwijder deze module nooit wanneer er stroom op staat, aangezien er elektrische bogen kunnen ontstaan

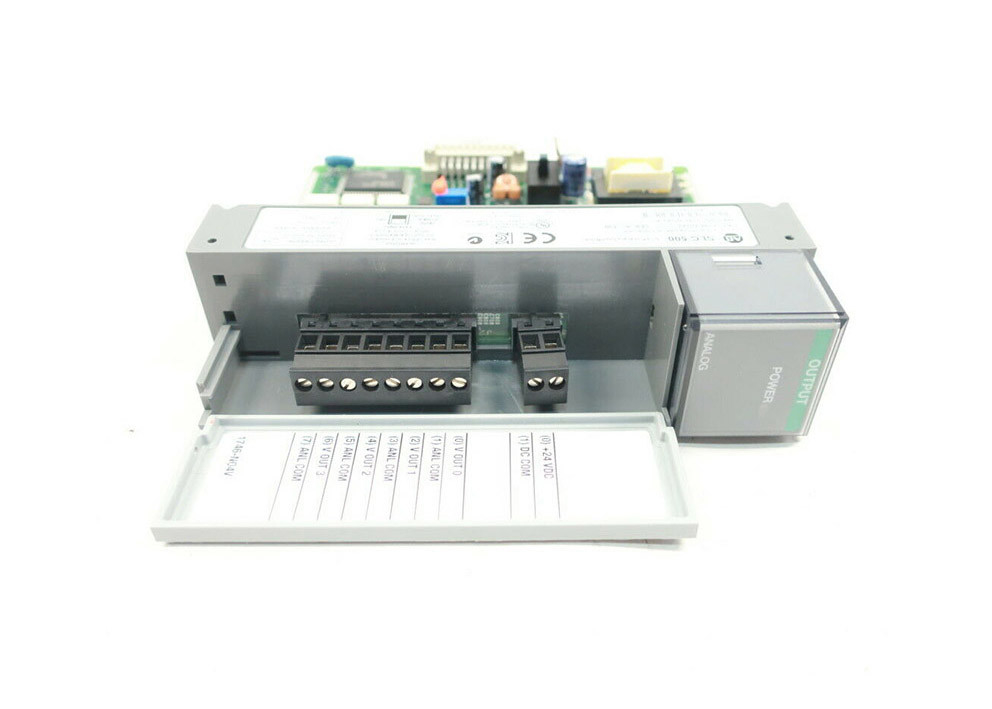

schade aan het elektronische circuit.De module kan ook worden geïnstalleerd met het verwijderbare aansluitblok (RTB) in het voorpaneel.Gebruik
14 AWG draad en beperk een maximum van twee (2) draden die eindigen in dezelfde aansluiting.Dit is om zowel ruimte te bieden voor het oplossen van problemen als voor zijn
de modulekap kan sluiten.

Analoge uitgangen kunnen worden toegewezen aan een PID-controlleruitgang, een resultaat van een wiskundige bewerking of een handmatige waarde ingevoerd vanaf een menselijke machine
Interface (HMI) of Supervisory Control and Data Acquisition (SCADA).Dit zijn bronnen voor besturingscommando's.Het mag ook gewend zijn
signalen opnieuw verzenden ter referentie van andere apparaten om hun monitoring-, opname- en conversietoepassingen te implementeren.Voor stand-alone
controllers die besturingscoördinatie vereisen, zoals een load sharing-functie, kunnen analoge uitgangen worden gebruikt om het referentiesignaal van iedereen te verzenden
betrokken controllers en apparaten.
