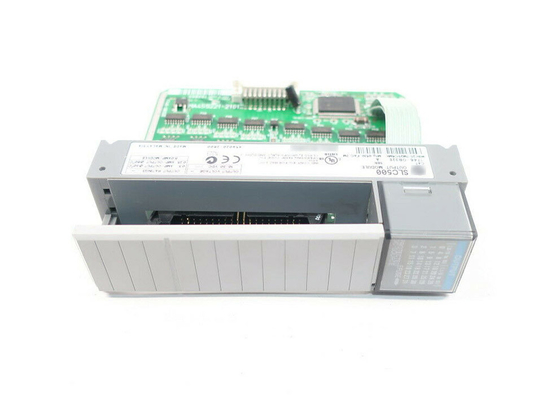

AB 1746-OB32, SLC 500 Digital DC Output Module, 24VDC
Technische specificaties voor 1746-OB32
| Vervaardiging |
Rockwell Automation |
| Brandnaam |
AB |
| Deelnummer/catalogusnummer. |
1746-OB32 |
| Reeks |
SLC 500 |
| Modultype |
Digitale DC-uitgangsmodule |
| Outputs |
32 |
| Spanningsbereik |
5-50 volt gelijkstroom |
| Stroom/uitgang |
00,5-0,25 ampère |
| Aantal output |
Dertigtwintig (32) |
| Stroom/module |
8 ampère |
| Punt Per gemeenschappelijk |
Zestien (16) |
| Achtergrondstroom (5 volt) |
190 milliampère |
| Nominale productie |
24VDC |
| Toepassingen |
Hoge stroom |
| Toepassingen |
Hoge stroom |
| Stapreactie |
60 milliseconden in, 2,5 milliseconden uit. |
| Achtergrondstroom |
(5 volt) 190 mA |
| UPC |
10662468092903 |
| Signalvertraging, aan. |
0.1 ms |
| UNSPSC |
32151705 |
| Signalvertraging, uit |
1.0 ms |
| Elektronische bescherming |
- Nee, niet echt. |
Ongeveer 1746-OB32
De 1746-OB32 is een 32-kanaals digitale uitgangsmodule van AB.
De uitgangsspanning is 24 V DC.De 1746-OB32 heeft 32 uitgangen met 16 punten per gemeenschappelijke en het heeft een bron operationele spanning variërend tussen 5 en 50V DCDe 1746-OB32-module trekt 0,19A achtergrondstroom op bij 5V DC
Het heeft een maximale signaalvertragingstijd van 0,1 ms in ON en
1 ms in OFF-stand en het maximale stroomlek in de OFF-stand is 1 mA.
De 1746-OB32 heeft een nominale stroom van 0,25A bij 0-60 graden Celsius op elk uitgangspunt en een minimale stroombelasting van 1mA voor elke uitgang
De module heeft een gemiddelde nominale stroom van 8A en een stroom van 2A per gemeenschappelijke.
is 1,2 V bij 0,5 A en heeft een golf van 1,0 A gedurende 1 ms, elke 2 seconden herhaalbaar over elk uitgangspunt, een vermogensafbraak van 0,172 W per punt,
en een totale modulewarmteafvoer van 6,45 W.
De1746-OB32'swerktemperatuur tussen 0 en 60 graden Celsius (32 en 140 graden Fahrenheit) bij 5-95% niet-condensatie
Het heeft een C-UL- en UL-lijst.
Industrial Control Equipment voor de certificering Klasse I, Divisie 2, Groep A, B, C, D Gevaarlijke locaties en is geclassificeerd volgens de NEMA-norm ICS
2-230 Geluidsdichtheid.
De 1746-OB32 is een 32-kanaals discrete input module die door AB wordt vervaardigd voor het SLC 500 controllerplatform.
Deze module is hoofdzakelijk bestemd voor het activeren of activeren van discrete apparaten zoals pilootlampen, buzzers, hoorn, sirene en activeringsapparaten.
De uitgangsspanning van deze module bedraagt 24VDC en kan rechtstreeks aan de genoemde apparaten worden aangesloten.
indien de uitgangsapparatuur niet compatibel is met de gelijkstroomuitgang, met name
als deze module werkt met een wisselspanning, kan deze module nog steeds worden gebruikt door een tussenliggende functie te implementeren.
De normaal open (NO) of normaal gesloten (NC) contacten zijn aangesloten op de wisselspanning.
In oude bedrade systemen waar elektrisch geluid aanwezig is, kan tussenstellen ook worden gebruikt als externe module-isolatie.
van externe schade of ongewenste gedragingen als gevolg van slechte aarding en bedrading van oude systemen als gevolg van ongedocumenteerde reparaties en aanpassingen.
Deze module wordt geleverd met een verwijderbaar terminalblok (RTB), Octal Door label, een 32 LED licht gewijd voor elk kanaal en een kleur-codeerde
Deze connectoren of bedradingssystemen zijn afgestemd op de modulesystemen die door AN AB zijn gemaakt, zoals 1746-N3 of 1492.
Deze modules zijn compatibel met deze module om een goede afsluiting en een adequate draadgrootte te garanderen.
De draad van de modules is voorgeassembleerd en zorgt ervoor dat de deur van de modules in staat is om de eindbedrading te bedekken.
De draadgroottes nemen het voorpaneel te veel in, waardoor het lastig wordt om problemen op te lossen, zelfs als je de module deur sluit.
