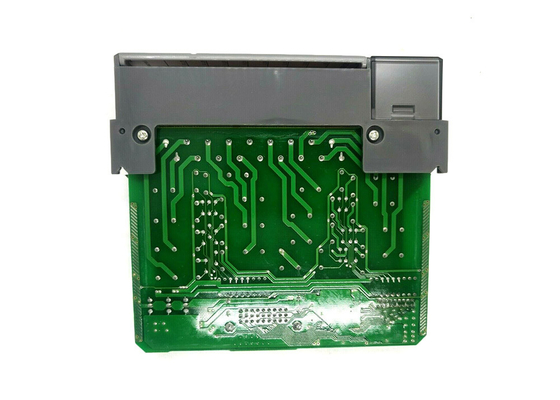

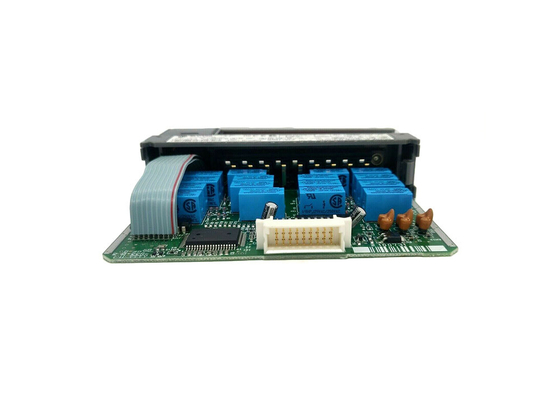

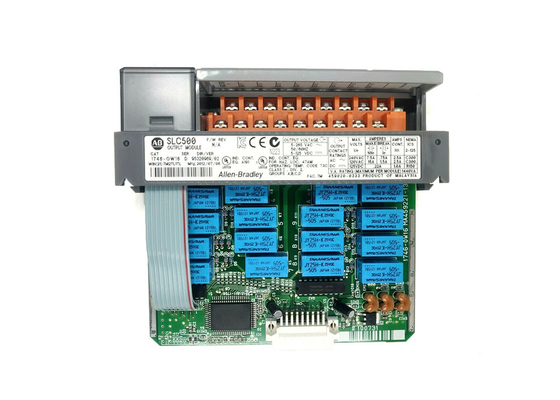

AB 1746-OW16, SLC 500 Digitale Contact Uitgangsmodule
Technische specificaties voor 1746-OW16
| Fabrikant |
Rockwell Automation |
| Merk |
AB |
| Onderdeelnummer/Catalogusnr. |
1746-OW16 |
| Serie |
SLC 500 |
| Module Type |
Digitale Contact Uitgangsmodule |
| Uitgangen |
16 |
| Bedrijfsspanning |
5-265 Volt AC of 5-125 Volt DC |
| Aantal groepen |
2 |
| Punten per groep |
8 |
| Uitgangstypes |
N.O. Relaiscontact |
| Toepassingen |
Relaiscontact Uitgangen (8 per Gemeenschappelijk) |
| Stroom/Uitgang (120 VAC) |
1,5 ampère |
| Staprespons |
60 milliseconden in, 2,5 milliseconden uit |
| Stroom/Uitgang (24VDC) |
1,2 ampère |
| UPC |
10662468067079 |
| Backplane stroom |
170-180 milliampère |
| UNSPSC |
32151705 |
| Signaalvertraging, max. resistieve belasting |
Aan = 10,0 ms Uit = 10,0 ms |
| Programmeersoftware |
RSLogix 500 |
Over 1746-OW16
De AB 1746-OW16 is een AB discrete uitgangsmodule die wordt gebruikt met de SLC 500 productfamilie. Deze module is een relaisuitgangsmodule of wordt soms aangeduid als een droogcontact uitgangsmodule.
Deze module is ideaal voor gebruik in toepassingen waar een mix van spanningscategorieën bestaat. Spanningscategorieën zoals DC-spanning met een bereik van 5 -125 VDC en 5 - 265 VA. Het heeft twee (2) ingroepen met één (1) gemeenschappelijke aansluiting per groep. Deze groeperingen stellen één groep in staat om met een DC-spanning te werken, terwijl de andere groep met een AC-spanning werkt. Het kan ook worden gebruikt met zowel DC-spanning als AC-spanning ingangen. Het gebruik van deze module elimineert de noodzaak om interposerende circuits te implementeren.
Bij gebruik met 120VAC is de breekampèrewaarde 15 A, terwijl de breekwaarde 1,5 A is. Voor 240VAC is de maakampèrewaarde 7,5 A en de breekampèrewaarde 0,75 A. Continue stroom voor AC-werking is 2,5 A. Bij gebruik met 125 VDC is de maakcontactwaarde 0,22 A en de breekcontactwaarde 1,2 A. Bij 125 VDC is de continue stroom 1,0 A en 2,0 A bij 24VDC werking. Overspanningsbeveiligingsapparaten worden aanbevolen om extern voor elk kanaal te worden geïnstalleerd. Het gebruik van deze apparaten voorkomt schade aan de module en verlengt zo de levensduur van de module.
De SLC-productfamilie gebruikt RSLogix 500 programmeersoftware. Met deze programmeersoftware kunnen modules, zoals 1746-OW16, worden geconfigureerd, geparametriseerd en geprogrammeerd voor een werking die voldoet aan de besturingsvereisten.
De AB 1746-OW16 is een discrete uitgangsmodule van AB's SLC 500. Het wordt gebruikt in Deze module heeft zestien (16) relaiscontactuitgangen met twee (2) groepen met acht (8) punten per gemeenschappelijk.
Installatie van deze module vereist geen blootstelling aan chemicaliën, aangezien chemicaliën de afdichtingseigenschappen van de afdichtingsmaterialen kunnen aantasten. Inspecteer de module periodiek op chemische schade.
De 1746-OW16 heeft twee bedrijfsspanningen: 5 - 125V DC en 5 - 265V DC. Het heeft 10 ms signaalvertraging in zowel de AAN- als UIT-toestanden bij de maximale resistieve belasting. De 1746-OW16 heeft een hoger backplane stroomverbruik in vergelijking met andere relaisuitgangsmodules. Het heeft een backplane stroomverbruik van 0,17 A bij 5V DC en een backplane stroomverbruik van 0,18 A bij 24V DC. Het heeft een minimale belastingsstroom van 10 mA bij 5V DC. De 1746-OW16 heeft een maximale thermische dissipatie van 5,7 W. Het heeft ook een maximale continue stroom per module van 16 A. Let op de continue stroom per module om ervoor te zorgen dat de continue stroom per module beperkt is, zodat het modulevermogen niet meer dan 1440VA bedraagt.
De 1746-OW16 is gemakkelijk te gebruiken. Het kan worden geconfigureerd met behulp van compatibele Windows-programmeersoftware of de handheld terminal (HHT). Daarom kunt u de module instellen met behulp van uw computer. Het heeft ook een verwijderbare klemmenstrook waarmee u gemakkelijk kabels of jumpers op de module kunt aansluiten. Beveilig de externe aansluitingen op de module met behulp van de schuifvergrendelingen, schroeven, schroefconnectoren of de andere aansluitmiddelen die bij dit product worden geleverd.
Technische beschrijving van 1746-OW16
De AB 1746-OW16 is een SLC 500 Digitale Contact Uitgangsmodule. Deze Digitale Contact Uitgangsmodule heeft een Bedrijfsspanning van 5-265 Volt AC of 5-125 Volt DC en 16 N.O. Relaiscontact Uitgangen. Het is bedoeld voor Relaiscontact Uitgangen (8 per Gemeenschappelijk) Toepassingen.
