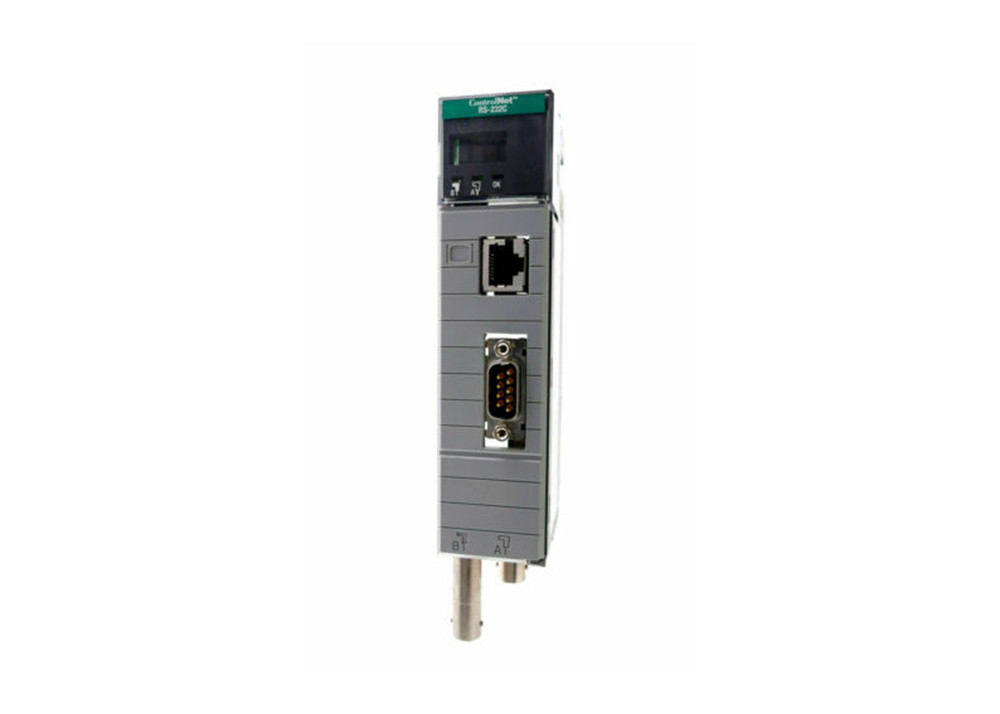

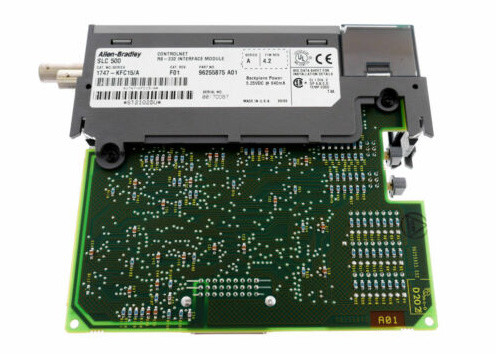

AB 1747-KFC15, SLC 500 ControlNet rs-232 Interfacemodule

De AB 1747-KFC15 is een SLC500 ControlNet RS-232 Interface module. Deze module communiceert met de SLC 500 processor via het ControlNet netwerk. De AB 1747-KFC15 onderzoekt het ladderprogramma van de processor. Deze module wordt geleverd met software voor het bewaken van de programmatuur en het wijzigen van programma's. Deze module is een brug tussen het ControlNet netwerk en de RS-232C seriële poort van de SLC500 processor. De 1747-KFC15 maakt verbinding met een ControlNet netwerk via een (kanaal A) of beide BNC-connectoren. Hij verbindt via een standaard ControlNet coaxiale aftakking. De AB 1747-KFC15 heeft twee verbindingspoorten. Er is een RS-232C seriële poort en een netwerktoegangspoort. De RS-232C seriële poort biedt half-duplex en full-duplex compatibiliteit. Beide communiceren met de seriële poort op uw SLC500 processor. De netwerktoegangspoort verbindt de ControlNet programmeerterminal met deze module. Dit is voor volledige netwerktoegang zonder de kabelbedrading te onderbreken. De seriële poort gebruikt het DF1-protocol wanneer de netwerktoegangspoort direct wordt afgehandeld.
De AB 1747-KFC15 is configureerbaar met de DIP- en draaiknoppen in de module. Deze module is open apparatuur. Hij moet tijdens de werking in zijn behuizing worden geïnstalleerd om veiligheidsbescherming te bieden. Deze module heeft een bedrijfstemperatuur van 32-140° F. De opslagtemperatuur van deze module is van -40-185° F. De relatieve vochtigheid van deze module is van 5-95% niet-condenserend. Koppel de connectoren niet los tenzij de stroom is uitgeschakeld.
