AB 1747-L511, SLC 500 Modulaire Hardware, 0 tot 60 Graden van Celsius

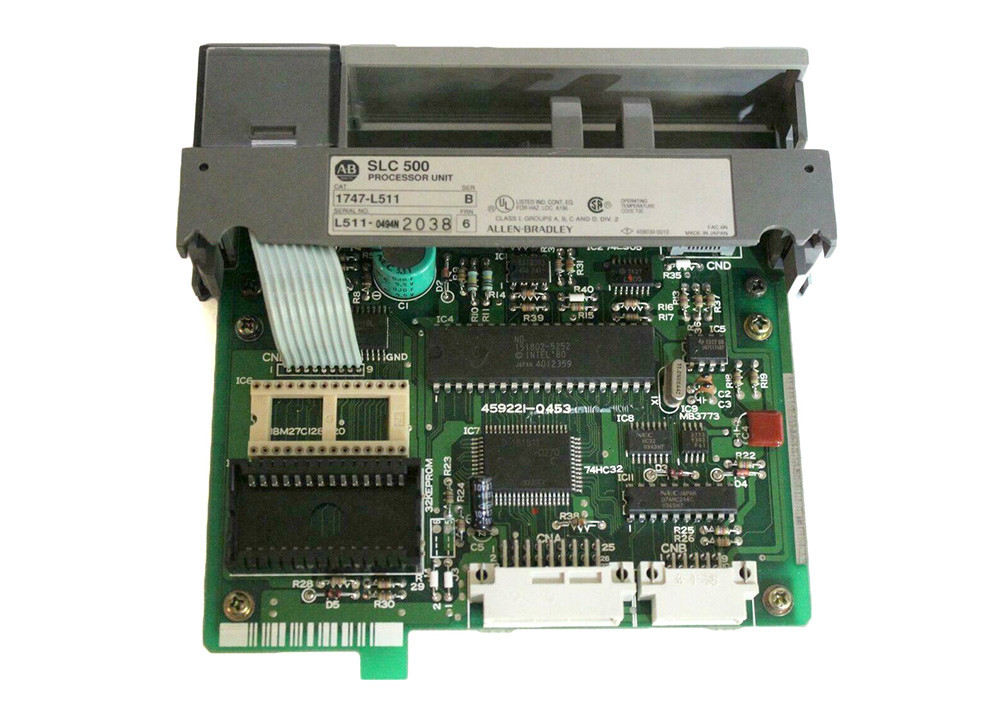

De Allen Bradley 1747-L511 is een SLC 5/01 processor en onderdeel van het SLC 500-systeem.materiaalbehandelingenHet bevat een op de PLC-5-processor gebaseerde geavanceerde instructieset en kan zelfstandig of verspreid worden voor SCADA-toepassingen.

De 1747-L511-processor heeft een totaal gebruikersgeheugen van 1 K. Het heeft tot 960 lokale digitale I / O; de scantijd per zoekwoord is 8 milliseconden en het heeft een I / O-scantijd van 2,6 milliseconden.met een achtervlakstroom van 350 mA bij 5 volt gelijkstroom en 105 mA bij 24 volt gelijkstroomVoor communicatie gebruikt het DH-485 dat alleen berichten kan verzenden of ontvangen, maar deze niet kan initiëren.Voor programmering, ondersteunt het RSLogix 500-software.

Deze module is niet compatibel met de modules 1746-BLM, 1746-BTM, 1746-MPM, 1746-HS, 1746-HSCE, 1746-QV, 1747-SN, 1747-SDN of 1747-SCNR15.Het is bestemd voor gebruik in schone en droge industriële omgevingen, met een werktemperatuur van 0-60 graden Celsius en een werkschok van 30 g. Het heeft een back-upbatterij voor de module 1747-L514 en een back-upcondensator voor de module 1747-L511,en bevat rood PC RUN, CPU FAULT, FORCED I/O en BATTERY LOW, LED-statusindicatoren voor probleemoplossing en diagnose.

De 1747-L511 is de entry-level processor van de modulaire hardware van de SLC 500.Deze processor heeft de meest elementaire functies met een 1KB geheugen waardoor het in staat tot 3940 IO signalen te verwerkenDeze module ondersteunt echter geen implementatie van Remote I/O-topologie.Deze processor is UL geregistreerd naar de Amerikaanse en Canadese veiligheidsnormen, CE-conform en met C-Tick gemarkeerd.

Deze processor heeft een geheugen back-up optie van elektrisch verwijderbaar programmabel lees-alleen geheugen (EEPROM) dat in feite een niet-vluchtig geheugen, This non-volatile memory may be used to permanently store a the Programmable Logic Controller (PLC) program to prevent accidental deletion that is commonly caused by power surges and draining of the batteryHet kan ook worden geconfigureerd om het gebruikersprogramma automatisch te laden telkens wanneer een stroomcyclus wordt gestart.

Het geïntegreerde geheugen van deze processor is een Random Access Memory (RAM) dat wordt onderhouden door een lithiumbatterie die tot twee (2) jaar kan meegaan.De batterijlading wordt aangegeven door het LED-licht Battery Low dat wordt geactiveerd wanneer de batterijspanning laag isDeze batterij is vervangbaar met 1747-BA, maar vervang de batterij niet met de stroom verwijderd. De processor moet actief worden aangesloten bij het vervangen anders worden de gebruikersprogramma's verwijderd.

Deze processor heeft andere geïnstalleerde LED-statusindicatoren naast de batterijindicator.
