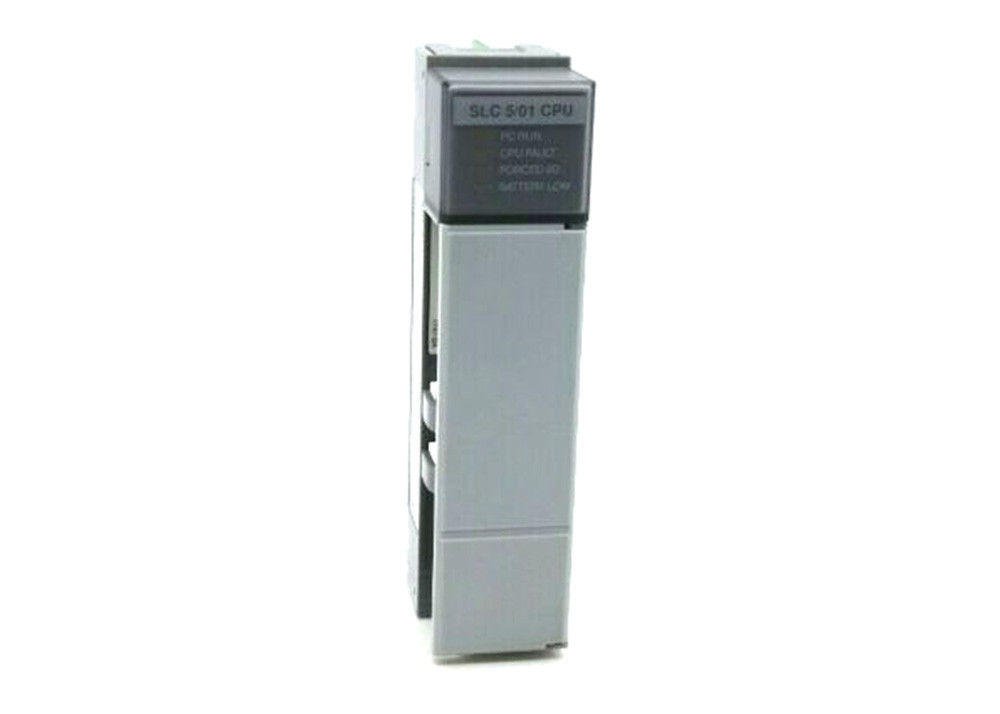

AB 1747-L514, de Bewerker van SLC 500, last 0 van de 1746 Chassis in
-
-
Grote Afbeelding :

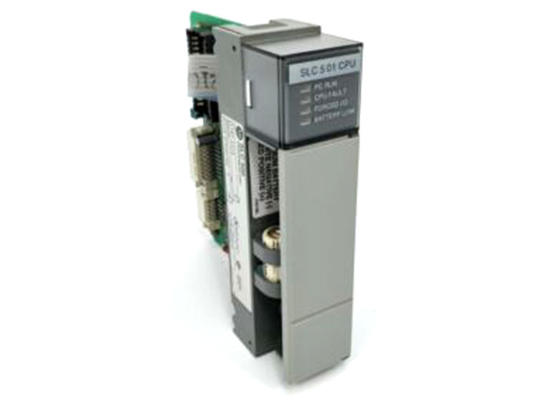

AB 1747-L514, de Bewerker van SLC 500, last 0 van de 1746 Chassis in
|
Productdetails:
Plaats van herkomst: |
De V.S. |
Merknaam: |
AB |
Modelnummer: |
1747-L514 |
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: |
1 |
Prijs: |
negotiable |
Verpakking Details: |
Nieuw in originele doos |
Levertijd: |
5-8 het werkdagen |
Betalingscondities: |
T/T |
Levering vermogen: |
100 |
|
Gedetailleerde productomschrijving
Merk: |
AB |
Model: |
1747-L514 |
Reeks: |
SLC 500 |
Product beschrijving:: |
SLC 500 modulaire de bewerkereenheid van de stijlhardware |
Programmageheugen: |
4K |
Geheugentype:: |
Condensator-gesteund RAM-geheugen |
I/O Aftastentijd: |
2,6 milliseconden |
I/O Chassis: |
3 |
Hoog licht: |
5V de Digitale I O Module van gelijkstroom, PLC Geïsoleerde Module van de Relaisoutput, PCM Microcomputermodule In vaste toestand |
AB 1747-L514, de Bewerker van SLC 500, last 0 van de 1746 Chassis in
Technische Beschrijvingen voor 1747-L514
Fabrikant |
Rockwell Automation |
Het artikelnummer/catalogiseert Nr. |
1747-L514 |
Merk |
AB |
Productomschrijving: |
SLC 500 modulaire de bewerkereenheid van de stijlhardware |
Programmeringssoftware: |
RSLogix 500 |
Programmageheugen |
4K |
Maximumaantal modules: |
30 modules |
Geheugentype: |
Condensator-gesteund RAM-geheugen |
Uitbreidingsgeheugen: |
1747-M1 - 1 k-Gebruikerswoorden EEPROM; 1747-m2 - 4 k-Gebruikerswoorden EEPROM |
Adaptercontactdoos: |
1747-M5 |
Instructiesteun: |
Beetje; Tijdopnemer en Controlemechanisme; Vergelijking; Basiswiskunde; Beweging, Exemplaar, en Beetjeverschuiving; Sequencer; Sprong en Subroutine; |
Toegewezen groef: |
Groef 0 |
Backplane stroom: |
0,090 A bij 5VDC |
Reeks |
SLC 500 |
Moduletype |
De Bewerker van SLC 5/01 |
I/O |
960 Maximum |
Analoge I/O |
480 |
Gebruikersgeheugen |
4.000 Instructies |
De Tijd van het programmaaftasten |
8 milliseconden |
I/O Aftastentijd |
2,6 milliseconden |
I/O Chassis |
3 |
De Groeven van de chassismodule |
30 |
Mededeling |
Dh-485 |
Reservegeheugen |
EEPROM |
Backplane Stroom (5 Volts van gelijkstroom) |
350 milliamps |
Backplane Stroom (24 Volts van gelijkstroom) |
105 milliamps |
Werkende Temperatuur |
0-60 Celsius |
UPC |
10662073748271 |
Ongeveer 1747-L514
AB 1747-L514 is een de bewerkereenheid van SLC 500. Deze module wordt ook genoemd als een controlemechanisme van SLC 5/01 dat één enkel controlemechanisme van de groefbreedte is. Het zet aan groef 0 van om het even welke 1746 modulaire chassis op. Het komt met een 4K-gebruikersgeheugen en een ingebedde communicatie dh-485 interface.
1747-L514 wordt ontworpen voor gebruik in kleine en middelgrote automatiseringsvereisten. Het kan een maximumaantal 30 I/O modules controleren die tot een maximum van 3 1746 chassis kunnen worden verdeeld. Het steunt implementatie van uitgebreide I/O en verre I/O chassis gebruikend een verscheidenheid van gesteunde communicatie adapter door dit controlemechanisme van SLC 500.
1747-L514 heeft een elektro huidige lading van 0,090 bij 5VDC. Het heeft een minimummachtsconsumptie van 1,75 Watts. Dit die controlemechanisme kan worden geprogrammeerd gebruikend RSLogix 500 programmeringssoftware, in een computerwerkstation wordt geïnstalleerd dat een Microsoft Windows-besturingssysteem in werking stelt. Ingebedde haven dh-485 steunt gebruik van 1761-netto-AIC of de module Geavanceerde van de Interfaceconvertor (AIC). Bovendien, is de geheugenlijsten van SLC 5/01 toegankelijk gebruikend de AB Data Table Access-module (DTAM).
1747-L514 kan met een facultatief niet-vluchtig geheugen worden geïnstalleerd. Het niet-vluchtige geheugen is in de vorm van elektrisch Uitwisbaar Programmeerbaar ROM (EEPROM). Compatibele EEPROM is de Gebruikerswoorden EEPROM, 1747-m2 van 1747-M1with 1K met 4 k-Gebruikerswoorden EEPROM met een 1747-M5-de adaptercontactdoos van de geheugenmodule. EEPROM-de modules kunnen worden gebruikt die programma's te branden in het ingebouwde geheugen worden opgeslagen dat een Random access memory is (RAM). Door programma aan het niet-vluchtige geheugen te branden, kan het gebruikersprogramma automatisch worden geladen zodra het controlemechanisme gecirkelde macht is.
Het gebruikt de van de 1747-bedelaars assemblage lithiumbatterij met het 30 miniem condensatorleven en een lithiumbatterij met een levensduur van 2 jaar voor reservemacht voor standaardram. 1747-L514 biedt facultatieve EEPROM-steun aan, en met een 4K-geheugen, kan het een maximum van 52 programmeringsinstructies verwerken, gebruikend RSLogix 500 programmeringssoftware. 1747-L514 heeft een maximumtijd van de beetjeuitvoering van 4µs en een algemene tijd van het moduleaftasten van 8ms/K. Tijdens een tijdelijk machtsverlies, kan het programmaaftasten op de module uit 20ms aan 3s afhankelijk van de voeding nemen die laadt. Het komt met een basis dh-485 communicatie vermogen dat slechts in een slavencapaciteit (het Ontvangen) in het programmeringskanaal kan handelen. 1747-L514 heeft een omringende werkende temperatuurwaaier van 0-60°C (32-140°F) bij 5-95% non-condensing relatieve vochtigheidswaaier, en het wordt ontworpen om een operationele schok van 30G, en een trilling van 2.5G bij 57-2000Hz te ondersteunen. 1747-L514 is c-UL, UL, en Ce-Verklaard, en het biedt een NEMA standaardics 2-230 industriële aan lawaaiimmuniteit.
