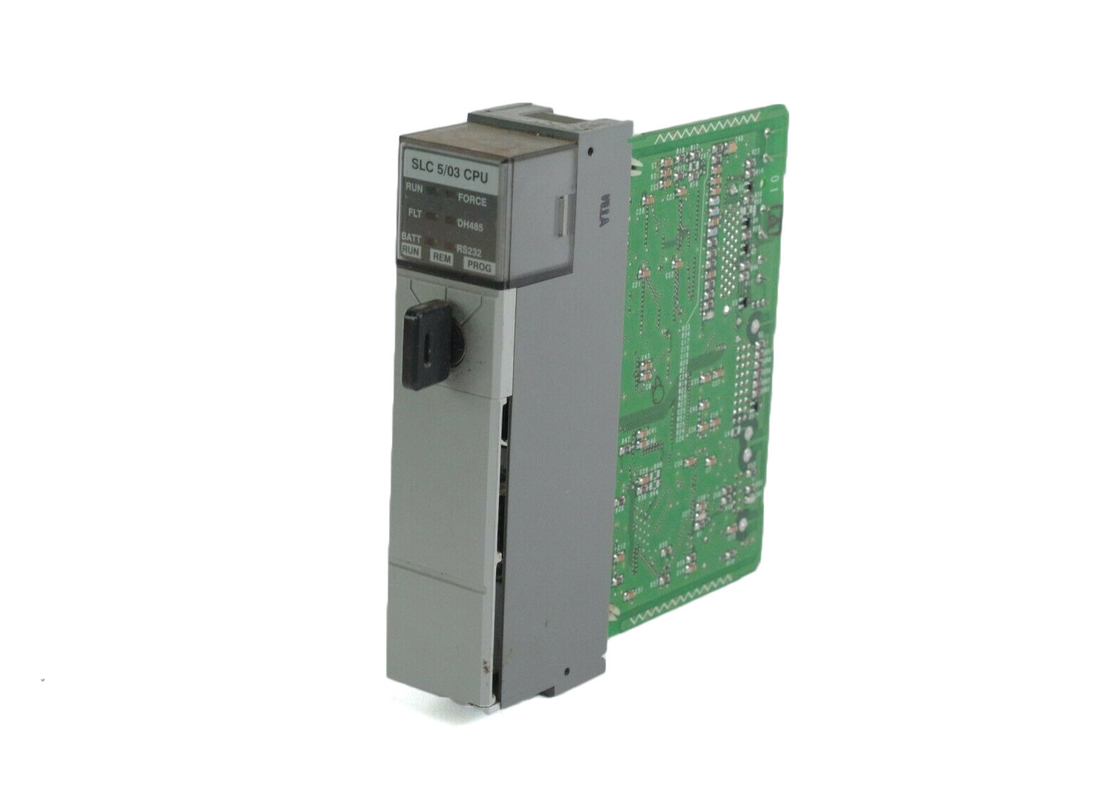

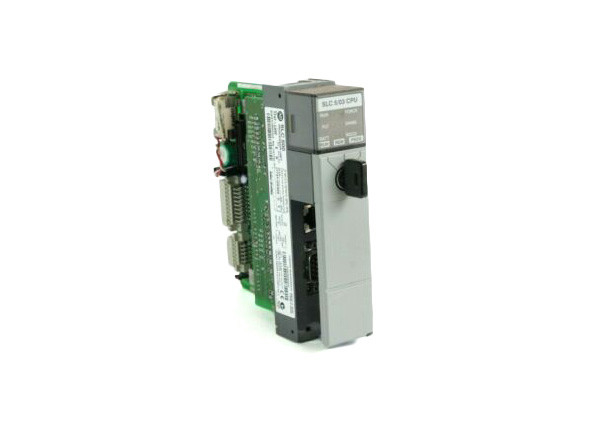

AB 1747-L532, SLC 5/03 Controlemechanisme Module, SLC 500 Modulaire Hardware

De AB 1747-L532 is een SLC 5/03-processor die deel uitmaakt van het SLC 500-systeem.Het is een kleine, eenvoudige en zakformaat processor
met een breed scala aan toepassingen, zoals besturing van kleine processen, materiaalbehandeling en HVAC-besturing.Het bevat een PLC-5-processor gebaseerd
geavanceerde instructieset.Het kan stand-alone zijn of verspreid over een systeem voor SCADA-toepassingen.

De 1747-L532 processor heeft een totaal gebruikersgeheugen van 16K woorden met 12K woorden voor data/programma en 4K woorden voor alleen data.Het heeft tot
4096 ingangen, 4096 uitgangen en 480 lokale analoge I/O's.Het heeft een programma-scantijd per trefwoord van 1 milliseconde.De 1747-L532 heeft een backplane
stroom van 500 mA bij 5 Volt DC en van 175 mA bij 24 Volt DC.Het heeft maximaal 2 lokale I/O-chassis met maximaal 30 module-I/O-slots
in een lokaal I/O-chassis.

Voor communicatie gebruikt het DH-485- en RS-232-poorten die kunnen worden geconfigureerd voor aansluiting op een 1761-NET-AIC-converter.Voor programmeren,
de 1747-L532 ondersteunt RSLogix 500-software.Het heeft standaard RAM-geheugen met batterijvoeding en Flash-back-upgeheugen.Met deze processor wordt de
remote I/O-scannermodule en DeviceNet-scannermodule kunnen worden geïnstalleerd om I/O te configureren via een universele externe link of een DeviceNet-netwerk.

De 1747-L532 processor biedt 0,44 milliseconden bit-instructie uitvoeringstijd en 10 keer het totale systeem dat zijn concurrenten doen.
Het heeft verschillende extra mogelijkheden, zoals online programmeren, flash-geheugenupgrades, floating-point wiskunde, een ingebouwde real-time klok,
sleutelschakelaar en kalender.De 1747-L532 is bedoeld voor gebruik in schone en droge industriële omgevingen met een bedrijfstemperatuur van 0 tot 60 graden Celsius
temperatuur en een operationele schok van 30G.

De 1747-L532 Programmable Logic Controller (PLC) is een SLC 500-processor die ook bekend staat als SLC 5/03-controller.Deze regelaar is
ontworpen voor gebruik met de Modular Style SLC 500-serie die is vervaardigd door AB.Deze specifieke controller is daartoe in staat
het implementeren van basis- en geavanceerde instructies waarmee elke gebruiker een eenvoudig gebruikersprogramma kan samenstellen tot complexe besturingslogica.

Deze instructies bevatten Bit, Timer, Controller, Comparison, Basic Math, Move, Copy en Bit Shift, Sequencer, Jump en Subroutine,
Berichten, STI, FIFO/LIFO, PID, Advanced Math en Trig-instructies.

De geïntegreerde communicatiepoort van deze controller is een enkele RS232-poort die kan worden geconfigureerd als DF1 of DH485, beide voor peer-to-peer
toepassingen.De standaardconfiguratie van de RS232 is DF1 Full-duplex, handshaking uitgeschakeld, communicatiesnelheid van 19,2 Kbaud, CRC-fout

check, duplicaatpakket detecteert aan en pariteit ingesteld op geen.Het kan ook automatisch worden gedetecteerd in de RSLinx-communicatietool via de
auto-config driver-modus.De standaardinstellingen van kanaal 1 DH485-poort zijn 19,2 Kbaud en knooppuntadres = 1.

Het ingebouwde geheugen van deze SLC 5/03 processor is 16KB.Deze controller ondersteunt het branden van programma's naar een back-upgeheugen om automatisch branden mogelijk te maken
laden van gebruikersprogramma bij stroomcyclus.Dit voorkomt ongewenste verwijdering van het PLC-programma wanneer de geïntegreerde 1747-BA leeg is.
Deze batterij is voorzien van een LED-indicator om de status van de batterij aan te geven.

Deze controller is geconfigureerd met RSLogix 500-programmeersoftware, de gebruikelijke programmeersoftware voor het SLC 500-product
familie.
