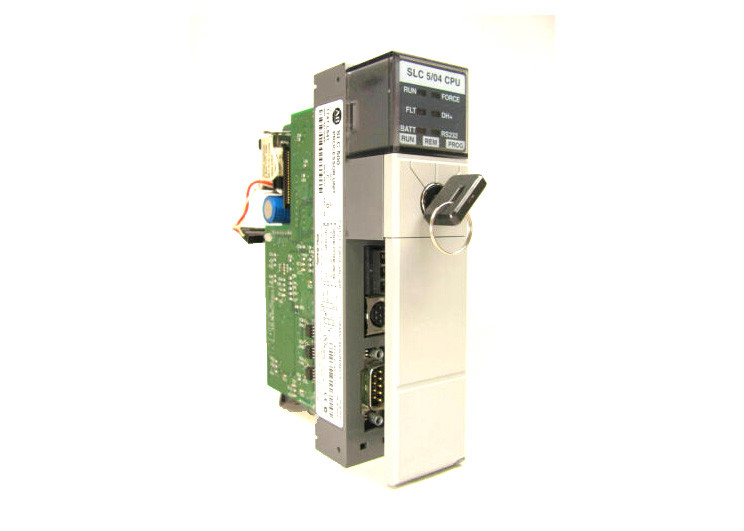

AB 1747-L541, SLC 500 Modulaire Hardware, Controlemechanisme Module

AB 1747-L541 is een bewerker van SLC 5/04 die deel van SLC 500 reeksen uitmaakt, die ook de controlemechanismen van 1747-L541, van L542, en L543-omvat. Het is een krachtige bewerker die met snellere mededeling en de kortere tijd van de programmauitvoering wordt verbeterd. SLC 5/04 komt met de woorden van 16K, van 32K, of 64K-van geheugen en het kan een maximum van 4096 ingevoerde en outputpunten controleren.

Voor mededeling, heeft 1747-L541 een ingebouwd DH+-kanaal dat uitgebreide van de overseinenmogelijkheden en hoge snelheid mededeling steunt. Het heeft ook een rs-232 kanaal voor het steunen van de radiomodem van DF1, dh-485, de mededelingen van ASCII en van Modbus RTU. Voor programmering, omvat het geavanceerde wiskundeinstructies en diverse extra instructies. Het steunt ook verre I/O, ervaart DeviceNet, en het indirecte richten.

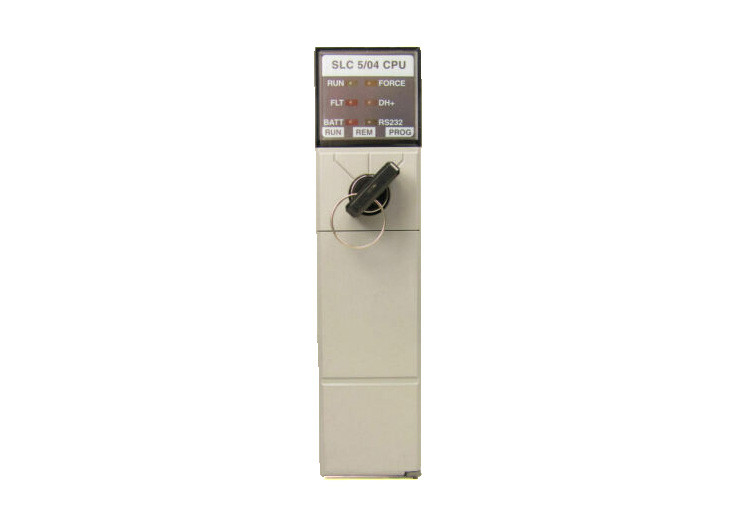

1747-L541 heeft een typische Tijd van het Programmaaftasten per Sleutelwoord van 0,9 milliseconden en een typische I/O aftastentijd van 0,225 milliseconden. Het vereist een backplane huidige lading van 1 Ampère bij 5 Volts van gelijkstroom en van 200 mA bij 24 Volts van gelijkstroom. Het heeft 1 milliseconde Verkiesbare Vastgesteld onderbreken (STI) en onderbreekt de 0,5 milliseconden Afzonderlijke Input (DII). Voor programma en gegevenstabelopslag, gebruikt het een 1747-M13 plotseling-gebaseerd geheugenapparaat met een 64 KB geheugen. SLC 5/04 omvat 3 plaatst sleutel inschakelt het voorpaneel voor het selecteren van de Looppas, Verre, of Programmawijzen. 1747-L541 SLC 504 heeft, LEIDENE de statusindicatoren van FLT, van BATT, van de KRACHT, van DH+, en rs-232 voor het oplossen van problemen en diagnostiek GELOPEN. SLC 500 reeksen bewerkers heeft een eenvoudig, rendabel ontwerp met een geschiedenis van goede installaties in toepassingen zoals HVAC-controle, SCADA, en materiële behandeling.

AB 1747-L541 is een controlemechanisme van SLC 5/04 dat een geïntegreerd 16 KB gebruikersgeheugen kenmerkt, dat voor de behandeling van tot Ingevoerde 4096 en output wordt ontworpen. Dit controlemechanisme behoort tot de modulaire stijl SLC 500 programmeerbaar Logicacontrolemechanisme (PLC).

Het 1747-L541-ideaal voor gebruik in middelgrote toepassing als dit controlemechanisme kan verdeelde IO-toepassing met het gebruik van een communicatie adapter op het cpu-rek en communicatie scanner op de IO-rekken uitvoeren. Gebouwd in communicatie havens zoals RS232 en Gegevensweg plus (DH+) is ook ideaal voor gebruik met Mens/machine-interface (HMI) hetzij de producten van AB of van de 3de partij, Toeziende Controle en Gegevensverzameling (SCADA) zoals de systemen van AB FactoryTalk View of van de 3de partij SCADA. RS232 de communicatie haven is configureerbaar voor de peer-aan-peer topologie van DF1 en van DH485 terwijl DH+-de communicatie steun afstand en multi-dalingstopologie uitbreidde.

Alternatief, kan de RS232-communicatie haven ook met een 1761-netto-AIC worden gebruikt om de seriële poort toe te staan om met een multi-dalingsnetwerk te verbinden. Communicatie van de standaard haven het plaatsen is geen handenschudden, 19,2 Kbaud, CRC Foutencontrole, dubbel pakket, ontdekt en geen pariteit voor RS232-haven en 57,6 Kbaud, knoopadres = 1 voor Gegevensweg plus (DH+).

Het 1747-L541-controlemechanisme vereist een rek van SLC 500 voor het opzetten en verbinding aan elektronische backplane. Een systeemvoeding is ook nodig aan macht-op het interne schakelschema van de bewerker door elektronische backplane.

Dit controlemechanisme is UL die aan de Canadese Veiligheidsnorm van de V.S. wordt vermeld en, volgzaam Ce en duidelijke c-Tik.
