AB 1747-L543 Controller Module voor de SLC 500 Modulaire Hardware
Technische Specificaties voor 1747-L543
| Fabrikant |
Rockwell Automation |
| Merk |
AB |
| Onderdeelnummer/Catalogusnr. |
1747-L542 |
| Serie |
SLC 500 |
| Ingangen |
4096 |
| Module Type |
SLC 5/04 Processor |
| Uitgangen |
4096 |
| Programmeersoftware: |
RSLogix500 software |
| Analoge I/O |
480 |
| Geheugen: |
Tot 64 KB, Batterij-gevoed RAM |
| Programma Scan Tijd |
0,9 ms/K |
| Gebruikersgeheugen |
64.000 Woorden |
| I/O Chassis |
3 |
| Chassis Module Slots |
30 |
| I/O Scan Tijd |
0,225 milliseconden |
| Communicatie |
Data Highway Plus (DH+), RS-232 |
| Back-up Geheugen |
1747-M13 |
| Bedrijfstemperatuur |
0 tot 60 graden Celsius |
| Batterij back-up geheugen: |
Ja; 1747-BA |
| UPC |
10662468653036 |
| UNSPSC |
32151705 |
Over 1747-L543

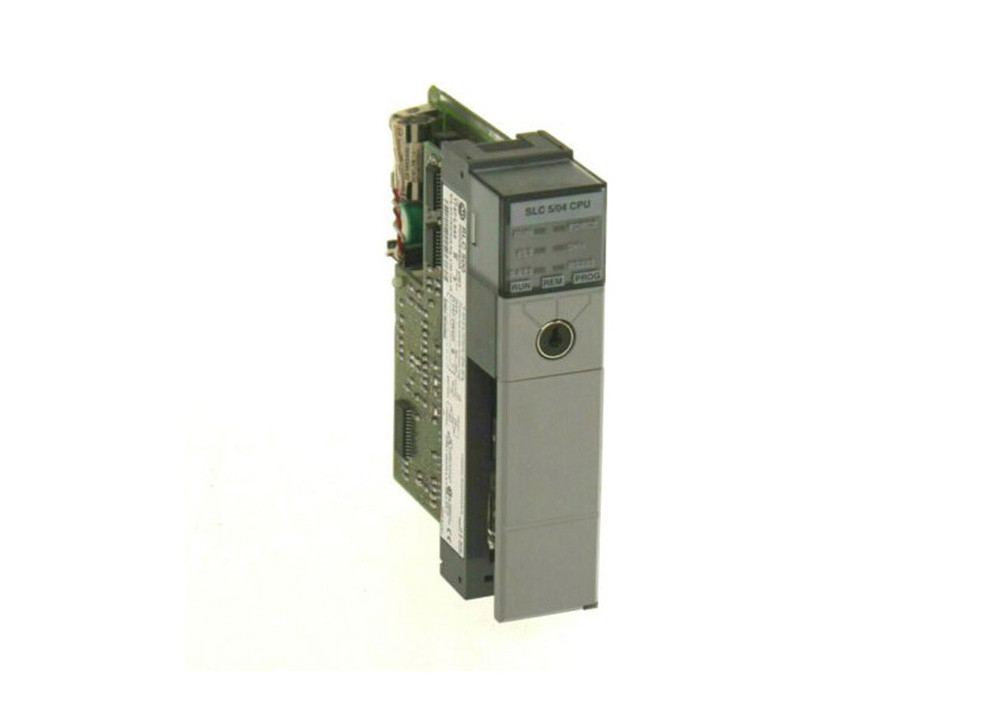

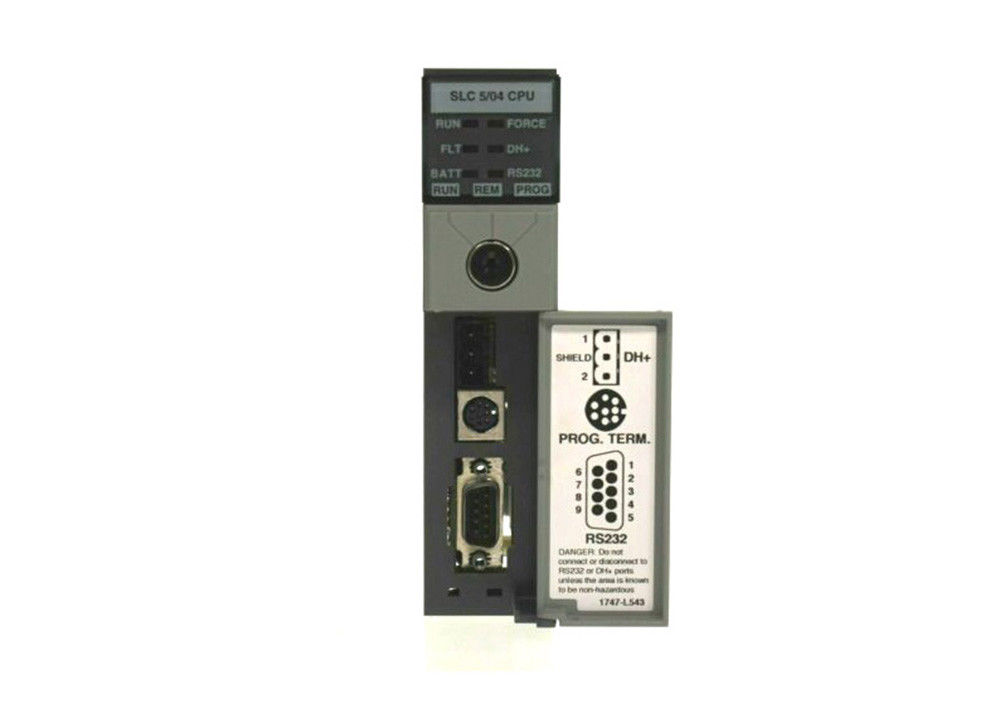

De AB 1747-L543 is een SLC 500 processor. Deze hardware is een processor die beschikt over maximale discrete input- en outputcapaciteiten van elk 4096. Het heeft een geïntegreerd geheugen van 64K woorden, specifiek 60K woorden voor data en programma en 4K woorden alleen voor data. Het wordt ook geleverd met een Flash EPROM back-up geheugen en 107 programmeerinstructies. Het 64 KB RAM van de 1747-L543 processor is batterij-gevoed. Het I/O chassis van de 1747-L543 is maximaal 3, en het heeft maximaal 30 I/O module slots. De communicatiepoorten op deze processor zijn een DH+ poort en een RS-232 poort. De 1747-L543 heeft ook status-LED's voor geforceerde I/O, run, CPU-fout, RS-232 en DH+.
De programmascan tijd van de 1747-L543 processor is gemiddeld 0,9 milliseconden/K, de typische I/O scantijd is 0,225 milliseconden en de bituitvoering is 0,37 µs. Het heeft ook een programmascan hold-up tijd na stroomverlies tussen 20 milliseconden en 3 seconden, wat ook afhankelijk is van de belasting van de voeding. De 1747-L543 draait ook op backplane stromen van 1 A bij 5 Volt DC en van 125 mA bij 24 Volt DC. De operationele schok is 30 G, en het kan een versnelling van 2,5 G weerstaan bij 57 tot 2000 Hertz en een verplaatsing van 0,015 inch, piek-tot-piek, bij 5 tot 57 Hertz. De relatieve luchtvochtigheid zonder condensatie ligt tussen 5 en 95%, de opslagtemperatuur is -40 tot 85 graden Celsius, en de bedrijfstemperatuur is 0 tot 60 graden Celsius.

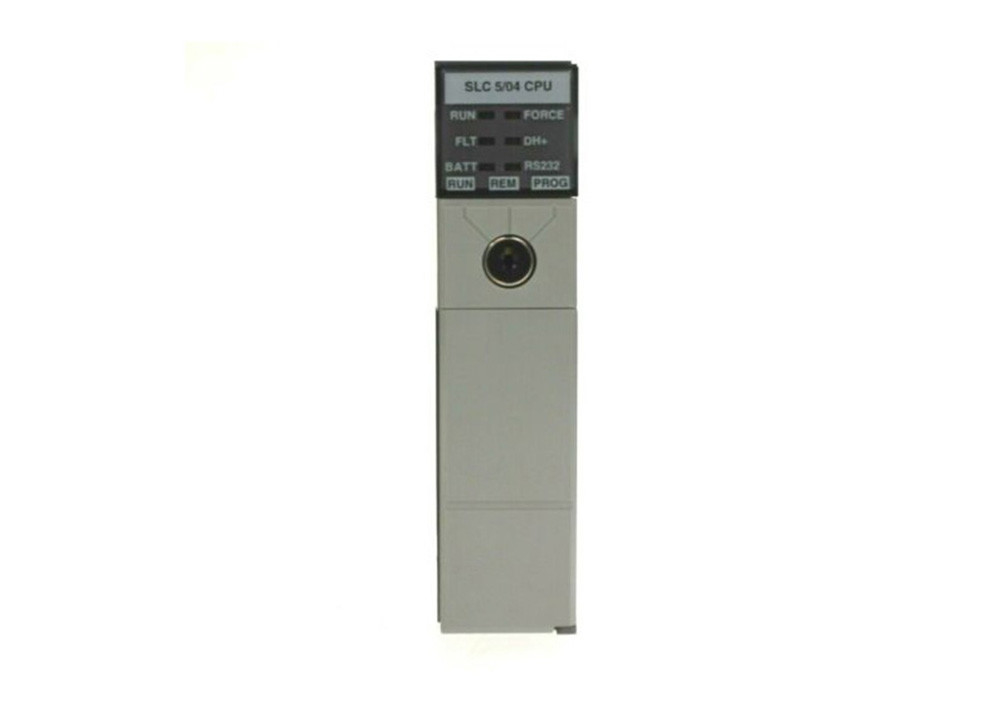

De 1747-L543 SLC is een SLC 5/04 controller die de hoogste geheugencapaciteit heeft onder de Drie (3) varianten van 5/04 processors. Deze processor heeft een geïntegreerd 64KB gebruikersgeheugen dat is ontworpen om 4096 ingangen en uitgangen te verwerken. Geïntegreerde indicatoren op het voorpaneel zijn inbegrepen om snelle diagnose van de status van de module mogelijk te maken.
Het toepassingsbereik van de 1747-L543 is voor middelgrote tot grote besturingstoepassingen. Deze processor ondersteunt een gedistribueerde I/O-topologie, wat een bewezen architectuur is voor het ontwerpen van gecentraliseerde besturing over wijdverspreide I/O-signalen in het gecontroleerde gebied van het proces. SLC-racks kunnen dicht bij deze I/O-signalen worden geïnstalleerd, waardoor de noodzaak van lange kabeltrajecten en meervoudig gebruik van processors komt te vervallen. In plaats van processors worden communicatiescanners geïnstalleerd in elk gedistribueerd I/O-rack, terwijl een communicatieadapter wordt geïnstalleerd in het rack waar de CPU zich bevindt.
De 1747-L543 is compatibel met RSLogix500 programmeersoftware. Deze software is de gemeenschappelijke programmeersoftware voor alle SLC-producten, zoals controllers, I/O-modules, intelligente en speciale modules. Het kan worden geïnstalleerd op Windows 2000, XP, Vista, 7, 8 en 10 besturingssystemen. Hoewel de SLC-productfamilie een stopgezette productfamilie is, heeft AB de meest recente revisies uitgebracht die compatibel zijn met elk Microsoft-besturingssysteem.
Deze processor kan worden geprogrammeerd om basale besturingsvereisten uit te voeren via de basale bitlogica-instructies, terwijl het ook in staat is om geavanceerde toepassingen uit te voeren, zoals Proportioneel-Integraal-Derivaat (PID) besturingen, Bewegings- en Positiebesturing, evenals het implementeren van complexe besturingsstrategieën. Deze processor heeft een intuïtieve diagnostische buffer die, wanneer online verbonden, foutdetails en informatie verstrekt.
