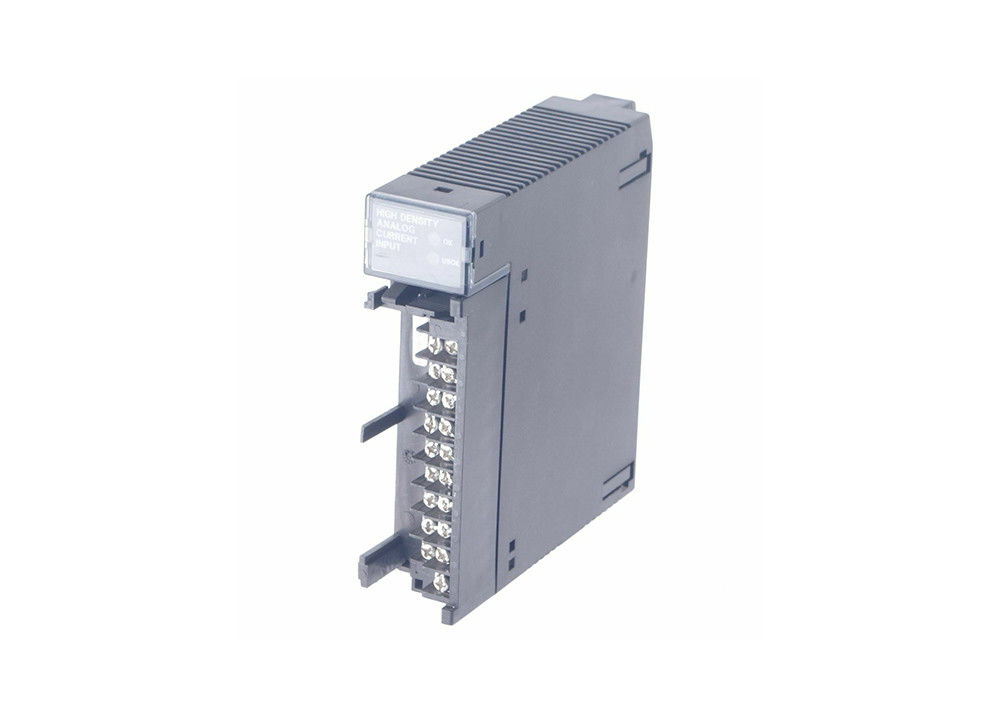

IC693ALG223 Ge Fanuc Series 90-30 Programmeerbare Logische Controller
Productbeschrijving
IC693ALG223 is een PACSystems Series 90-30 RX3i Analoge Stroomingangsmodule die 16 kanalen biedt.De 16 afzonderlijke en single-ended kanalen van de module kunnen worden geconfigureerd voor elk van de volgende drie bereiken: 4 tot 20 mA, 0 tot 20 mA of 4 tot 20 mA Enhanced. Zowel hoge als lage alarmen zijn verkrijgbaar op elk bereik. In het verbeterde bereik kan de IC693ALG223-module worden ingesteld met een lage alarmgrens om stroomingangen met open draadfoutdetectie in de 4 tot 20 mA-toepassingen te detecteren; hoge alarmmeldingen kunnen ook door de gebruiker worden ingesteld. Bovendien rapporteert deze module status, inclusief de status van de voeding aan de CPU. IC693ALG223 kan worden gebruikt in elke I/O-sleuf die een seriële connector biedt in het RX3i- of Series 90-30-systeem.
Specifiek voor de IC693ALG223 module wordt 120 mA van een 5 VDC-bus op de controller backplane verbruikt. Dit vereist ook een 65 mA plus stroomlus van een door de gebruiker geleverde +24 VDC-voeding. Een updatefrequentie van 6 ms is standaard met een isolatie van 250 VAC continu of 1500 VAC gedurende één minuut. Bij het scannen van actieve kanalen wordt het aantal te scannen kanalen in seriële volgorde voltooid. Analoge waarden worden geschaald over het gehele bereik van de converter met fabrieks kalibratie die de analoge waarde per bit aanpast. RX3i-racks ondersteunen upgrades van de firmware die aan deze module is gekoppeld, maar dit geldt niet voor 90-30-racks. De IC693ALG223 is ook uitgerust met LED-statuslampjes die AAN, UIT en FOUT aangeven om de gebruiker te helpen bij bediening en probleemoplossing.
Technische Specificaties
| Aantal kanalen: |
1 tot 16 selecteerbaar |
| Ingangsstroombereik: |
0 tot 20 mA, 4 tot 20 mA en 4 tot 20 mA enhanced |
| Kalibratie:: |
Fabrieksmatig gekalibreerd op 4 µA per telling of 5 µA per telling |
| Updatefrequentie: |
13 msec (alle 16 kanalen) |
| Ingangsfilterrespons: |
19 Hz |
| Stroomverbruik: |
120 mA van de +5 V bus of 65 mA van de +24 V bus
|
Over IC693ALG223
De GE Fanuc Series 90-30 Programmeerbare Logische Controller (PLC) module met catalogusnummer IC693ALG223 is een zestien (16) kanaals, single-ended, analoge ingangsmodule die wordt gebruikt om veldapparaten en instrumenten te koppelen die analoge signalen leveren als representatie van procesvariabelen. Specifiek is elk kanaal van de IC693ALG223 configureerbaar voor het ontvangen van 0-20 mA, 4-20 mA en 4-20 mA enhanced signalen. Enkele van de apparaten die deze signalen kunnen leveren zijn zenders, snelheidsfeedback van Variable Frequency Drives (VFD), dataloggers, paneelmeters en andere apparaten.
De IC693ALG223 is een single-slot module die in elke sleuf van een Series 90-30 5-slot of 10-slot baseplate wordt geïnstalleerd. Afhankelijk van de geïnstalleerde controller varieert het aantal toegestane instanties van de IC693ALG223. Voor Model 311, Model 313 en Model 323 systemen zijn maximaal vier (4) module-instanties compatibel. Voor Model 331 systemen acht (8) modules, twaalf (12) met Model 340 en 341 systemen en 51 in Model 351 en 352 systemen.
De IC693ALG223 heeft een resolutie van 12 bits met een updatefrequentie van 13 msec voor alle 16 kanalen, een absolute nauwkeurigheid van ± 0,25% van de volledige schaal @ 25 graden Celsius (77 graden Fahrenheit): ± 0,5% van de volledige schaal over het gespecificeerde bedrijfstemperatuurbereik en een lineariteit van < 1 LSB van 4 tot 20 mA voor het 4 tot 20 mA bereik en < 1 LSB van 100 µA tot 20 mA voor de 0 tot 20 mA en 4 tot 20 mA Enhanced bereiken. Deze module is ontworpen met een isolatiecapaciteit van 1500 volt tussen de veldzijde en de logische zijde.
De IC693ALG223 16-kanaals analoge ingangsmodule wordt geleverd met een ingangsfilterrespons van 200 Hertz en een ingangsimpedantie van 250 ohm. Het maximale aantal analoge stroomingangsmodules dat in het systeem kan worden geïnstalleerd, is 4 met CPU's 311, 313 en 323, 8 met CPU 331 en 12 met CPU's 340 en 341. Het heeft hoge niveaus van resolutie en nauwkeurigheid om zeer gevoelige analoge signalen te verwerken. Het kan analoge ingangen ontvangen van een verscheidenheid aan sensoren, zoals niveausensoren, flow sensoren en temperatuursensoren. De nauwkeurigheid van elk kanaal is 4 microampère resolutie in het 4 tot 20 milliampère stroombereik, 5 microampère resolutie in het 0 tot 20 milliampère stroombereik en 5 microampère resolutie in het 4 tot 20 enhanced milliampère stroombereik. Het gebruikt een externe voeding met een spanningsbereik van 20 tot 30 Volt DC en 10% voedingsspanningsrimpel. Deze module is ontworpen om een breed scala aan industriële signalen te ondersteunen
Technische Specificaties voor IC693ALG223
| Merk |
GE Fanuc |
| Serie |
Series 90-30 |
| Onderdeelnummer |
IC693ALG223 |
| Bereik |
4-20 mA, 0-20 mA |
| Nauwkeurigheid |
0,25% bij 25 graden Celsius |
| Productbeschrijving |
Analoge Stroomingang |
| Externe Voeding |
24 VDC |
| Productbeschrijving |
Analoge Stroomingang |
| Aantal Kanalen |
16 |
| Isolatie |
1500 volt RMS veld naar logische zijde |
| Updatefrequentie |
13 ms alle kanalen |
| Resolutie bij 4-20 mA |
4 microampère |
| Resolutie bij 0-20 mA |
5 microampère |
| Ingangsimpedantie |
250 ohm |
| Ingangsfilterrespons |
200 Hertz |
| Intern Stroomverbruik |
120 mA bij 5 VDC, 65 mA, door gebruiker geleverd 24 VDC |
