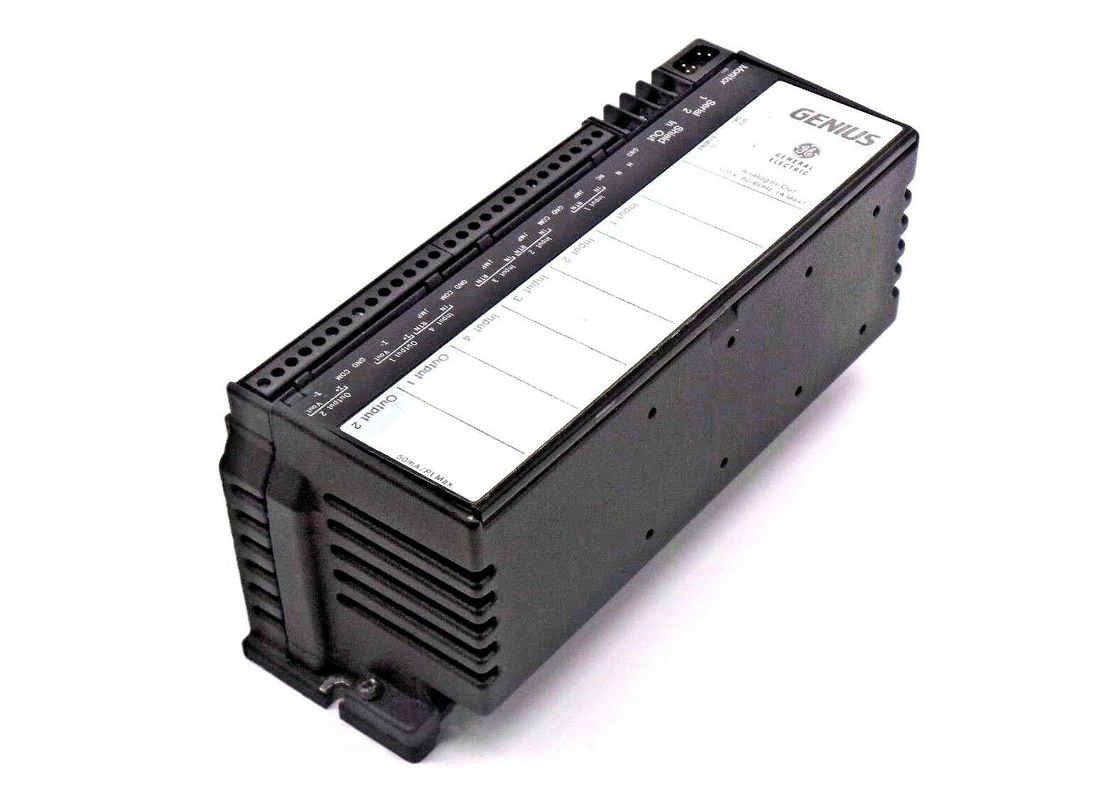

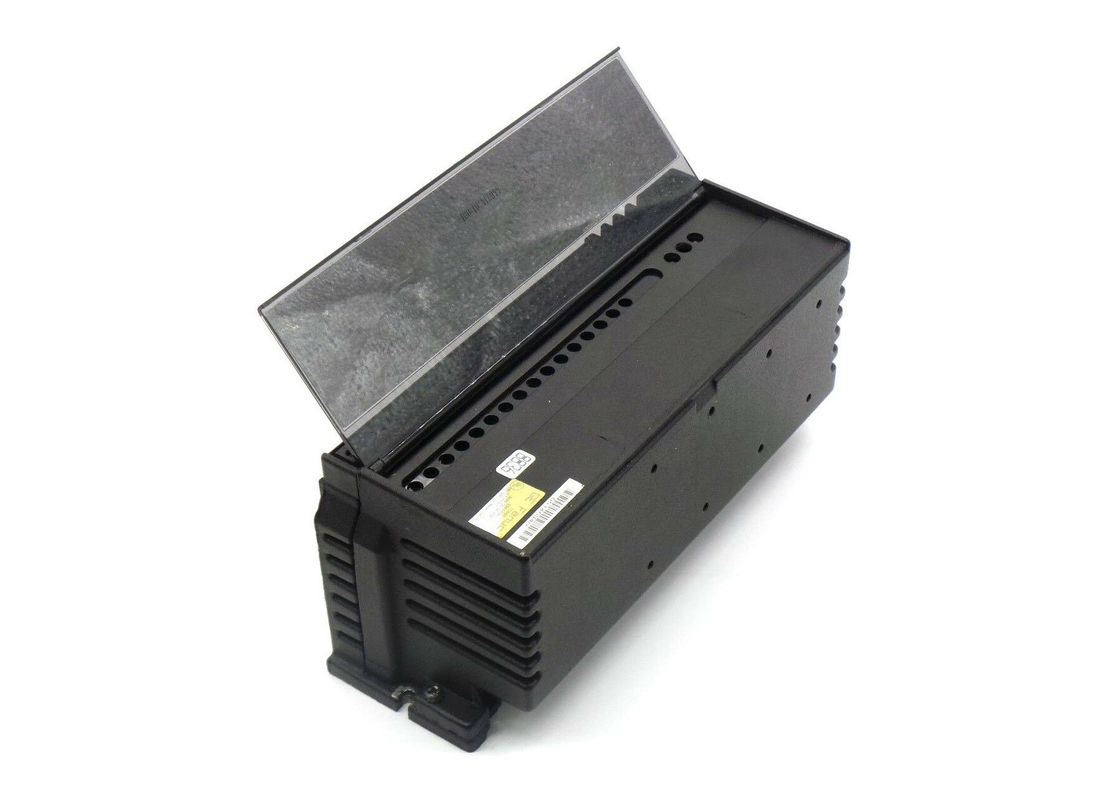

Duitsland Fanuc IC660EBA100, Input-output module met 4 input en 2 output

Ge Fanuc IC660EBA100, Input / Output module met 4 ingangen en 2 uitgangen

De IC660EBA100 module is een GE Fanuc Input / Output module met 4 inputs en 2 outputs. Het wordt geleverd in 2 blokversies.Elk circuit op de 4 Input / 2 Output Analog Block, kan signalen leveren in de volgende analoge bereikken:

-10V DC tot +10V DC

-5V DC tot +5V DC

0-5 V gelijkstroom

0 -10 V gelijkstroom

4-20 mA/1-5 volt gelijkstroom

Vanwege deze flexibiliteit in bovenstaande signaalbereiken kunnen de moduleblokken worden gebruikt in een breed scala van zowel uitgangs- als invoerapparaten.

Als een blok een fout ontwikkelt, knippert de OK LED om een teken te geven van een bestaande fout.het blok neemt preventieve maatregelen door de uitgang van de module af te sluiten om gevaarlijke gebeurtenissen te voorkomen die tot verdere schade kunnen leiden.Deze input/output module kan in elke positie worden gemonteerd.

Het wordt aanbevolen tussen de blokken ongeveer 1,5 inch open te laten staan en 3 inch boven en onder elk blok.Dit vergemakkelijkt het makkelijker verwijderen van het elektronische onderdeel van het blok en biedt meer ruimte voor bedrading, vooral wanneer draden met elkaar zijn verbonden.

Als het in een afgesloten ruimte is gemonteerd, is het van cruciaal belang om voldoende ruimte te laten voor koeling.De verbindingen met de I/O-blokken worden gemaakt met Belden 9182-kabels.Voor de configuratie wordt een handheld monitor aan het blok bevestigd en ingeschakeld, gevolgd door een reeks configuratie-opdrachten.een apparaatnummer wordt toegewezen aan het I/O-blok om de configuratie te starten.

Tijdens de veldbedrading wordt het I/O-blok bediend met behulp van een standaard schroevendraaier voor het bevestigen en losmaken van de schroeven.De aanbevolen minimale draadgrootte is AWG #22Let op dat de onbeschermde draadpunten niet groter zijn dan 2 inch.

Over IC660EBA100

De GE IC660EBA100-elektronica-assemblage is een elektronische assemblage die werkt met een specifiek GE-analoge I/O-blok.Beide apparaten zijn ontworpen en verspreid door GE Fanuc Automation.Deze specifieke elektronische verzameling werkt met een nominale blokvermogen van 115 volt AC met een werkspanningsbereik van 98 tot 132 volt AC.Dit blok wordt ook geleverd met een maximaal vermogen van 10 VA.Het is belangrijk om te vermelden dat de GE Fanuc Automation IC660EBA100 elektronica assemblage alle elektronische onderdelen die nodig zijn voor de I / O blok te werken in een compatibele toepassingWanneer deze elektronische assemblage wordt gebruikt, heeft zij een terminal assemblage kit nodig met alle verbindingen en poorten die nodig zijn om te kunnen werken.

De GE Fanuc Automation IC660EBA100 elektronica assemblage ondersteunt een blok dat wordt geleverd met 4 ingangscircuits en 2 uitgangscircuits.Het blok wordt geleverd met 2 LED's die status updates voor het apparaat en de status van de I / O-verbindingen gevenHet hele blok heeft een isolatie van 1500 volt en een warmteafvoer van 6 watt.Het is van belang de GE Fanuc Automation IC660EBA100 elektronische installatie te plaatsen in een schone ruimte zonder gevaarlijke stoffen.De temperatuur van deze omgeving mag niet buiten het bereik van 0 tot 60 graden Celsius vallen en de relatieve luchtvochtigheid moet tussen de 5 en 95 procent liggen.De thermische drift van het blok is 10 ppm typisch per CelsiusDe maximale thermische drift is 40 ppm per graad Celsius. Dit blok heeft een uitvoerresolutie van 12 bits plus teken en een uitvoerupdatefrequentie van 4 milliseconden.De uitgangsbelasting van het blok is 2000 Ohm of meer.

Technische specificaties voor IC660EBA100
