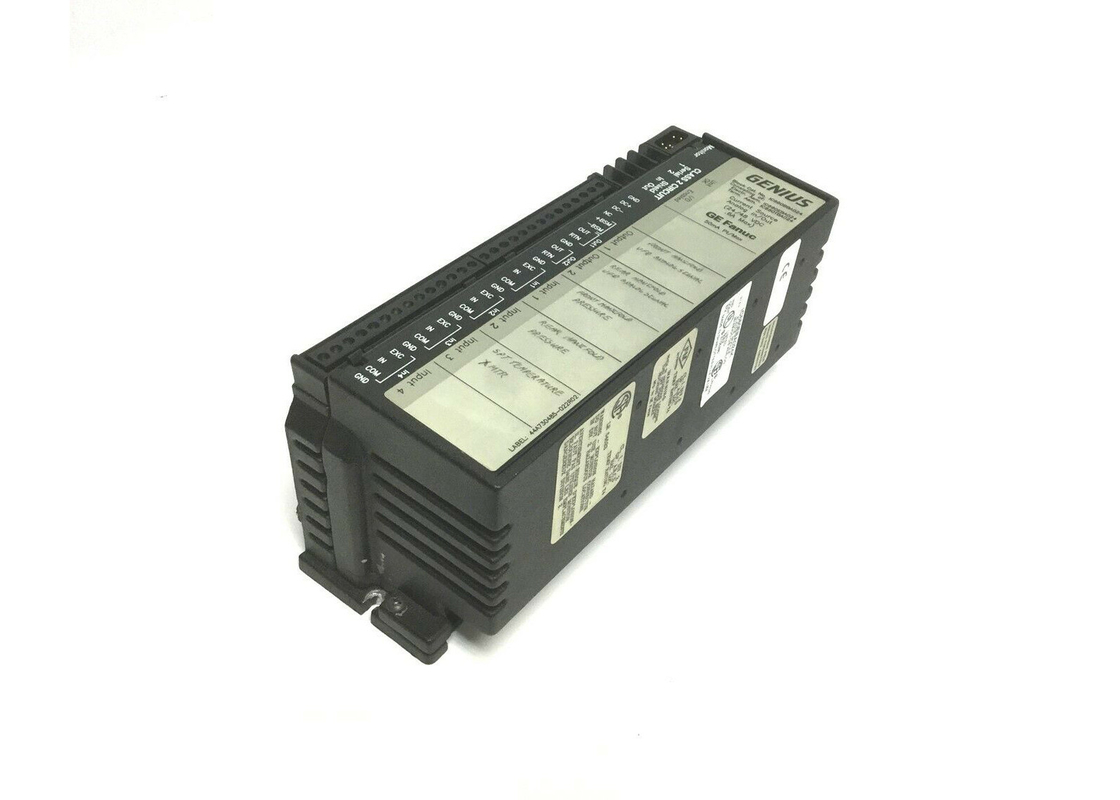

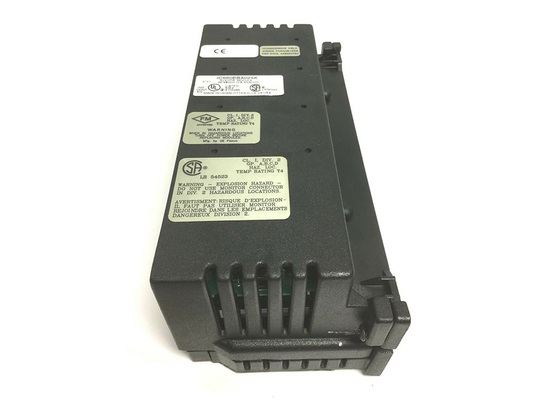

Duitsland Fanuc IC660EBA024, de Elektronikaassemblage van het Genie I/O Blok, 18 tot 56 Volts van gelijkstroom

Duitsland Fanuc IC660EBA024, de Elektronikaassemblage van het Genie I/O Blok, 18 tot 56 Volts van gelijkstroom

Technische Informatie

De elektronische assemblage van GE wordt Fanuc IC660EBA024 gemaakt voor het Genie I/O blokstelsel. Deze elektronische assemblage met zijn overeenkomstige eindassemblage (IC660TAB024) maakt omhoog tot het gehele goed werkende Genie I/O huidige bron analoog blok. Terwijl de eindassemblage de de configuratiemontages van het blok die in EEPROM worden opgeslagen huisvest en een basis voor al gebied bedrading verstrekt, bevat de elektronische assemblage de microprocessor van het blok en verstrekt een interface tussen gebiedsapparaten en de Geniebus. De elektronische assemblage van IC660EBA024 verzendt ook goed of keurt 4 milliamps aan 20 milliamps analoge signalen schatten. De elektronische assemblage van IC660EBA024 komt met een 24/48 Voltsgelijkstroom geschat blok met 6 individueel-geïsoleerde kringskanalen (4 input en 2 output). Elk kringskanaal kan goedkeuren 4 tot 20 milliamps analoge signalen schatten die aan het controlemechanisme als afzonderlijke signalen worden overgebracht, en elke input op zijn verstrekt de macht van de 24 Voltgelijkstroom lijn.

De elektronische assemblage van IC660EBA024 komt met een specifieke module van de busomschakeling (BSM) die elektrische gemeenschappelijk met de 2 outputkringen deelt en geïsoleerd van de inputkringen is. Alle kringskanalen steunen onafhankelijke lineaire schaalselectie die helpt interne waarden in toepassing-gesteunde techniekeenheden omzetten. De elektronische assemblage biedt softwareconfiguratie aan en de geavanceerde diagnostiek zoals alarmopsporing (lage en hoge inputsignalen), over--waaier en onder-waaierinput en de opsporing van het outputsignaal, open-draadopsporing (op de input), outputfout koppelt opsporing, en interne fout rapportering terug. Het I/O blok is achteruit compatibel met oudere blokversies, en het steunt configuratie door de handbediende monitor van IC66HHM501E te gebruiken. De elektronische assemblage van IC660EBA024 heeft een open-typeontwerp en het vereist een beschermende bijlage voor installatie.

Ongeveer IC660EBA024

De van het het Genie I/O Blok van GE Fanuc IC660EBA024 de Elektronikaassemblage is een elektronikaassemblage voor de Genie I/O huidige bron analoge I/O blokken. Het huidige bron analoge I/O blok verstrekt een interface tussen een controlemechanisme en gebiedsapparaten die verzenden of goedkeuren 4 milliAmps aan 20 milliAmps analoge signalen schatten. De IC660EBA024-Elektronikaassemblage heeft 4 geïsoleerd 4 tot 20 milliAmps schatte huidige sourcing input dat elk 24 Volts schatte huidige lijnvoeding heeft, en 2 output die 2 van 4 tot 24 milliAmps controleert huidige lijnen schatte. De IC660EBA024-Elektronikaassemblage heeft een werkende voltagewaaier van 18 Volts van gelijkstroom aan 56 Volts van gelijkstroom, met 600 milliAmps van werkende stroom en een maximummachtsclassificatie van 12,0 Watts. De IC660EBA024-input van de Elektronikaassemblage heeft tot 1500 Volts van groep om isolatie te groeperen, en de gemeenschappelijke outputkanalen en de Module van de Busomschakeling (BSM) zijn geïsoleerd van de input.

De IC660EBA024-Elektronikaassemblage heeft een inputresolutie van 1microamp en een nauwkeurigheid van 0,1% van de volledige lezing bij 25 graden van Celsius. Elk inputkanaal heeft een signaalwaaier van 4 tot 24 milliamps en een over--waaierwaarde van 0 tot 25 milliamps. Het heeft een gebruiker-verkiesbare tijd van de inputomzetting (16,6 tot 400 milliseconden) en een inputimpedantie van 100 Ohms. De IC660EBA024-Elektronikaassemblage heeft 2 outputkanalen met 6,0 microamps van resolutie en 0,15% van de volledige nauwkeurigheid van de lezingsoutput bij 25 graden van Celsius. Elk outputkanaal heeft een signaalwaaier van 4 tot 24 milliamps en een regelbare updatetijd van 6 tot 8 milliseconden. De IC660EBA024-Elektronikaassemblage is configureerbare software en het biedt geavanceerde diagnostiekeigenschappen met inbegrip van open draadopsporing aan, laag en de hoge opsporing van het inputalarm, onder waaier/over--waaieropsporing, koppelt foutdetectie, en interne fout rapporteringsdiagnostiek terug.

Technische Beschrijvingen voor IC660EBA024
