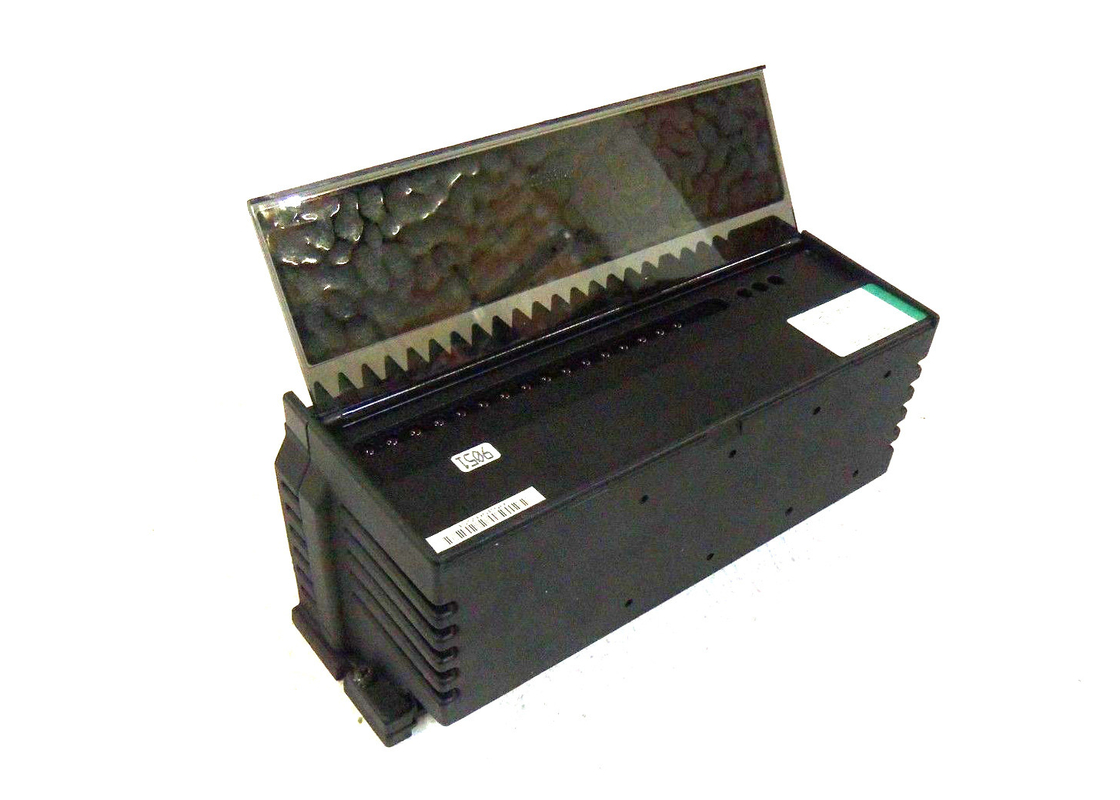

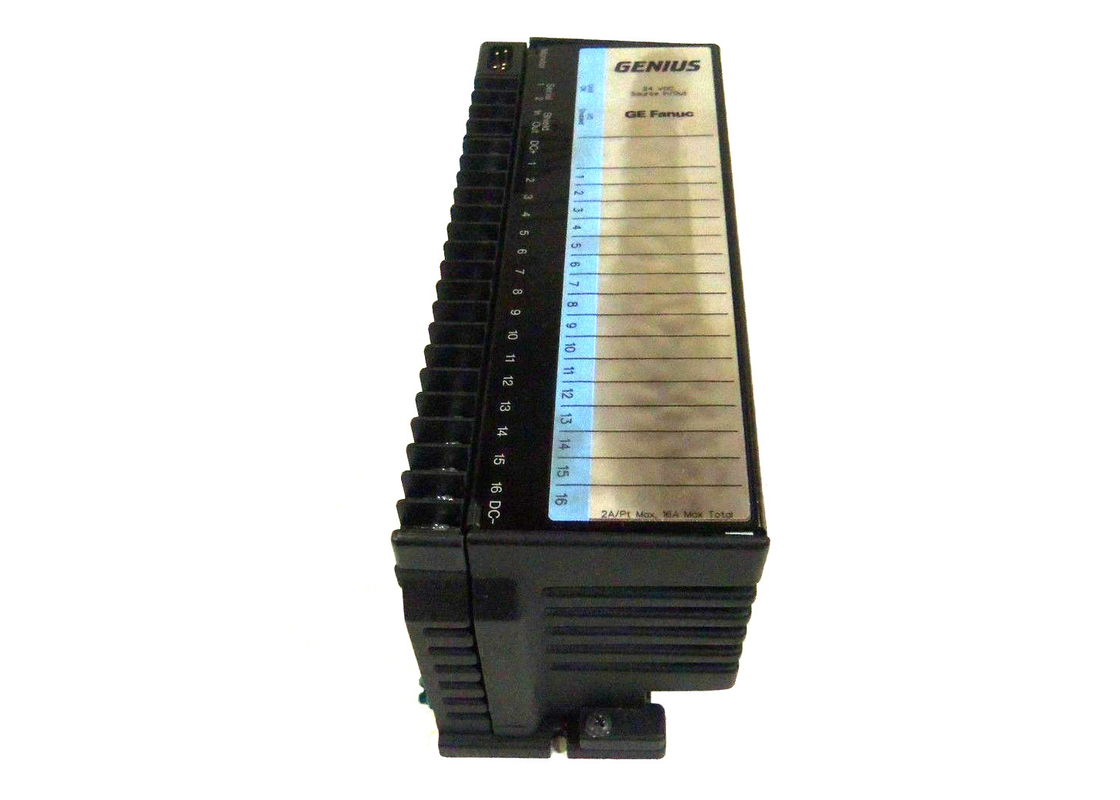

Duitsland Fanuc IC660BBD022, 24 VDC Bron I/O, 16 Kring, Genie I-o

IC660BBD022 is een 24 VDC Bron I/O, 16 Kring, 2/3 Compatibel Blok van de Draadsensor van reeks 90-30 PLCs van GE Fanuc. Het is onder de afzonderlijke en analoge blokken die tot deze reeks behoren. Het werkt met 24 VDC en met twee drie draadsensoren in vaste toestand en elektromechanische sensoren gebruikt. Elk van de 16 kringen, het blok kan als input, output werken, of tristate ingevoerd, en geen andere componenten worden vereist voor configuratie. De voeding wordt verstrekt aan alle kringen door het blok.

IC660BBD022 heeft diverse configureerbare eigenschappen. Onder deze zijn het vermogen van de outputtest, de verkiesbare filter van de inputtijd, outputmacht op gebreken, en de laatste staat van de outputgreep of blijven in gebreke. Het blok heeft de capaciteit om het systeem in het geval van elektronische kortsluiting en over temperatuur te beschermen. Het kan een ontbroken schakelaar, geen lading, en open draad in tristateinput ontdekken. Voor het geval dat er overbelasting is, ontdekt het het probleem en sluit.

Dit blok kan al zijn vorige versies vervangen wanneer een compatibele elektronikaassemblage wordt verbonden. Het blok zou in een beschermend geval in een plaats zonder verontreinigende stoffen in de lucht naast adequate het koelen en luchtstroom moeten worden geïnstalleerd.

IC660BBD022 vereist een betrouwbaar aan de grond zettend systeem. De terminals van dit blokkeren interface met #12-draad of twee #14-draden. Er zijn 22 terminals op dit blok. De periodieke bus verbindt 1 tot 4, en terminals 6 tot 21 kunnen als input of output worden gebruikt door kant de van DC+ of gelijkstroom-van de terminal te selecteren. Gelijkstroom-de macht verbindt met terminals 5 en 22. Wanneer het vervangen van een elektronikaassemblage, moet de gebruiker zorgvuldig zijn omdat er gevaar van elektroschok is.
