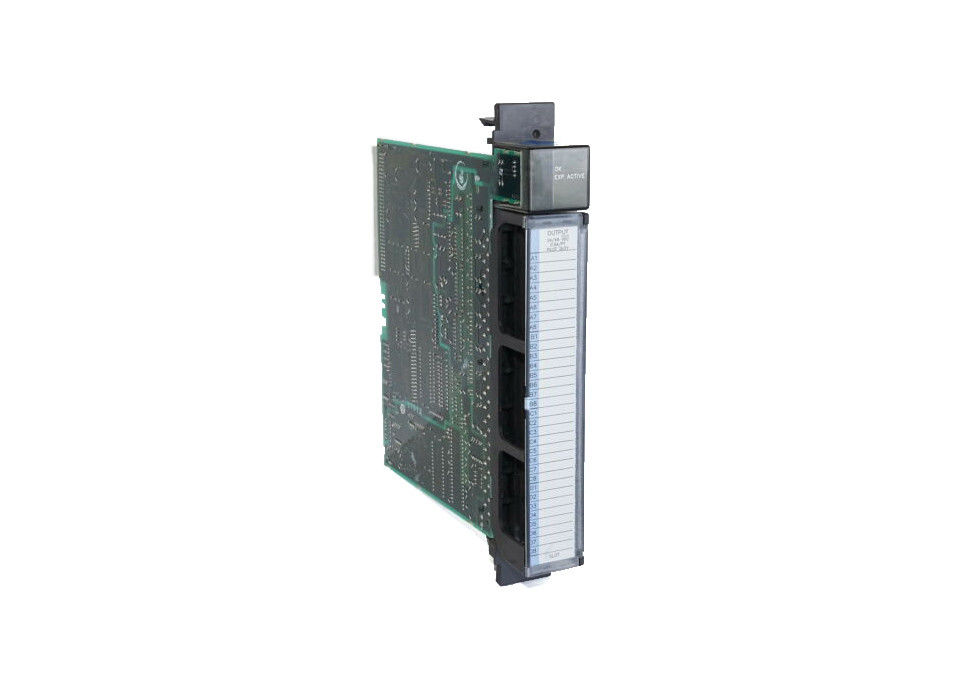

IC697MDL752 GE Fanuc 90-70-serie module 32 uitgangspunten Nieuw origineel

IC697MDL752 GE Fanuc 90-70 Serie Module 32 Uitgangspunten Nieuw Origineel

IC697MDL752 Productomschrijving

De GE Fanuc 90-70 Serie module IC697MDL752 is een module met 32 punten die 12 Volt en 0,5 Ampère stroom levert. Deze module biedt een hoog niveau van inschakelstroom, waardoor de IC697MDL752 ideaal is voor een breed scala aan belastingen, zoals motorstarters en solenoïdes. Om de AAN-UIT-status van elk punt van het circuit te achterhalen, zoekt u de LED-indicatoren aan de bovenkant van de module. Om een correcte uitlijning met vergelijkbare modules in het veld te garanderen, is de module correct gepuntlast. Deze IC697MDL752 module wordt geconfigureerd met behulp van MS-DOS of programmeersoftware die draait op Windows NT of Windows 95. Dit gebeurt meestal via het TCP/IP-protocol over een Ethernetkabel of SNP-poort. De programmeerconfiguratie wordt gedownload en geïnstalleerd op het programmeerapparaat. Dit gebeurt met behulp van een apparaat zoals een personal computer, IBM XT, PS/2 of AT.

De IC697MDL752 12 Volt uitgangsmodule is compatibel met veel apparaten zoals motorstarters, solenoïdes en indicatoren. Het is verdeeld in 4 groepen, elk met 8 modules. Vanwege de warmteafvoer van de module heeft de grootste stroom voor elk van de 4 groepen een limiet van 2 ampère.

Elke uitgangsmodule kan een piekbelasting leveren die groter is dan zijn levenslange stroomsterkte. Deze mogelijkheid is afhankelijk van de stroomsterkte van het apparaat en de duur dat het apparaat is ingeschakeld. De IC697MDL752 uitgangsmodule wordt geleverd zonder zekering. Indien echter een zekering nodig is, wordt voor de veiligheid een 3/4 Ampère 250 V zekering gemonteerd.

De uitgangsmodule wordt geleverd met een mechanische sleutel die een fool-proof mechanisme biedt. Dit zorgt ervoor dat de module correct is gepositioneerd en voorkomt dat modules onbedoeld in een sleuf worden verwisseld voor een ander type module. Elke module wordt geleverd met een sleutel voor dit doel.

Tijdens het installeren of verwijderen van de klemmenborden wordt sterk aangeraden de stroom uit te schakelen. Zodra de stroom is uitgeschakeld, kan de scharnierende deur worden geopend om toegang te krijgen tot de stelschroef, die het klemmenbord stevig op zijn plaats houdt.

Het klemmenbord is ontworpen voor draaddiktes van AWG 0,36 mm² tot AWG 2,1 mm². Het is cruciaal om op te merken dat een maximale isolatiediameter van 0,135 inch niet mag worden overschreden bij het werken met een 2,1 mm² draad voor het bedraden van alle punten. Voor een juiste verbinding kunnen twee draden op elke klem worden aangesloten, mits ze van dezelfde maat zijn. Het klemmenbord is ontworpen om maximaal 40 draden van 2,1 mm² te accommoderen. Indien deze worden gebruikt, moeten ze minimaal 8 inch van het einde van de aansluiting worden geplaatst. Dit creëert voldoende ruimte zodat de scharnierende deur gemakkelijk kan sluiten.

Nadat alle verbindingen met de kabelmodules zijn gemaakt, wordt aangeraden de kabelbinders strak rond de draadbundels te wikkelen. Bij het hanteren van grotere draadbundels worden extra kabelbinders aanbevolen. Een deurlabelcircuit is bij elke module inbegrepen om bedradingsinformatie weer te geven. Als het label moeilijk in de scharnierende deur te plaatsen is, kunt u de gescoorde rand vouwen voordat u het plaatst.

Na het voltooien van de veldbedrading, zorg ervoor dat het klemmenbord aan het rek is bevestigd. Dit gebeurt door de bordband in de kleine sleuven aan de onderkant van de kaartgeleidergrill op het rek te steken. De band identificeert ook het klemmenbord met zijn nauwkeurige bijpassende sleuflocatie. Voor voldoende ventilatie, laat een speling van 6 inch boven en onder de grill.

IC697MDL752 Technische Specificaties

Technische Informatie

SpecNominale spanning:cat32 (vier groepen van elk 8 uitgangen)Nominale spanning:Uitgangen per module:12 volt DC32 (vier groepen van elk 8 uitgangen)Isolatie:1500 volt - elke uitgang naar backplane
