GE FANUC IC697MDL740, Afzonderlijke Outputmodule, Afzonderlijke Outputmodule

GE FANUC IC697MDL740, Afzonderlijke Outputmodule, Afzonderlijke Outputmodule

Productomschrijving

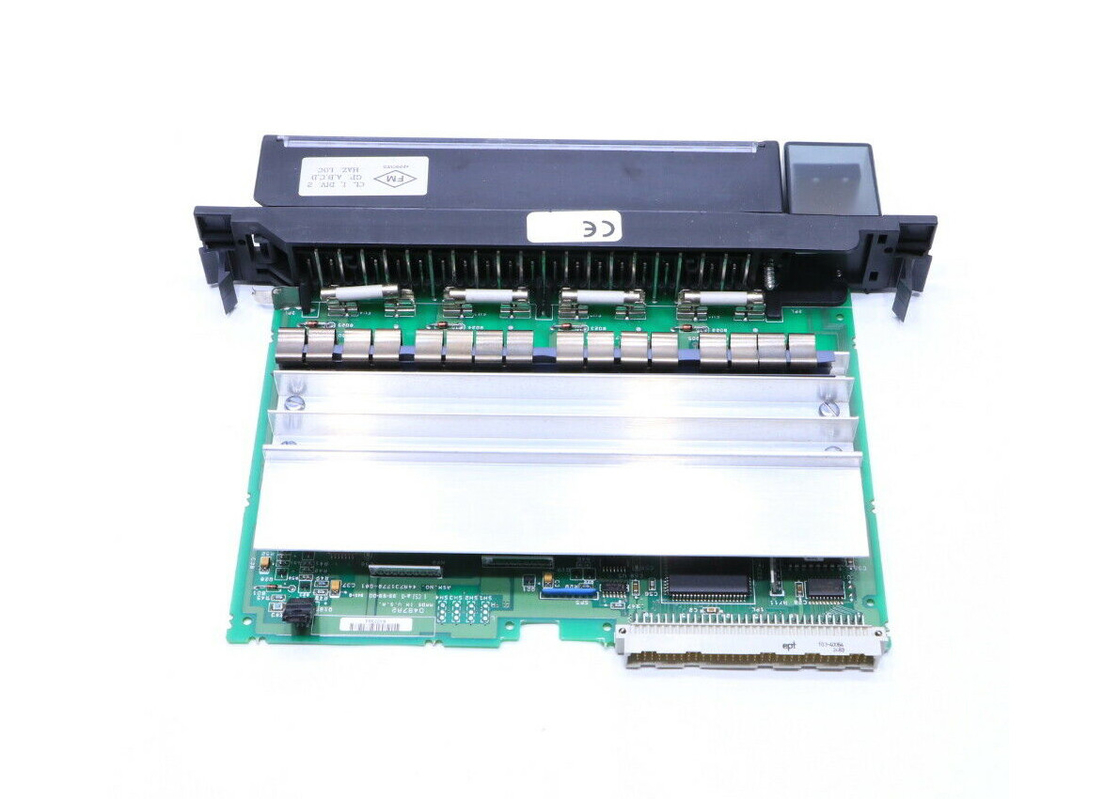

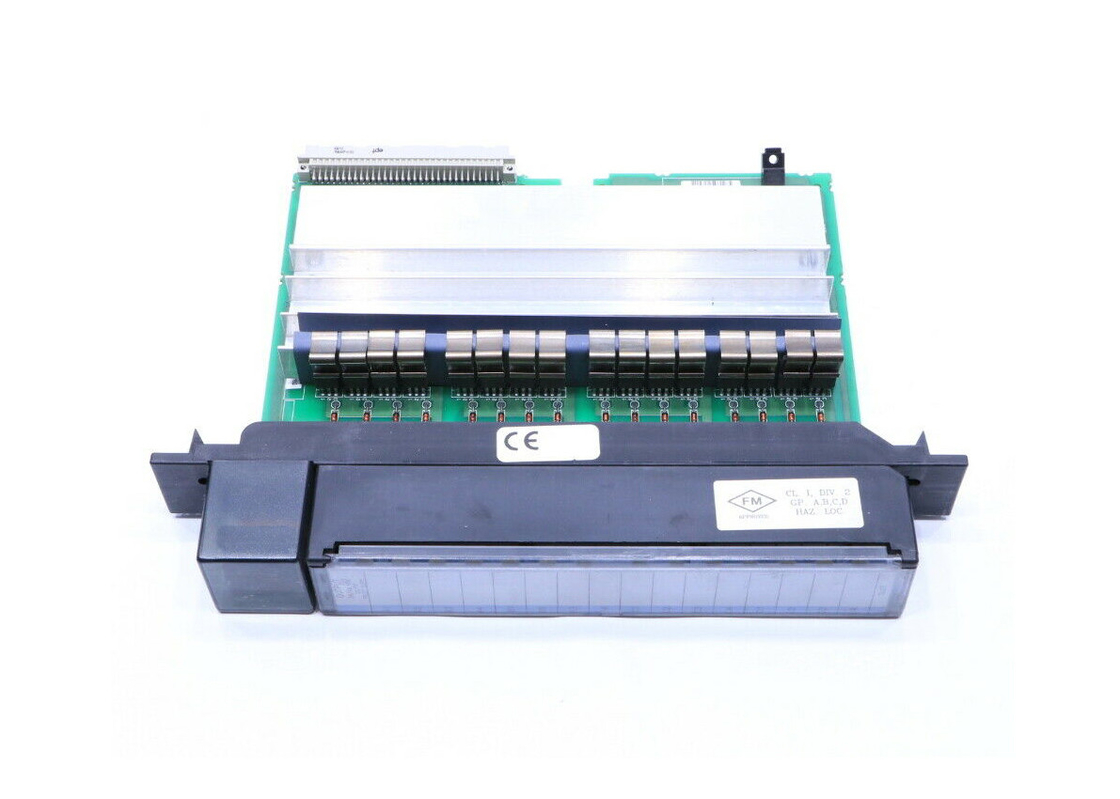

GE Fanuc IC697MDL740 is een afzonderlijke outputmodule die aan machtsapparaten zoals motoraanzetten, solenoïden en indicatoren kan worden gebruikt. Deze ladingen kunnen met één van de 16 de afzetpunten van de module worden verbonden die in clusters van vier punten worden gegroepeerd. De output aan elk van deze punten wordt verstrekt is 24/48 Voltgelijkstroom aan een tarief van 2 ampères per punt van stroom die op lange termijn. De de geleidingscapaciteit van de inputschommeling van IC697MDL740 is, echter, significanter dan 2 ampères. Elk van de clusters van het outputpunt heeft een gemeenschappelijke 10 ampèrezekering.

Het gezicht van de modulegastheren een reeks LEIDENE indicatoren die de status geven bij verschillende plaatsen van de kring en de zekeringen.

IC697MDL740 vraagt niet een ONDERDOMPELING of springt geen schakelaars voor zijn configuratie. De configuratie kan door de gebruiker door Vensters 96 of lopen van Venstersnt worden uitgevoerd Vensters of MS-DOS-software. Dit proces wordt uitgevoerd gebruikend de SNP-haven of Ethernet TCP/IP.

Voorts mag de gebruiker IC697MDL740 vormen dusdanig dat de outputpunten uitgezet worden of in de bestaande staat verdergaan.

Een mechanische sleutel wordt voorzien van elke IC697MDL740 om een groef aan te passen om de module aan te passen. De sleutel wordt opgenomen in de achterplaat van IC697MDL740 dusdanig dat het in het centrum van de groef glijdt waar de module in aanvankelijk geïnstalleerd is. Deze sleutel blijft in de groef zelfs daarna de verwijdering van de module om toevallig misbruik van de groef te verhinderen. Nochtans, kunnen deze toebehoren indien nodig na de extractie van IC697MDL740 worden verwijderd. De verwijdering van de module kan worden uitgevoerd door de klemmen te manipuleren beveiligend het aan de groef.

Ongeveer IC697MDL740

De afzonderlijke de outputmodule van GE Fanuc die afzonderlijke de outputmodule genoemd geworden is van IC697MDL740 wordt vaak gebruikt met programmeerbare logicacontrolemechanismen of PLCs van de GE-Reeks 90-70 productregel. De afzonderlijke de outputmodule van IC697MDL740 werkt goed met vele GE-PLC apparaten en het heeft een brede waaier van eigenschappen die tot PLC systeemverhoging en betere machineprestaties kan bijdragen. De IC697MDL740-outputmodule verstrekt 16 output die een voltagewaaier van 20 tot 60 Volts van gelijkstroom om vereist te werken. De gespecificeerde stroom voor de output is 2 Ampèren per punt of 4 Ampèren per elke outputgroep. Deze bepaalde module antwoordt in slechts 2 milliseconden en zijn voltagedalingen minder dan 1 Volt.

De afzonderlijke de outputmodule van IC697MDL740 heeft een hoge toevloedcapaciteit die ongeveer 10 keer de waarde van zijn geschatte huidige waarde is. De gespecificeerde toevloedstroom staat de module toe om diverse ladingen te steunen. Deze outputmodule omvat LEIDENE indicatoren voor zekeringsstatus en van de apparaten aan-uit- status updates. Alle de LEIDENE indicatoren worden gevestigd op de bovenkant van de module. De module omvat ook een specifieke het sluitentechnologie die niet voor de steun van onverenigbare modules het mogelijk maakt. Deze veiligheidseigenschap kan waardevol zijn aangezien elke component in het systeem aan de behoeften van de toepassing moet voldoen waarvoor de module wordt toegepast. Het configuratieproces van de IC697MDL740-module is eenvoudig en het kan op verscheidene manieren worden gedaan. Alle aanpassingen worden uitgevoerd op een PC die het Windows-besturingssysteem in werking stelt. Voor extra bescherming, kan de module met een conforme deklaag worden gekocht die als facultatieve eigenschap komt. Andere facultatieve eigenschappen zijn beschikbaar ook bij de fabriek.

Deze inhoud werd geschreven en langs gecompileerd leveren en zou niet moeten worden gekopieerd.

Technische Beschrijvingen

Technische Informatie

Specificaties
