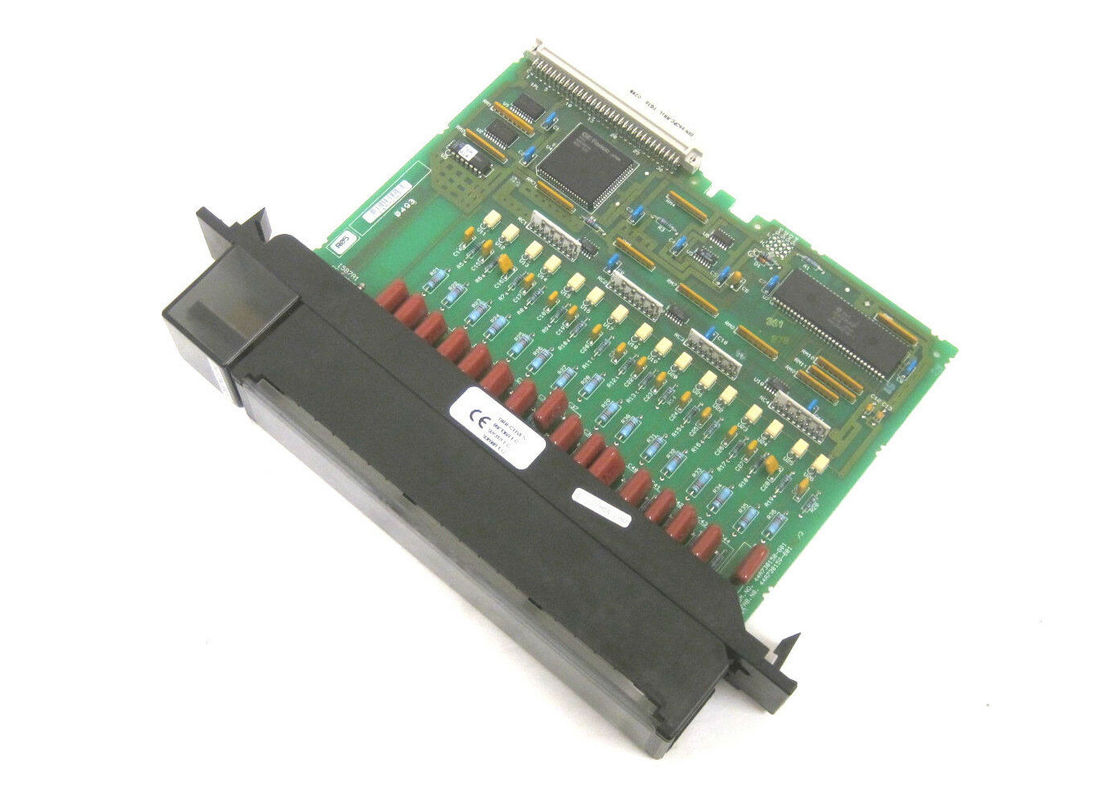

IC697MDL240 GE FANUC discrete ingangsmodule met 16 geïsoleerde 120VAC ingangspunten

IC697MDL240 GE FANUC Discrete Input Module Met 16 Geïsoleerde 120VAC Ingangspunten

Productomschrijving

De GE Fanuc IC697MDL240 is een Discrete Input Module met 16 geïsoleerde 120VAC ingangspunten en een ingangsfilter met een vertragingstijd van 20 ms. Deze isolatie maakt verbinding mogelijk tussen verschillende AC-voedingsfasen en ingangen. Het heeft een reactieve ingang met stroom-spanningskenmerken die een verscheidenheid aan 2- of 3-draads naderingsschakelaars ondersteunen.

LED's aan de bovenkant geven de AAN- en UIT-status van de punten op de PLC aan. De IC697MDL240 heeft mechanische codering en maakt configuratie van I/O mogelijk zonder DIP-schakelaars of jumpers te gebruiken. Configuratie wordt voltooid met behulp van de configuratiefunctie van de MS-DOS- of Windows-programmeersoftware die draait op Windows 95 of Windows NT via Ethernet TCP/IP of via de SNP-poort. De configuratiefunctie van de programmeersoftware is geïnstalleerd op het programmeerapparaat.

Capacitieve ingangscircuits zorgen voor een lage warmteontwikkeling, een lange levensduur en hoge betrouwbaarheid. De ingangsstroomkenmerken leveren typisch 10 mA in de AAN-stand en kunnen tot 4 mA lekstroom in de UIT-stand naar het ingangsapparaat afvoeren.

De IC697MDL240 module trekt 0,25 A van de 5V-bus op de backplane. Voor een correcte vervanging van het moduletype wordt de IC697MDL240 geleverd met een unieke mechanische sleutel met een passend gebied. Tijdens de eerste installatie klikt de mechanische sleutel in de middelste rail op de backplane. Bij vervanging maakt de eerder passende sleutel alleen plaatsing van vergelijkbare modules mogelijk.

Het veldbekabelingsterminalbord is afneembaar. Twee draden kunnen op een oogje worden aangesloten als beide draden van gelijke grootte zijn. Er is ruimte voor een bundel van 40 draden van de juiste maat om door de terminal te worden geleid.

Over IC697MDL240

De GE Fanuc IC697MDL240 Discrete Input Module is een product van GE Fanuc dat is vervaardigd als onderdeel van de GE Series 90-70 PLC productlijn. Deze ingangsmodule heeft 16 geïsoleerde ingangspunten met een spanningswaarde van 120 Volt AC en een ingangsfiltervertragingstijd van 20 milliseconden, en de isolatie is ontworpen om de verbinding tussen verschillende AC-voedingsfasen en ingangen mogelijk te maken. Het wordt ook geleverd met reactieve ingangen met stroom-spanningskenmerken die een breed scala aan 2-draads of 3-draads naderingsschakelaars ondersteunen. Het heeft LED's aan de bovenkant die de aan/uit-status voor de punten op de PLC aangeven. De IC697MDL240 Discrete Input Module is voorzien van mechanische codering, waardoor I/O-configuratie mogelijk is zonder dat DIP-jumpers of -schakelaars nodig zijn.

De configuratie van de IC697MDL240 Module gebeurt via de Windows- of MS-DOS-programmeersoftware die draait op het Windows NT- of Windows 95-besturingssysteem via de SNP-poort of via de Ethernet TCP/IP-poort. De configuratiefunctie van de programmeersoftware is geïnstalleerd op het apparaat dat voor programmering wordt gebruikt. De IC697MDL240 Module trekt 0,25 Ampère van de 5 Volt bus op de backplane. Het wordt ook geleverd met een speciale mechanische sleutel met een passend gebied om de correcte vervanging van het moduletype te verbeteren. Tijdens de eerste installatie wordt deze mechanische sleutel in de middelste rail van de backplane geschroefd. Bij vervanging maakt de eerder passende sleutel de installatie van een vergelijkbare module mogelijk. De capacitieve ingangscircuits bieden ruimte voor warmteafvoer en bieden een hoge mate van betrouwbaarheid en een lange levensduur. In de AAN-stand is er typisch 10 milliampère stroom, en de module kan ook tot 4 milliampère lekstroom naar het ingangsapparaat afvoeren in de UIT-stand.
