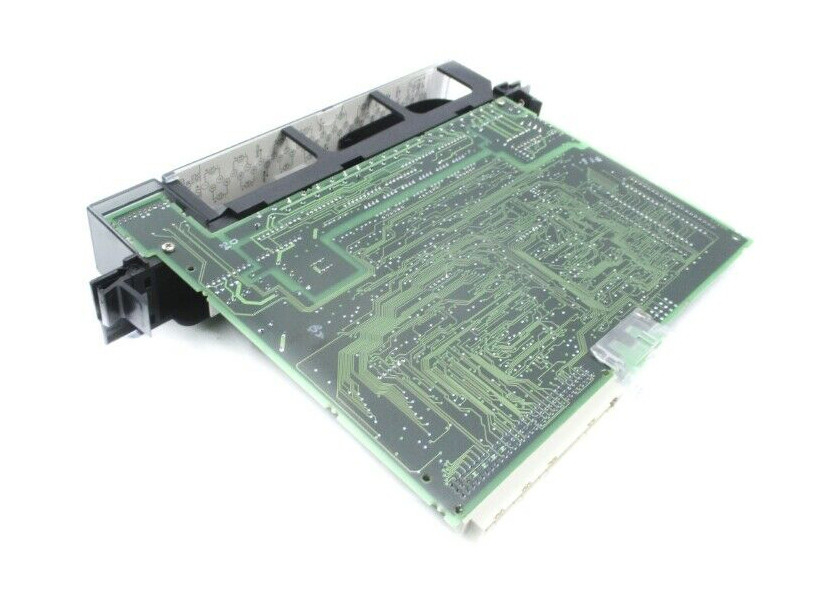

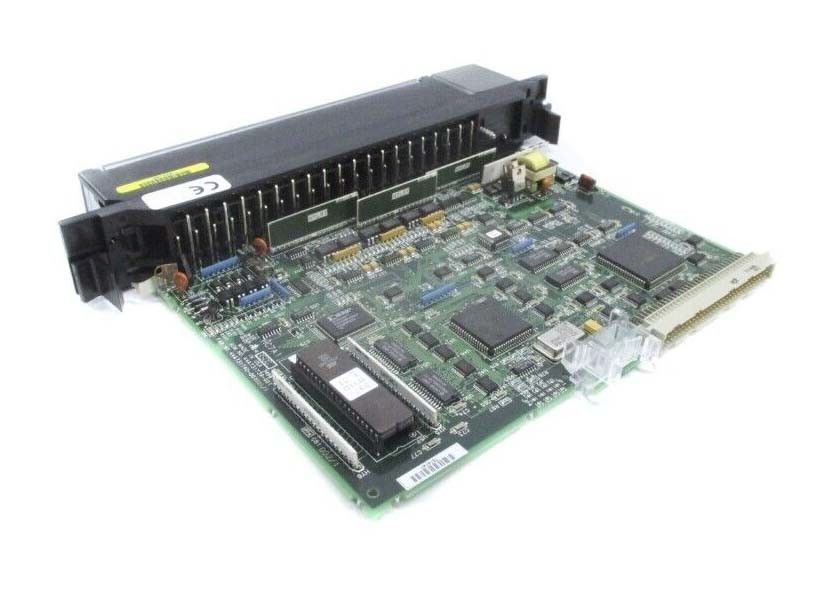

GE FANUC IC697HSC700, Ontworpen Hoge snelheids Tegen (HSC) Module

GE FANUC IC697HSC700, High-Speed Counter (HSC) module ontworpen

Productbeschrijving

De IC697HSC700 is een High-Speed Counter (HSC) -module ontworpen voor de serie 90-70 gemaakt door GE Fanuc.12 eenzijdige of differentiële ingangenDeze module heeft ook een externe oscillator en een ingebouwde +5 VDC-uitgang.Configuratie wordt uitgevoerd via MS-DOS of Windows via Ethernet TCP/IP of de SNP-poort. De configuratiefunctie is reeds geïnstalleerd op het programmeringsapparaat, dat een compatibele pc kan zijn.

De IC697HSC700-module verwerkt snelle pulssignalen rechtstreeks (tot 200 KHz of 800 KHz voor Type E in A Quad B-modus).en besturingsuitgangen zonder dat er communicatie met de PLC-CPU vereist isDe module heeft een eenvoudige, gemakkelijk te gebruiken PLC-interface die ideaal is voor industriële toepassingen, waaronder turbinestroommeter, meteronderzoek, snelheidsmeting, materiaalbehandeling,en bewegings-/procesbesturing.

De IC697HSC700-module heeft 12 ingangen, vier uitgangen (vooraf ingesteld) en PLC ladder interrupt mogelijkheid (optioneel).Tellingfrequenties voor de typen A-D zijn maximaal 200 KHz met het hoogfrequente filter en 30 Hz met het laagfrequente filter.De ingangen Count, Count Disable en Preload voor elke teller kunnen worden geconfigureerd voor een hoogfrequentiefilter (2,5 microseconden) of een laagfrequentiefilter (12,5 milliseconden).

Voor type E is de maximale telfrequentie met het laagfrequentiefilter (12,5 milliseconden) 30 Hz; met het hoogfrequentiefilter (2,5 μs),de maxima zijn 200 kHz in de up/down modus en 800 kHz in de A Quad B modusDe ingangen Count, Count Disable en Preload voor elke teller kunnen elk filter gebruiken, maar de ingangen Strobe en Strobe Disable gebruiken alleen het hoogfrequente filter.Zie de gebruikershandleiding voor meer informatie over de werking van het type.
