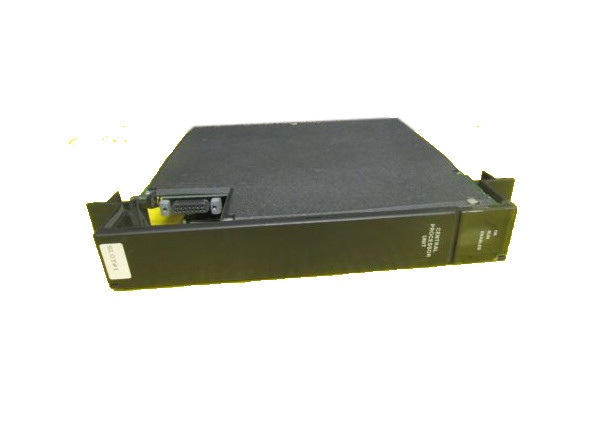

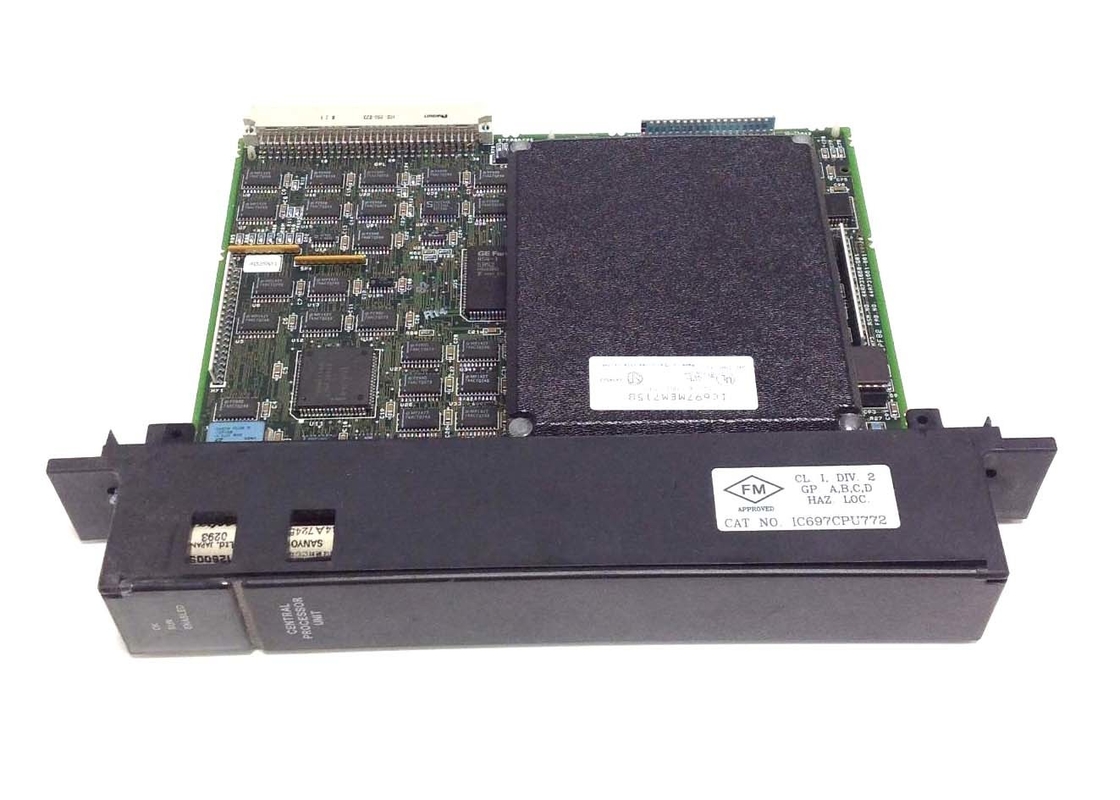

GE FANUC IC697CPU772, enig-Groefplc cpu, Drijvend komma cpu

GE FANUC IC697CPU772, enig-Groefplc cpu, Drijvend komma cpu

Productomschrijving

IC697CPU772 is enig-groefplc cpu met uitzetbaar die geheugen door de Automatisering en de Controles van GE wordt vervaardigd. Het is geschikt voor het controleren industriële machines en procédés in realtime. Backplane wordt opgezet aan het rek gebruikt om met diverse I/O modules te communiceren. IC697CPU772 heeft een microprocessor van 12MHz 80C186 geschikt voor drijvend kommaberekeningen bij snelheden van 0,4 microseconden per de functie Van Boole. Tot 8K-analogon wordt I/O gesteund door dit apparaat, samen met om het even welk mengsel van de input en de output van 2K.

Diverse co-processor en communicatie modules worden gesteund door dit apparaat naast IC697-LAN interfacemodules, IC660/IC661-de modules van het buscontrolemechanisme, en de modules van de verbindingsinterface. Dit apparaat steunt ook alle afzonderlijke en analoge I/O modules van de IC697-familie.

IC697CPU772 wordt gevormd en door software die van een computer lopen geprogrammeerd in bijlage. De configuratie via dubbele gealigneerde pakketschakelaars en verbindingsdraden wordt niet vereist voor dit apparaat. De programmering van dit apparaat is mogelijk via serie, parallel, of Ethernet-verbinding die of MS-DOS of programma's die over Win95 of Winst NT gebruiken lopen. De opstelling en de configuratie voor dit apparaat worden beveiligd met wachtwoordbescherming.

Om IC697CPU772 in werking te stellen, gebruik of de three-position schakelaar of een computer in bijlage met de correcte geïnstalleerde software. Een raad van de geheugenuitbreiding moet voor dit apparaat functioneren. Deze uitbreiding verstrekt tot 512 kilobytes van gegevensgeheugen. Het geheugen (RAM) wordt gehandhaafd door de batterij. Cpu moet door een aangesloten computer worden geïnitialiseerd alvorens de geheugenraad kan worden geïnstalleerd.

Om IC697CPU772 te installeren, verwijs naar de documentatie van het product. De stroom zou moeten worden afgesloten alvorens installatie te proberen. Zet de controleschakelaar in de eindepositie. Installeer de raad van de geheugenuitbreiding. Sluit de CMOS batterij aan het apparaat aan. Neem het apparaat in de eerste groef van het rek op. Herstel macht aan het rek.

Ongeveer IC697CPU772

De IC697CPU772-module is een cpu-module die met Reeks 90-70 programmeerbare logicacontrolemechanismen van GE Fanuc compatibel is. De Reeks 90-70 productregel is een familie van de componenten van PLCs en PLC die een volledig operationeel controlemechanisme verstrekken dat gemakkelijk om in om het even welk systeem is te vormen en te installeren. Reeksen 90-70 PLCs worden ontworpen compatibel om met andere PLCs te zijn die een deel van grotere Reeks 90 van GE Fanuc PLC familie vormen. De Reeks 90-70 lijn omvat een groot aantal verschillende PLC systeemcomponenten met inbegrip van cpu-modules, rekken. I/O systemen, voedingen, Genie I/O, en talrijke facultatieve modules. De architectuur van de cpu-modules is gebaseerd op Intel 80X86 of 80X86DX-bewerker. De IC697CPU772-module gebruikt een 80C186-microprocessor met een klok van het 12 Megahertzsysteem.

De IC697CPU772-module neemt één groef in het PLC rek op. De drijvend kommaverrichtingen worden gesteund op de cpu-module. Het systeemgeheugen is uitzetbaar omdat 64, 128, 256, en 512 KB CMOS de modules van het uitbreidingsgeheugen op de IC697CPU772-module kunnen worden geïnstalleerd. Een vervangbare systeembatterij verstrekt reservemacht aan het programma en gegevensgeheugen voor het geval dat de systeemmacht wordt verwijderd. De oude batterij moet worden verwijderd alvorens de vervangingsbatterij wordt geïnstalleerd. De stroom door de IC697CPU772-module van de 5 Volts gelijkstroom-wordt vereist bus is 1,2 Ampèren die. Dit huidige die vereiste omvat de stroom door het uitbreidingsgeheugen wordt verbruikt. De IC697CPU772-module wordt gevormd door of MS-DOS of Microsoft Windows gebaseerde programmeringshulpmiddelen. Om te verzekeren zijn er geen afwijkingen van de geprogrammeerde configuratie, verifieert cpu laars-omhoog de daadwerkelijke configuratie bij en periodiek tijdens systeemverrichting. De geïntegreerde seriële poort kan worden gebruikt om met een periodieke programmeur om te zetten.
