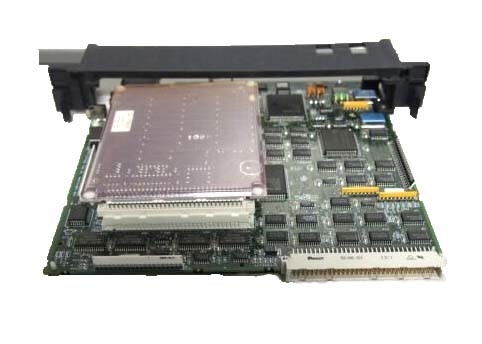

GE FANUC IC697CPU732, Enig Groef Programmeerbaar Controlemechanisme cpu

GE FANUC IC697CPU732, Enig Groef Programmeerbaar Controlemechanisme cpu

Productomschrijving

Vervaardigd door GE-Automatisering, is IC697CPU732 één enkel groef programmeerbaar controlemechanisme cpu geschikt voor het controleren industrieel materiaal en procédés in realtime. Om met I/O en „slimme optie“ modules te communiceren, gebruikt dit apparaat rek-opgezette verbindingsbackplane. Dit apparaat heeft een 12 microprocessor van Mhz 80C186 geschikt voor drijvend komma decimale berekeningen bij snelheden van 0,4 microseconden per de functie Van Boole. Tot 8K-analogon wordt I/O gesteund door dit apparaat, samen met om het even welk mengsel van 512 input en output.

IC697CPU732 steunt IC697-LAN interfacemodules, de afzonderlijke en analoge I/O modules van IC697, veelvoudige co-processor en communicatie modules, I/O modules van de Verbindingsinterface, en buscontrolemechanismen voor IC66*-modules. De configuratie van dit apparaat wordt verwezenlijkt door de module te verbinden met een programmeurscomputer en IC641-programmeringssoftware in werking te stellen.

De ONDERDOMPELINGSschakelaars en de verbindingsdraden worden niet gebruikt in de configuratie van dit product. Voor veiligheid, zijn de configuratiemontages beschermd wachtwoord. Het gebruikersgeheugen, de programmeringsgegevens, de kalender, en de klok worden gehandhaafd door een lithiumcmos batterij.

Dit apparaat steunt een configuratie van de 8 draadserie multidrop. Het aantal programmeerbare controlemechanismen toegestaan in deze configuratie wordt bepaald door kabellengte. Een 24 periodieke kabel van AWG zou 30V in deze opstelling moeten worden gebruikt om het controlemechanisme aan een computer aan te sluiten. Het waarschuwen: De eindstroken of de afwisselende schakelaars zouden niet in de transmissielijn voor een multidropconfiguratie moeten worden gebruikt.

Om IC697CPU732 in werking te stellen, gebruik of de three-position schakelaar of een computer die in bijlage IC641-programmeringssoftware in werking stellen. Verwijs naar het producthandboek voor juiste installatieinstructies. Draai van macht alvorens het apparaat aan te sluiten. Plaats de three-position verrichtingsschakelaar in de EINDEpositie. Plaats de batterij in één van de groeven van de batterijverbinding. Sluit het apparaat aan groef 1 aan. Macht op het apparaat.

Ongeveer IC697CPU732

De IC697CPU732-module is een centrale verwerkingseenheid of een cpu voor de industriële PLC van GE Fanuc systemen. IC697CPU732 cpu steunt zowel vaste als drijvend komma wiskundige verrichtingen. De IC697CPU732-module vereist één enkele groef in de PLC chassis en het trekt 1 Ampère van stroom van backplane bij 5 gelijkstroom-van het inputvolts voltage.

Een geïntegreerde seriële poort op de cpu-module steunt zowel de rs-485 als rs-422 communicatie protocollen en het kan worden gebruikt om met een programmeur voor de configuratie van de cpu-module te verbinden. De IC697CPU732-module wordt gevormd met de IC641-programmeringssoftware. Er zijn geen ONDERDOMPELINGSschakelaars of verbindingsdraden op cpu voor configuratie. Het cpu-geheugen wordt gesteund door een batterij die 10 maanden van houdbaarheid bij 20 graden van Celsius wordt geschat. Het catalogusaantal van de lithiumbatterij is IC697ACC701.

De IC697CPU732-module steunt een totaal van 512 input en output. Het aantal van analoge die I/O door de module wordt gesteund is 8000. De IC697CPU732-module neemt 0,4 microseconden om één enkele functie Van Boole te verwerken. De 80C198-microprocessor waarop de cpu-module gebaseerd is wordt geklokt bij 12 megahertz. De IC697CPU732-module steunt de I/O modules van IC66 en van IC697.

De toegang tot de module kan door het gebruik van wachtwoorden worden beperkt om onbevoegde toegang te verhinderen en daarom configuratieveranderingen te verhinderen die de PLC functies konden ongunstig beïnvloeden. De verrichting van de IC697CPU732-module wordt gecontroleerd door een positie 3 inschakelt de voorzijde van de module of door een verbonden programmeur en de IC641-software. Drie LEDs op de voorzijde van de IC697CPU732-module tonen de statusinformatie voor installateurs en exploitanten.
