Vervaardigd GE FANUC IC697CPM790, 64 Mhz van cpu, Drijvend komma met 32 bits

GE FANUC IC697CPM790, Gefabriceerde 64 MHz CPU, 32-Bit Floating Point

Productbeschrijving

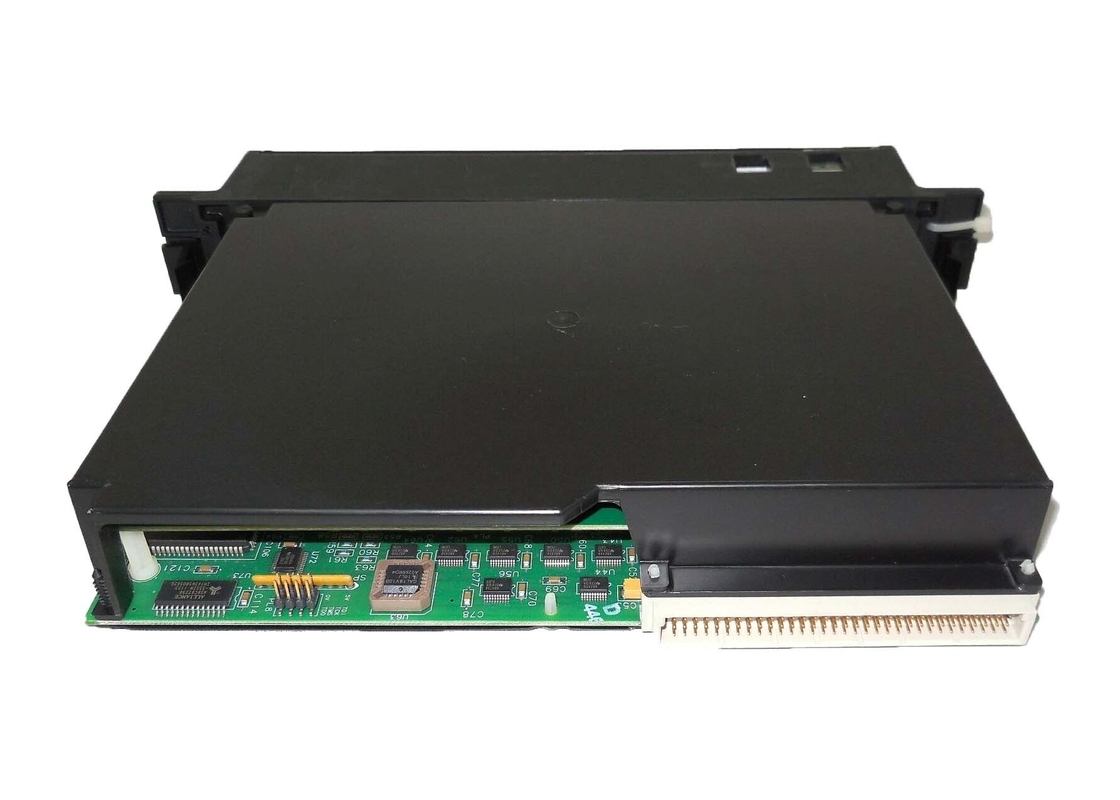

IC697CPM790 is een door GE FANUC vervaardigde 64 MHz CPU met rekenmogelijkheden met behulp van een 32-bit floating point en microprocessor 80486DX2. Deze CPU maakt gebruik van single-slot programmeersoftware die werkt met Windows of MS-DOS om configuratie en programmering uit te voeren.

IC697CPM790 bevat maximaal 12K discrete inputs en outputs (alleen mix-simplex modus). Het heeft flashgeheugen dat is toegewezen voor OS-firmware, waardoor firmware-updates mogelijk zijn via de verbinding tussen pc en de seriële poort van de module. De gebruiker bestuurt de modulewerking met programmeersoftware of via de bedieningsmodus met behulp van de RUN/STOP driestandenschakelaar. Een geheugenbeschermingssleutel of softwarewachtwoord vergrendelt de configuratie- en programmagegevens.

IC697CPM790 heeft vier groene LED's die de status van de CPU aangeven. Ventilatoreenheden zijn vereist voor luchtkoeling. De gebruiker kan de Bus-zender module IC697BEM713 aansluiten op de programmeur voor de parallelle interface. Een Type D-connector met 15 pinnen verbindt de seriële poort, die RS-485 compatibel is. Tijdens de daadwerkelijke werking en het opstarten controleert de CPU de rackconfiguratie, terwijl de alarmfunctie eventuele afwijkingen in de geprogrammeerde en/of werkelijke configuratie rapporteert. IC697CPM790 heeft een lithiumbatterij die de kalenderklokwerking, het gegevensgeheugen en het programmageheugen onderhoudt.

Het is belangrijk op te merken dat module IC697CPM790 moet worden gebruikt in combinatie met een Standalone C-programma, dat Triple Modular Redundancy (TMR) -bedrijfs- en zelftestroutines biedt. Het werkt niet tenzij dit programma is opgenomen in het geladen applicatieprogramma.

Ondersteunde optiemodules zijn als volgt: IC697 LAN-interfacemodules, Programmeerbare Coprocessor, Alfanumerieke Display Coprocessor, Bus Controller voor IC660/661 I/O-producten, communicatiemodules, I/O Link Interface en de IC697-familie van discrete en analoge I/O-modules.
