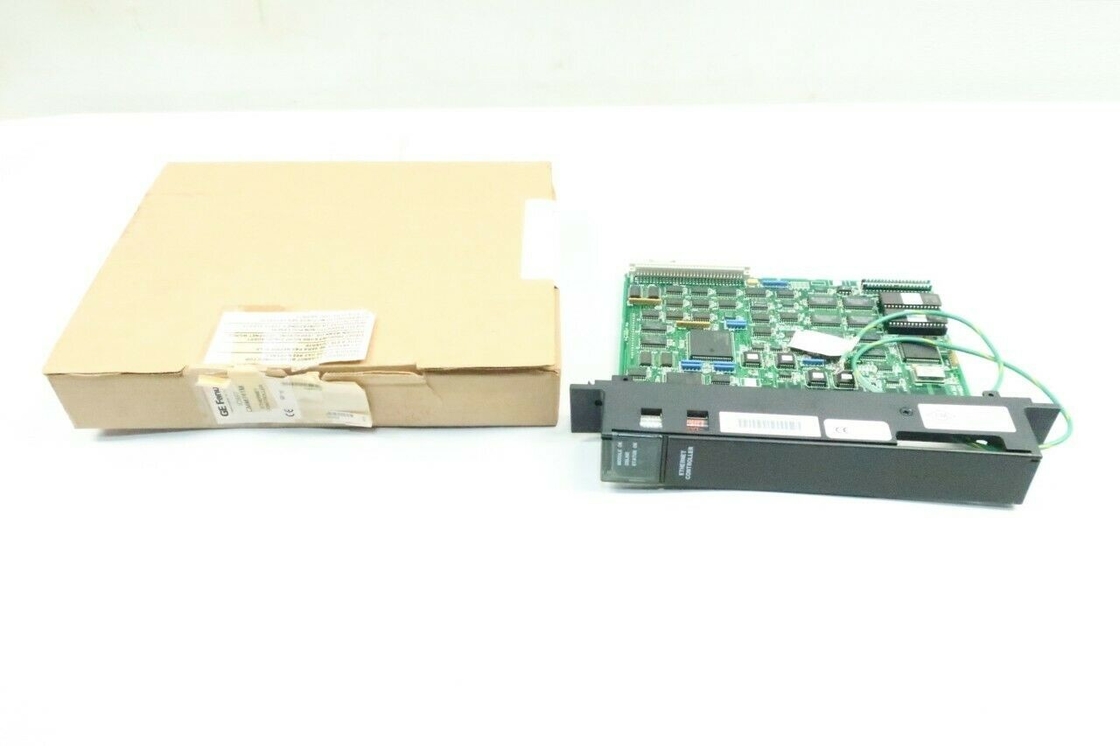

GE FANUC IC697CMM741, Ethernet programmeerbare controller in de serie 90-70
Productbeschrijving vanIC697CMM741
De IC697CMM741 is een ethernet programmeerbare controller in de 90-70 serie.Deze groep biedt hoogwaardige oplossingen voor het verbinden van automatiseringscontrollersDe IC697CMM741 controller is ontworpen om in één slot in het IC697 PLC-rack te worden aangesloten.Het is uitgerust met een standaard 15-pin AUI-poortverbinding en is ontworpen voor IC697-controllersEen AUI- of transceiverkabel kan door de gebruiker worden geleverd. Het maakt gebruik van een enkele gleuf in de PLC-rack, en de software is gemakkelijk te laden en / of te upgraden.de software wordt gedurende ten minste zes maanden bewaard door stroomstoring.
Wanneer de IC697CMM741-controller in het PLC-rack wordt geïnstalleerd, moet de stroom van het rack worden uitgeschakeld.De kabel moet van het bord verwijderd zijn. Zodra de batterij is aangesloten op een van de connectoren, druk je gewoon op de knop om te vergrendelen.Niet dwingen van het bord bij het vergrendelenHet is belangrijk op te merken dat de Ethernet-controller niet correct zal functioneren als er lege slots aan de linkerkant zijn. WAARSCHUWING:De groene gronddraad moet stevig aan het chassis van het rek worden bevestigd., en het rack moet worden geaard om de functionaliteit van het LAN te waarborgen.
Over IC697CMM741
Het IC697CMM741 interface apparaat wordt geproduceerd door GE Fanuc in zijn serie 90-70 productlijn om een interface te zijn voor TCP/IP Ethernet LAN apparaten of voor GE serie 90-70 MMS apparaten.De IC697CMM741 interface is ook een Ethernet controller, en het kan PLC's rechtstreeks aansluiten op een LAN zoals het IEEE 802.3 CSMA/CD LAN.Deze Ethernet-controller is gemaakt voor de GE serie 90-70 IC 697 programmeerbare controllers en het heeft slechts 1 slot in de PLC rack om veilig te monterenDe software die de IC697CMM741 Ethernet-controller gebruikt, kan eenvoudig worden geladen of bijgewerkt via het RAM, en de controller kan na een stroomstoring minimaal 6 maanden zijn software behouden.De software die het kan gebruiken omvat de TCP/IP- en MMS/OSI-communicatiesoftware., de complete Windows- en DOS-programmerings- en communicatie-software, en software die is gemaakt voor uitgebreide diagnostiek en stationbeheer.
The GE Series 90-70 IC697CMM741 Ethernet controller and interface can connect to a transceiver device through either a user-supplied transceiver cable or an AUI (Attachment Unit Interface) cable through its standard D-type connector that has 15 pinsDe kabel en de transceiver zijn de manier waarop de Ethernet-controller zijn verbinding maakt met het Ethernet-LAN. De gebruikers kunnen de status van de interface van de controller controleren met zijn 3 LED's.De RAM in de IC697CMM741 Ethernet controller gebruikt een batterij voor back-up en de RAM slaat alle communicatie softwareDeze controller en interface-apparaat heeft ook ROM en firmware die de basisfuncties, configuratie-software en diagnostische functies die het gebruikt opslaan.
Technische informatievanIC697CMM741
Specificaties:
|
Energieverbruik (typisch):
Geheugenbehoud
|
Kracht verbruik voor De Ethernet Controller omvat externe RS-232 belastingen en De De module wordt aangedreven door het rack. Vdc.
+5 Vdc +12 Vdc
1.00A 0.5 Een
Een aan boord batterij biedt back-up vermogen (bij ten minste 6 (maanden) wanneer vermogen is verwijderd van De CPU-rack bevattende De Ethernet De controller.
|
|
Fysieke afmetingen: circuitbord:
Montage:
Verbindingen:
InterfaceSpecificaties:
|
6.3 x 9,19 inch (160 x 233 mm).
De... module schroeven in De IC697 CPU schroef in De eerst beschikbaar slot naar De Dat klopt. van De CPU of BTM. Ontvanger Module als afstandsbediening (verwijderbaar)
- LED-indicatoren: MODUL OK, ONLINE,Status Goed.
- Herstarten drukknop en Batterij connectoren - voorkant kant van bord achterin De met scharnieren Serial en Transceiver Havens
- Seriepoort: 9-pin vrouwelijk, D-connector (naar Local) GSM)
- Transceiver Port: 15 pin vrouwtjes, D-connector (tot Ethernet transceiver kabel en netwerk) LAN (naar netwerk GSM en/of IC641-Ethernet Programmer)
IEEE 802.2 Logische verbindingscontrole Klasse I
IEEE 802.3 CSMA/CD Medium Access Control 10Mbps Seriële poort: RS-232 DTE, 9600 bps
Transceiverpoort: Ethernet, IEEE 802.3 CSMA/CD, Transceiver SQE moet worden ingeschakeld.
|
