GE FANUC IC697CMM711, enig-Groef Communicatie Co-processormodule, 90-30 reeksen

GE FANUC IC697CMM711, enig-Groef Communicatie Co-processormodule, 90-30 reeksen

Productomschrijving

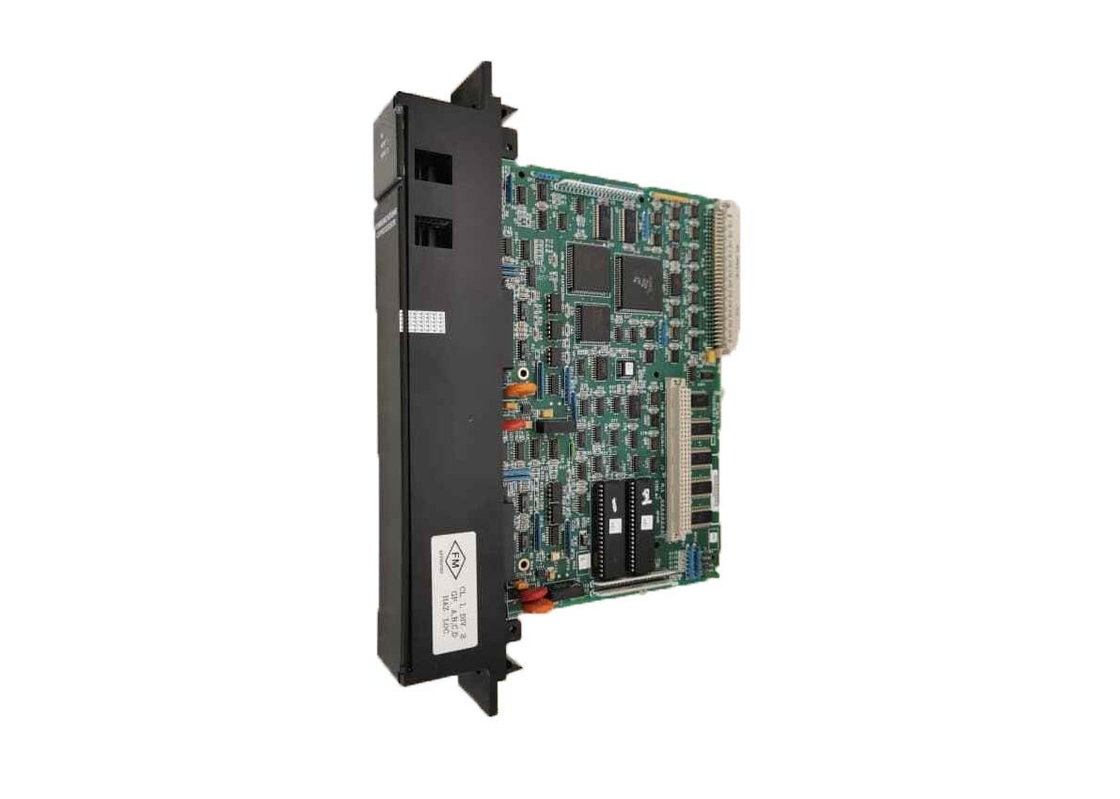

IC697CMM711 is een enig-Groef Communicatie Co-processormodule (CMM) van GE 90-30 reeksen. De module komt norm met zachte schakelaarconfiguratie (eliminerend de behoefte aan schakelaars en/of verbindingsdraden), drie status LEDs, de controle van het drukknopterugstellen, en twee seriële poorten. De module gebruikt 12 Mhz, 80C186-microprocessor. Bovendien, is geen batterij nodig.

CMM maakt deel uit van een familie van communicatie modules en toont beide communicatie controle (CCM), verre terminal (RTU), en algemene IC69-communicatie (SNP) functionaliteit aan. CCM, RTU en SNP zijn beschikbaar op één van beide of beide seriële poorten in om het even welk van negen mogelijke configuraties: CCM/CCM, CCM/RTU, RTU/CCM, RTU/RTU, SNP/SNP, SNP/CCM, CCM/SNP, SNP/RTU, EN RTU/SNP. De module levert zowel de rs-232 als rs-485 interfaces en communiceert met PLC cpu via backplane. Talrijke CMMs kan in enkel één IC697-PLC systeem worden geplaatst.

De functies toegestaan door IC697CMM711 CMM op de CCM verrichtingswijze omvatten lees-schrijf van register, input en outputlijsten die, geplaatste ontruimt het beetje/van input en output, van blocnote, q-opeenvolgingsbevelen wordt de gelezen voor snel leest, en de kenmerkende wijziging van het statuswoord. In hoofd/peer CCM configuraties, stelt CMM communicatie met verre apparaten door het programma communicatie van de toepassingsladder verzoeken in werking.

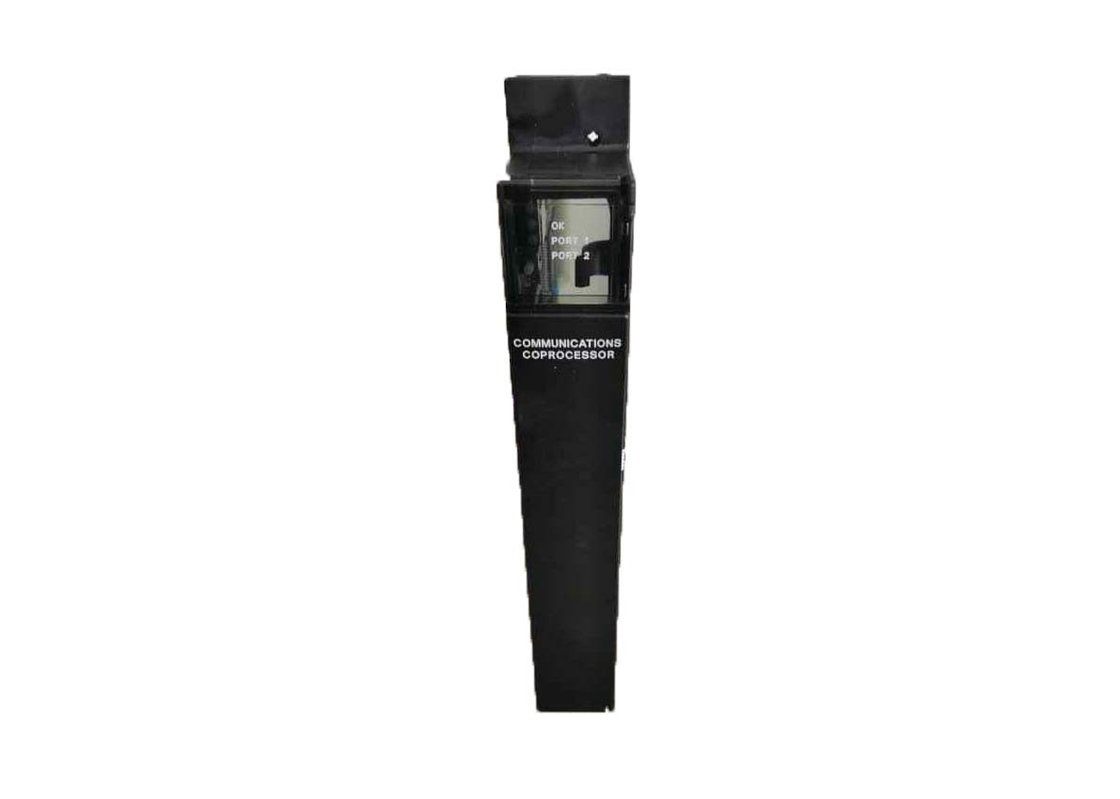

De IC697CMM711-status van de module is viewable via drie LEDs. De activiteit van de seriële poorten wordt geïdentificeerd in haven 1 leiden en haven 2 leiden. Het hoogste LEIDENE wilknipoogje wanneer de module omhoog wordt aangedreven, en zodra de diagnostiek effectief wordt voltooid, de hoogste LEIDENE wil blijft lit. De hoogste LEIDENE wil identificeert altijd modulestaat.

Ongeveer IC697CMM711

De IC697CMM711-module van GE Fanuc is een industriële communicatie die co-processormodule, ook als CCM wordt bekend. Het maakt deel uit van Reeks 90-70 productregel van GE Fanuc van programmeerbare logicacontrolemechanismen of PLC componenten en toebehoren. De communicatie protocollen die de IC697CMM711-communicatie co-processormodule kan steunen zijn de meester, de slaaf, en peer-aan-edele CCM protocollen, de meester en de slaaf SNP en SNPX-protocollen, en het slavenrtu Modbus communicatie protocol. De module komt met 1 groef en een drukknop voor het terugstellen. Het vergt geen batterij. De IC697CMM711-module vergt verbindingsdraden of geen schakelaars voor configuratie. In plaats daarvan, kan het met de zachte methode van de schakelaarconfiguratie worden gevormd. Deze communicatie co-processormodule komt met 2 seriële poorten die rs-232 of rs-422/rs-485 seriële poorten kunnen zijn.

De Reeks 90-70 IC697CMM711 communicatie van GE Fanuc co-processormodule gebruikt een 80C186-Microprocessor die aan een tarief van 12 Mhz werkt. Het is mogelijk om meer dan 1 communicatie co-processormodule in één enkel programmeerbaar systeem van het logicacontrolemechanisme te installeren om de communicatie van het controlemechanismesysteem opties te maximaliseren. De IC697CMM711-module en al andere CCMs in het PLC systeem communiceren met PLC cpu door backplane. Er zijn 3 LEDs op deze module. Één van LEDs toont de huidige voorwaarde van de module terwijl andere 2 LEDs de activiteit van de 2 seriële poorten van de module tonen. De haven LEDs wordt geëtiketteerd als Haven 1 leiden en Haven 2 leiden. Deze module wordt gemaakt om in een rek worden geïnstalleerd, en het zou slechts moeten worden geïnstalleerd wanneer de rekmacht wordt losgemaakt.

Technische Beschrijvingen

Technische Beschrijvingen voor IC697CMM711
