Productomschrijving

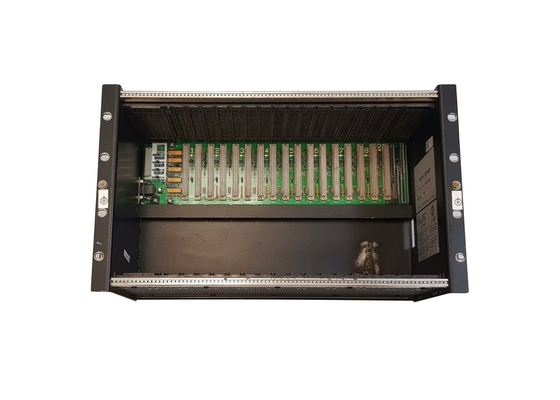

IC697CHS783 is voor/monteert VME-Integratorrek met 17 die groeven achteraan door GE Fanuc worden ontworpen. Dit IC697CHS783-rek voor IC697 PLCs wordt ontworpen om met 3de partijvme modules en I/O configuraties (zonder overtolligheidstoepassingen) te werken. 17 groefbackplane verzekert gemakkelijke VME-moduleintegratie.

De extra eigenschappen van IC697CHS783 omvatten 10 duim diep achterrek opzet en norm het 19 duim voorrek opzet. Allebei sluiten AC/DC aan en de voedingen van gelijkstroom IC697 zijn aanvaardbaar. De gebruiker kan een externe voeding ook kiezen; nochtans, wordt een adaptermodule in dit geval vereist. Ook wordt de voorziening voor twee die rekverrichting omvat bij de enige voeding wordt gebaseerd evenals voor high-current configuraties. Een facultatieve uitrusting kan voor het toevoegen van J2-backplane of voor het maken van de verbindingen van de lintkabel worden bevolen. Er is ook een facultatieve ventilatorassemblage beschikbaar voor high-power modules.

Elke rekconfiguratie zal één voeding in de module in de linkerpositie nemen; nochtans, is de voedingcapaciteit een factor die modulehoeveelheid in een rek kan beperken. Tot drie VME-modules kunnen in een rek met IC697-modules worden gebruikt. De veelzijdigheid van de rekken staat beide 3de partijmodules door het gebruik van verbindingsdraden op backplane toe om groeven te vormen.

De integratie van 3de partijmodules komt door de verbindingsdraden voor te bewegen. Wanneer het opzetten van het IC697CHS783-rek, moet de gebruiker voldoende ruimte voor luchtstroom verlaten, die de module om toestaat behoorlijk te koelen. Dit is wanneer een assemblage van de rekventilator nuttig is. De opzettende eisen ten aanzien van voorzijde en/of achtergedeelte worden bepaald door het bevolen rek. Het opzetten de flenzen zijn reeds inbegrepen in de zijpanelen van het rek. Het is belangrijk om te herinneren dat de kabel van de machtsuitbreiding moet worden vastgemaakt alvorens de macht wordt toegepast. De uitbreidingskabel zou niet moeten worden verbonden terwijl het systeem werkt.

Ongeveer IC697CHS783

Het IC697CHS783-rek is een de integratorrek van GE Fanuc VME. Het rek kan derdevme modules gemakkelijk steunen die 0,8 duim installatie het uit elkaar plaatsen vereisen. Het rek kan een maximum van 5 Volts van macht vergen. De maximumstroom die de gebruikers aan het rek kunnen leveren is 3,3 Ampèren. Het rek kan alle GE IC aanpassen 697 PLC modules. voorgezien, kan het gemakkelijk met een 19 duimrek verbinden, en bij het achtergedeelte, kan het in een duim-diepe bijlage worden geïnstalleerd 10. Het integratorrek kan een voeding van één enkele machtseenheid aanpassen.

Het IC697CHS783-rek is uitgerust met 17 groefbackplane die gemakkelijke integratie van andere VME-modules kan voorzien. Tijdens de steun van het rek, zou genoeg ontruiming rond het voor luchtstroom moeten worden verlaten. Het rek heeft afmetingen van 11,15 duim in hoogte, 19 duim in breedte, en 7,5 diepgaand duim.

Het IC697CHS783-rek kan worden gevormd door een reeks verbindingsdraden te gebruiken die op backplane dichtbij elke groef worden gevestigd. Dit helpt in flexibiliteit tijdens de installatie. Het IC697-systeem staat voor de gebruikersconfiguratie toe van de I/O puntverwijzingen voor de modules. Het rek biedt modulebehoud aan. Het komt met gevormde klinken die op de hogere en lagere sporen van het rek breken.

Het IC697CHS783-rek steunt een facultatieve assemblage van de rekventilator. De ventilators in het integratorrek produceren met geringe geluidssterkte en zij worden geassembleerd door kogellagers voor het uitgebreide werkende leven te gebruiken. Elke rekconfiguratie past één enkele voedingeenheid in de uiterst linkse positie aan. Het rek kan zowel verticaal als horizontaal worden opgezet, afhangend van de toepassingsbehoeften.
