GE FANUC IC693CPU374 Hot Standby Dual Bus CPU Control Module

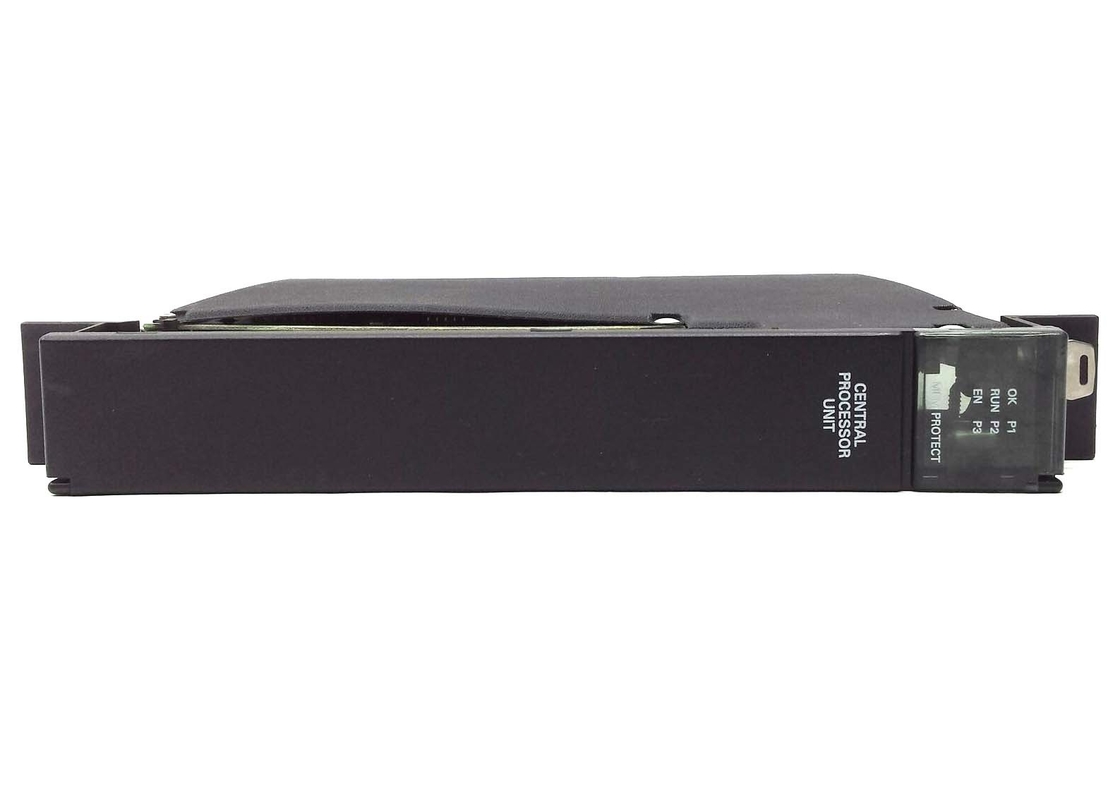

GE FANUC IC697CGR772 Hot Standby Dual Bus CPU Besturingsmodule

Productomschrijving

De IC697CGR772 is een Hot Standby Dual Bus CPU besturingsmodule in de GE Genius Series. De IC697CGR772 module is ontworpen als een controller met één slot die fluctuerende verplichte puntberekeningen toestaat voor CPU-redundantie-toepassingen. Ontworpen en geprogrammeerd door het Microsoft Disk Operating System, heeft de IC697CGR772 de mogelijkheid om real-time controle te bereiken over machineprocessen en materiaalbehandelingssystemen. De IC697CGR772 module maakt verbinding met modules die slimme opties zijn of modules met de I/O via de backplane, die rack-gemonteerd is.

De IC697CGR772 module is ontworpen met een drievoudige schakelaar en kan op afstand worden bediend door een aangesloten programmeur en zijn software. Geconfigureerde gegevens kunnen worden vergrendeld met wachtwoorden of met de geheugenbeveiligingsschakelaar, aangezien gegevens handmatig kunnen worden vergrendeld. In de beveiligde positie kunnen geconfigureerde gegevens alleen worden gewijzigd door een programmeur die is gekoppeld aan de buszender module. De zeven LED's van de IC697CGR772 module zijn indicatoren voor de status van de CPU. De IC697CGR772 module wordt gevoed door een geïsoleerde bron en 5VDC voor externe voedingsopties met een lithiumbatterij. De lithiumbatterij bewaart gegevens en programmageheugen in gevallen waarin de stroom wordt verwijderd. De nieuwe batterij moet worden aangesloten voordat de oude batterij wordt verwijderd. Een lege batterij wordt aangegeven wanneer de OK LED niet blijft branden.

Het geheugenbord van de module is een essentieel onderdeel van de IC697CGR772. Het geheugenbord beschikt over 512 Kbyte batterij-ondersteunde CMOS RAM. Wanneer er fouten optreden, worden deze via de CPU-routine, die via het geheugenbord wordt geleverd, aan de CPU doorgegeven. Er zijn drie seriële poorten op de IC697CGR772 module die kunnen worden gebruikt als drie discrete communicatiepoorten. Aansluiting op deze poorten is toegankelijk via de voorkant van de IC697CGR772 module.

Technische Specificaties

Technische Informatie
