4 ascpu PLCs Digitale Servomodule GE FANUC IC693DSM314 90-30 Reeksen

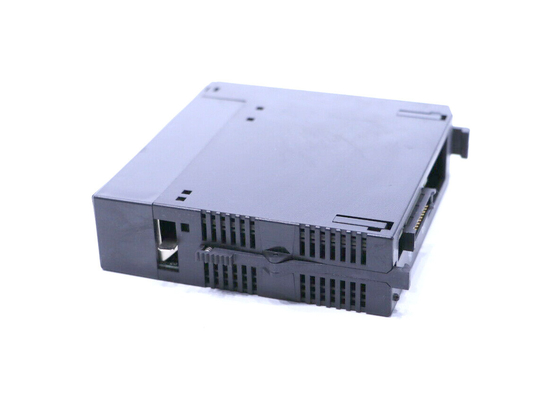

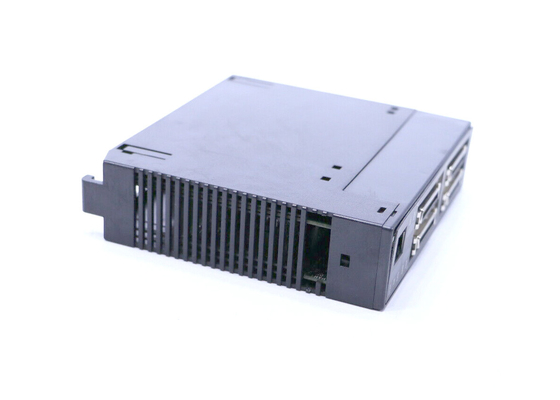

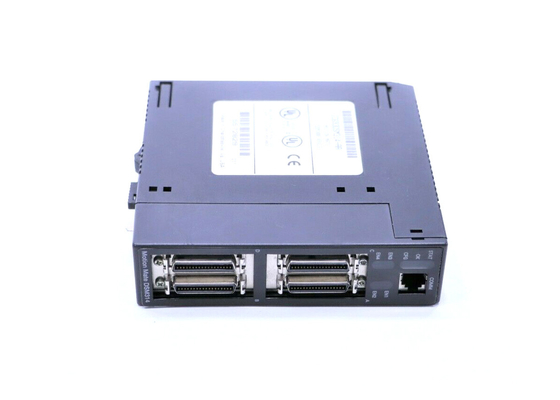

Grote Afbeelding :  4 ascpu PLCs Digitale Servomodule GE FANUC IC693DSM314 90-30 Reeksen

Productdetails:

Plaats van herkomst: De V.S.
Merknaam: GE
Modelnummer: IC693DSM314

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal: 1
Prijs: Onderhandelbaar
Verpakking Details: Nieuw in originele doos
Levertijd: 5-8 het werkdagen
Betalingscondities: T/T
Levering vermogen: 100
Gedetailleerde productomschrijving
Merk: GE Fanuc Model: IC693DSM314
Serie: Serie 90-30 Producttype: De Module van de motiecontrole
Compatibele Componenten: PLCs Bedieningsmodi: Digitaal, Analogon
Aantal assen: 4 Bedrijfstemperatuur: 0 tot 60 graden van Celsius
Markeren:

PLCs Digitale Servomodule

,

4 as Digitale Servomodule

,

GE FANUC IC693DSM314

GE FANUC IC693DSM314, Digitale Servomodule, 90-30 Serie CPU



Productbeschrijving


De Motion Mate Digitale Servomodule IC693DSM314 van GE Fanuc functioneert als een motion control module voor de 90-30 serie. Deze module werkt in twee modi: digitale modus en analoge modus. De digitale modus is ontworpen voor compatibiliteit met digitale servo's, terwijl de analoge modus gebruikt moet worden om servo's aan te sturen die een analoge commando-ingang hebben.

IC693DSM314 is compatibel met Series 90-30 CPU's die zijn uitgerust met firmware release 10.0 of later. De IC693DSM314 is niet compatibel met bepaalde CPU's. Deze CPU's hebben onderdeelnummers die eindigen op CPU311 t/m 341 en 351. Deze module heeft niet-vluchtige opslag voor 10 programma's en 40 subroutines. De gebruiker kan programma's en subroutines voor het systeem creëren via de VersaPro-software met versie 1.1 of later. De ontwerpkenmerken omvatten: blokverwerkingstijd van minder dan 5 milliseconden; automatische gegevensoverdracht tussen PLC-tabellen en DSM314 zonder gebruikersprogrammering; home- en overtravel-schakelaaringangen voor elke Servo-as; gebruikersschaling van programmeereenheden (Gebruikers Eenheden) in zowel Standaard- als Volgmodus; snelheidsfeedforward en positiefoutintegrator om de trackingnauwkeurigheid te verbeteren en quadrature encoder-ingang voor de volger-hoofdas.

Daarnaast beschikt deze module over receptprogrammering met behulp van commando-parameters. Dit soort programmering is beschikbaar voor snelheids-, verplaatsings-, acceleratie- en verblijfopdrachten. Het heeft ook een incrementele quadrature encoder-ingang op elke as die wordt gebruikt in de encoder/analoge modus. De IC693DSM314 beschikt over 5V, 24V en analoge I/O voor gebruik door PLC; high-speed digitale uitgang (vier elk 24V en vier elk 5V) via on-board Local Logic Control, en 13-bit analoge uitgang kan worden bestuurd door PLC of worden gebruikt als Digital Servo Tuning monitor.

Het is ontworpen met een hoge resolutie van programmeereenheden (positie: -536.870.912 … +536.870.911 gebruikers eenheden; snelheid 1 … 8.388.607 gebruikers eenheden/sec; acceleratie: 1 … 1.073.741.823 gebruikers eenheden/sec/sec); één aansluitpunt voor alle programmeer- en configuratietaken, inclusief het maken van motion programma's (Motion Programs 1 – 10) en Local Logic programmering. Bij het programmeren en configureren van deze module moet de gebruiker de programmeercommunicatiepoort gebruiken. Op zijn beurt laadt de CPU alle configuratie-, motion programma's en Local Logic programma's naar de DSM314 via de PLC-backplane.

De DSM-firmware wordt opgeslagen in het Flash-geheugen. De gebruiker moet de firmware bijwerken via de COMM-poort op het frontpaneel van de IC693DSM314-module. De module bestuurt GE Fanuc α Series en β Series Digital services, SL-serie servo's, of servo's van derden met analoge snelheidsopdracht of analoge koppelopdrachtinterface. De twee Position Capture Strobe Inputs voor elke as kunnen de as- en/of masterpositie vastleggen met een nauwkeurigheid van ±2 counts plus 10 microseconden variantie.





Technische specificaties voor IC693DSM314

Merk GE Fanuc
Serie Serie 90-30
Onderdeelnummer IC693DSM314
Compatibele componenten Programmeerbare logische controllers
Werkingsmodi Digitaal, analoog
Blokverwerkingstijd Minder dan 5 milliseconden
Aantal assen 4
Resolutie programmeereenheden (positie) -536.870.912 tot 536.870.911 gebruikers eenheden per seconde
Resolutie programmeereenheden (snelheid) 1 tot 8.388.607 gebruikers eenheden per seconde
Resolutie programmeereenheden (versnelling) 1 tot 1.073.741.823 gebruikers eenheden per seconde
Niet-vluchtige opslag 10 programma's en 40 subroutines
Backplane stroomverbruik 450 milliAmpère bij 5 Volt DC (typisch)
Bedrijfstemperatuur 0 tot 60 graden Celsius (32 tot 140 graden Fahrenheit)
Opslagtemperatuur -40 tot 85 graden Celsius (-40 tot 185 graden Fahrenheit)
