De As van GE FANUC IC693APU301 Enige het Plaatsen Modulereeks 90-30

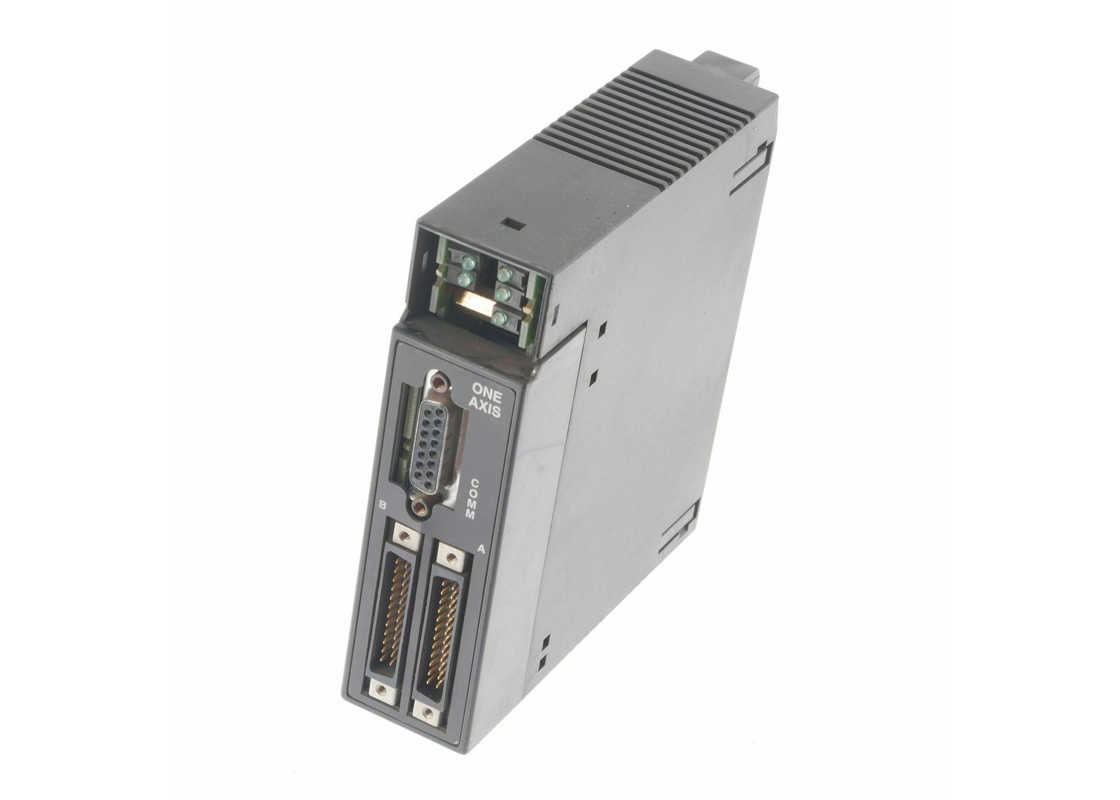

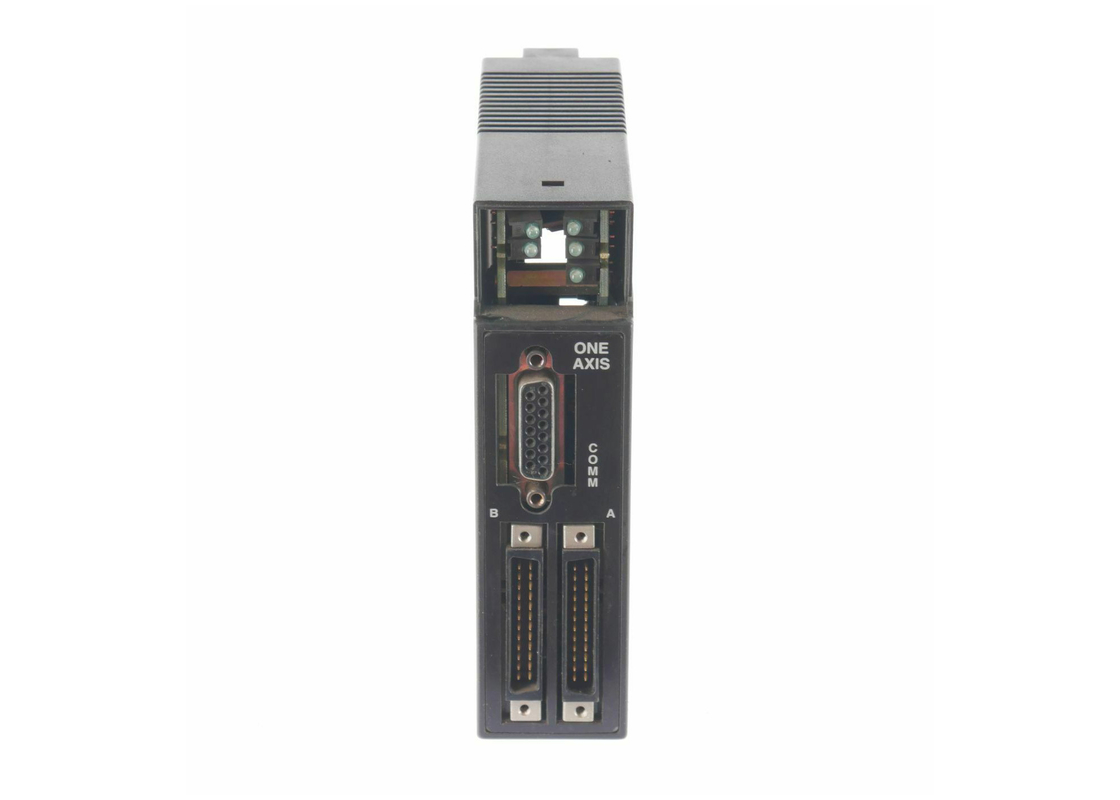

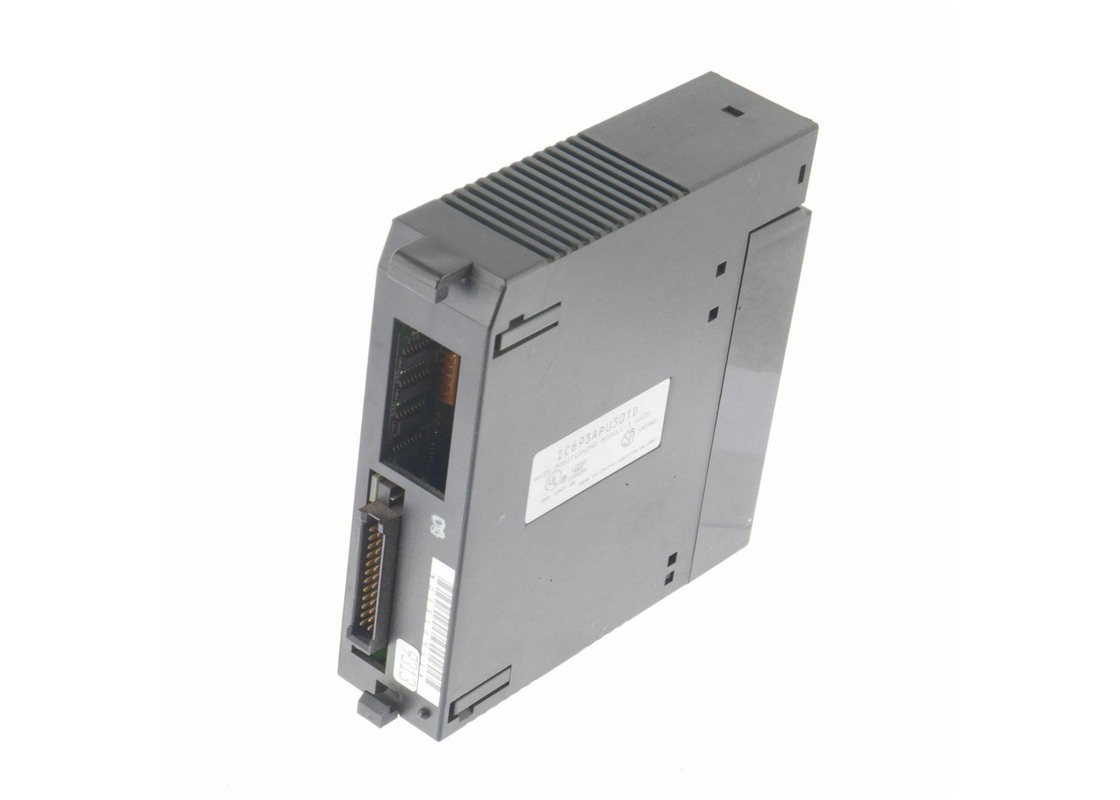

GE FANUC IC693APU301, Single Axis Positioning Module, serie 90-30

Productbeschrijving

IC693APU301 is een Single Axis Positioning Module (APM) voor de GE Series 90-30.Speciaal ontworpen voor de PLC serie 90-30, deze aspositiemodule stelt de PLC-gebruiker in staat om hoogwaardige besturing te combineren met PLC-logische oplossingsfuncties in een enkel gecombineerd systeem.IC693APU301 kan worden geconfigureerd in een standaard- of volgmodus, afhankelijk van de behoeften van de gebruiker. De standaardmodus stelt de gebruiker in staat om high performance bewegingscontrole te combineren met PLC-logische oplossingsfuncties.voor continu master/slave toepassingen beschikbaar. Welke optie de gebruiker ook kiest, deze kan gemakkelijk worden geselecteerd door middel van de configuratie met de juiste software.

De serie 90-30 en IC693APU301 werken samen als een geïntegreerd besturingspakket met de APM die alle directe communicatie met zowel de aandrijving als de machine verwerkt.De PLC draagt automatisch gegevens over tussen de tabellen en de APM. Bovendien biedt de PLC een manier om O/I te verbinden die de operaties binnen het systeem kan besturen en monitoren.of uitbreiding voor gebruikVoor de ingebedde CPU is het mogelijk tot drie APM-modules toe te voegen en voor de modulaire CPU tot acht.meerdere bewegingsprogramma's kunnen worden gemaakt en opgeslagen in de APM met het juiste softwarepakketDe APM heeft twee 24 pin connectoren van hoge dichtheid voor servo-verbindingen.elke verbinding wordt gemaakt via een kort kabelterminalblok met de kabels bestaande uit een 24 pin I/O-connectorEr zijn verschillende aansluitingskits beschikbaar voor bestelling.

De IC693APU301 module is een aspositiemodule die kan worden gebruikt om 1 as van GE Fanuc te positioneren.De aspositiemodule IC693APU301 is volledig programmeerbaar en is ontworpen om gemakkelijk te worden gebruikt.. De servo-lussen in deze module duren slechts 1 milliseconde om te worden bijgewerkt. De software die de IC693APU301-aspositiemodule gebruikt is de VersaPro-software in versie 1.1 of later.Deze module is ontworpen voor gebruik als onderdeel van een PLC-systeem van de GE-serie 90-30. De werkwijzen die de IC693APU301-aspositiemodule kan ondersteunen zijn de standaardwerkwijze en de volgwerkwijze.De follow-operatiemodus kan continue toepassingen ondersteunen met zijn elektronische tandwiel.

De GE Fanuc serie 90-30 IC693APU301 aspositiemodule kan tijdens de werking automatisch gegevens overbrengen naar en van de serie 90-30 PLC waarin deze is geïnstalleerd.Deze module moet worden geïnstalleerd in hetzij de CPU basisplaat of een uitbreidingsbasisplaat in de PLCDe 331-serie GE-CPU's kunnen tot 8 aspositiemodules ondersteunen, zoals de IC693APU301-module in 1 PLC-systeem, en tot 3 aspositiemodules kunnen in 1 basisplaat in het systeem worden geïnstalleerd. The IC693APU301 axis-positioning module uses logic to detect the precise position of the PLC’s axis and to compare its position to the position that is required by the commands or programming of an applicationDeze module fungeert als de interface tussen de as die zij bedient en het PLC-systeem.

Technische specificaties voor IC693APU301
