Van de de Hoge Capaciteitsvoeding van GE FANUC IC693PWR331 Reeks 90-30 Eenheid
Productdetails:
| Plaats van herkomst: | De V.S. |
| Merknaam: | GE |
| Modelnummer: | IC693PWR331 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Nieuw in originele doos |
| Levertijd: | 5-8 het werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100 |
|
Gedetailleerde informatie |
|||
| Merk: | GE Fanuc | Model: | IC693PWR331 |
|---|---|---|---|
| Serie: | Serie 90-30 | Producttype: | Voedingsmodule |
| Spanningstype: | DC | Nominale spanning: | 24 volts van gelijkstroom |
| Werkspanning: | 38 tot 56 Volts van gelijkstroom | Seriële poort: | RS485-POORT |
| Normen: | Ce en UL | Garantie: | 1 jaar |
| Markeren: | 28.8 VDC Hoge Capaciteitsvoeding,Hoge Capaciteitsvoeding RS485,GE FANUC IC693PWR331 |
||
Productomschrijving

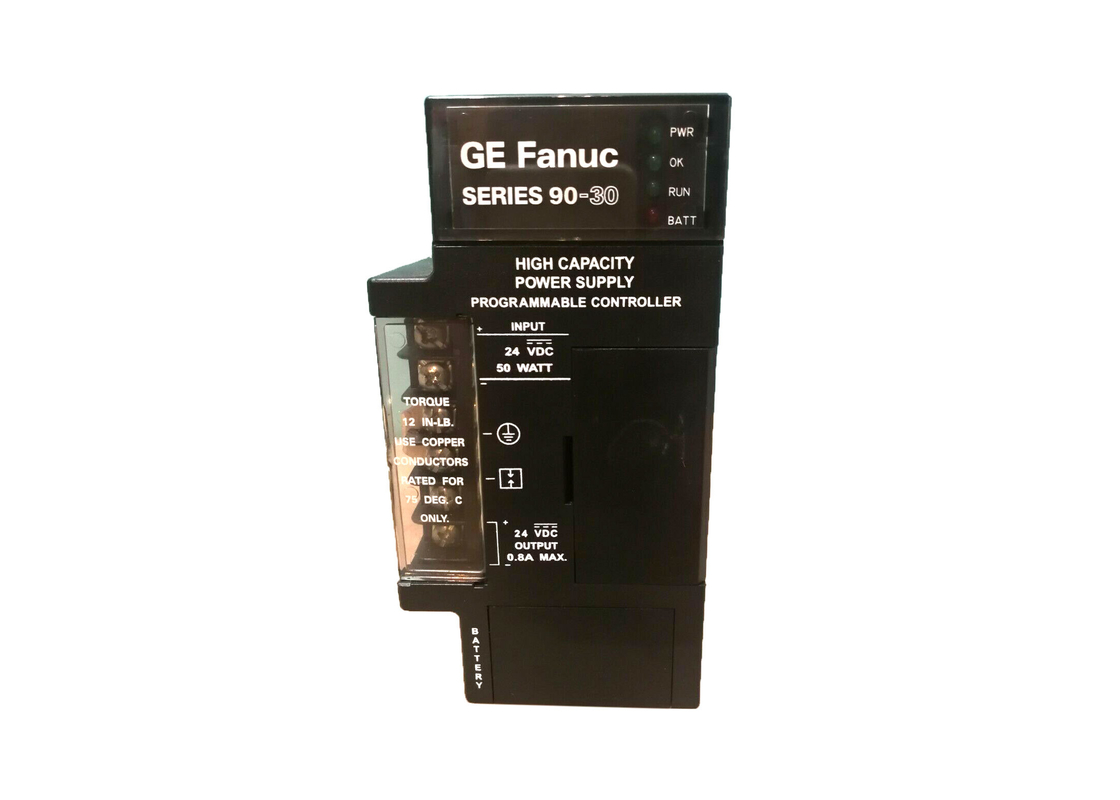

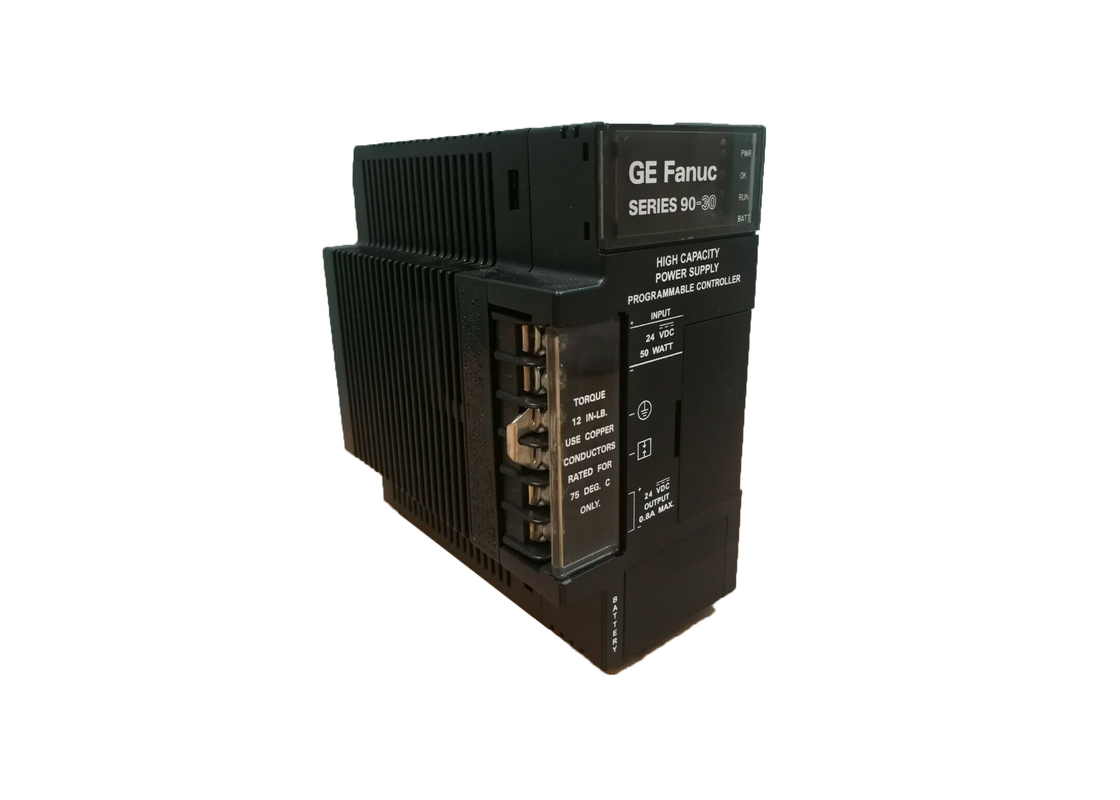

GE FANUC IC693PWR331, Hoogcapaciteitsvoeding, Serie 90-30 Eenheid
Productbeschrijving
De GE Fanuc IC693PWR331 is een hoogcapaciteitsvoeding. Deze Serie 90-30 eenheid werkt op DC-ingang. Hij heeft een breed bereik van 30 watt en is ontworpen voor nominale ingangen van 24 VDC. Indien gebruikt in toepassingen die meer dan +5V stroomcapaciteit vereisen dan de standaard voeding levert, zal de IC693PWR331 voeding toestaan dat alle 30 watt wordt verbruikt van zijn +5 V uitgang.
De eenheid accepteert een ingangsspanningsbereik van 2 VDC tot 30 VDC en is in staat om alle uitgangen binnen de specificaties te handhaven met ingangsspanningen van slechts 2 VDC. Dat gezegd hebbende, de voeding start niet met initiële ingangsspanningen lager dan 8 VDC. Er zijn drie verschillende uitgangen beschikbaar van deze voeding. De kleinste is +5 VDC uitgang. De andere twee zijn +24 VDC. Een hiervan is +24VDC relaisvoedingsuitgangen, die stroom levert aan Series 90-30 uitgangsrelaismodulecircuits. De laatste is Geïsoleerde +24 VDC. Meestal wordt deze voeding intern gebruikt door sommige modules; het kan echter ook externe voeding leveren aan 24 VDC ingangsmodules.
Gebruikers kunnen de benodigde voeding voor hun toepassingen berekenen wanneer ze deze eenheid gebruiken. Om te beginnen moet u het totale uitgangsvermogen voor elke afzonderlijke module in het systeem bepalen. Deze specificaties zijn beschikbaar in de installatiehandleiding voor de IC693 PLC-serie. Vermenigvuldig vervolgens het uitgangsvermogen met 1,5. Dit geeft u de waarde van het ingangsvermogen.
Deel vervolgens het ingangsvermogen door de bedrijfsbronspanning om de vereiste ingangsstroom te berekenen. Wanneer u de maximale ingangsstroom wilt weten, is het het beste om de laagst gemeten ingangsspanning te gebruiken (of anders een goede schatting!). Houd bij het maken van deze berekening rekening met de opstartpiekstroomvereisten. Het is ook aan te raden om een marge van 10-20% toe te staan om variaties toe te laten.
Technische specificaties
| Nominale nominale spanning | 48 volt DC |
| Ingangsspanningsbereik: | 38 tot 56 volt DC |
| Ingangsvermogen: | 50 W bij vol vermogen |
| Belastbaarheid: | 30 Watt |
| Locatie op basisplaten: | Uiterst links |
| Communicatie: | RS 485 seriële poort |
Technische informatie
Specificaties
|
Nominale nominale spanning Ingangsspanningsbereik Start Run |
24 VDC
18 tot 30 VDC 12 tot 30 VDC |
|
Ingangsvermogen Inschakelstroom |
50 watt maximaal bij volle belasting * |
| Uitgangsvermogen |
5 VDC: 30 watt maximaal** 24 VDC Relais: 15 watt maximaal 24 VDC Geïsoleerd: 20 watt maximaal OPMERKING: 30 watt maximaal totaal (alle drie de uitgangen) |
| Uitgangsspanning |
5 VDC: 5,0 VDC tot 5,2 VDC (5,1 VDC nominaal) 24 VDC Relais: 19,2 tot 28,8 VDC 24 VDC Geïsoleerd: 19,2 VDC tot 28,8 VDC |
| Beschermende limieten Overspanning: Overstroom; |
5 VDC uitgang: 6,4 tot 7 V 5 VDC uitgang: 7 A maximaal |
| Vasthoudtijd: | 10 ms minimaal |
| Normen | Raadpleeg het gegevensblad, GFK-0867B, of een latere versie voor productnormen en algemene specificaties. |
