G300 Hand - gehouden PLC GE FANUC IC693PRG300 van ProgrammeursSeries 90-30

GE FANUC IC693PRG300, G300 handbediende programmeur, serie 90-30 PLC

Productomschrijving

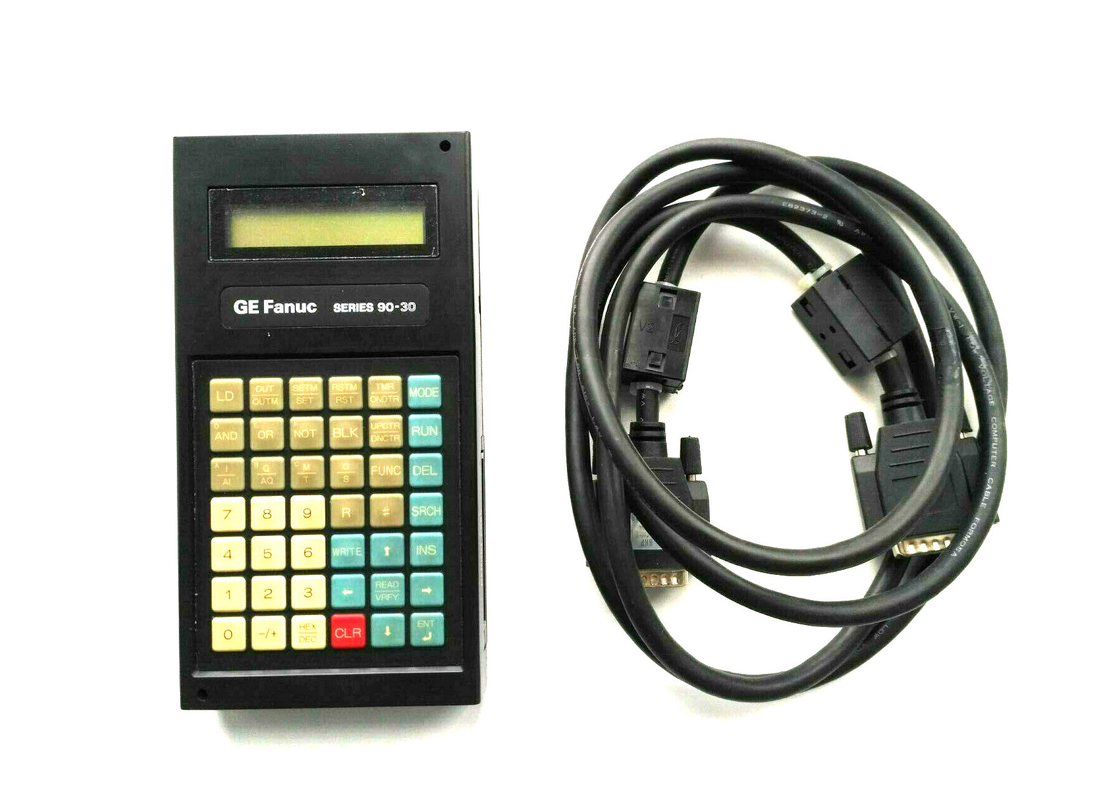

De GE Fanuc IC693PRG300 is een G300 Hand-Held Programmer (HHP).Met deze tool kunnen gebruikers logische programma's ontwikkelen, debuggen en bewaken.Gebruikers kunnen ook gegevenstabellen bewaken en parameters configureren voor PLC-units en I/O-punten.Het maakt gebruik van de Statement List Language en het is mogelijk om deze HHP te programmeren met sommige modellen van de Series 90-30 PLC.De handbediende programmeur kan het gebruikerslogicaprogramma in geen enkele serie 90-30 CPU met een modelnummer van 350 en hoger bekijken of bewerken.Voor deze CPU's kunnen gebruikers de programmeersoftware Logicmaster 90-30, VersaPro of Control gebruiken.

Er is een 15-pins D-type connector op de Series 90-30 PLC.Deze bevindt zich in de CPU-basisplaat van de voeding.Met deze connector kan de HHP verbinding maken met de seriële poort van de CPU.Gebruik een 2 meter lange kabel (IC693CBL303) om ze fysiek aan te sluiten.Dit levert stroom aan de HHP en zendt ook een signaal uit dat de PLC laat weten dat er een HHP is aangesloten.Het is mogelijk om de HHP aan of af te koppelen terwijl de PLC onder spanning staat.Om met een PLC te kunnen communiceren, heeft de HHP geen communicatieparameterconfiguratie nodig.Dit helpt bij het oplossen van problemen wanneer er een communicatieprobleem is tussen de pc en een PLC.

Over IC693PRG300

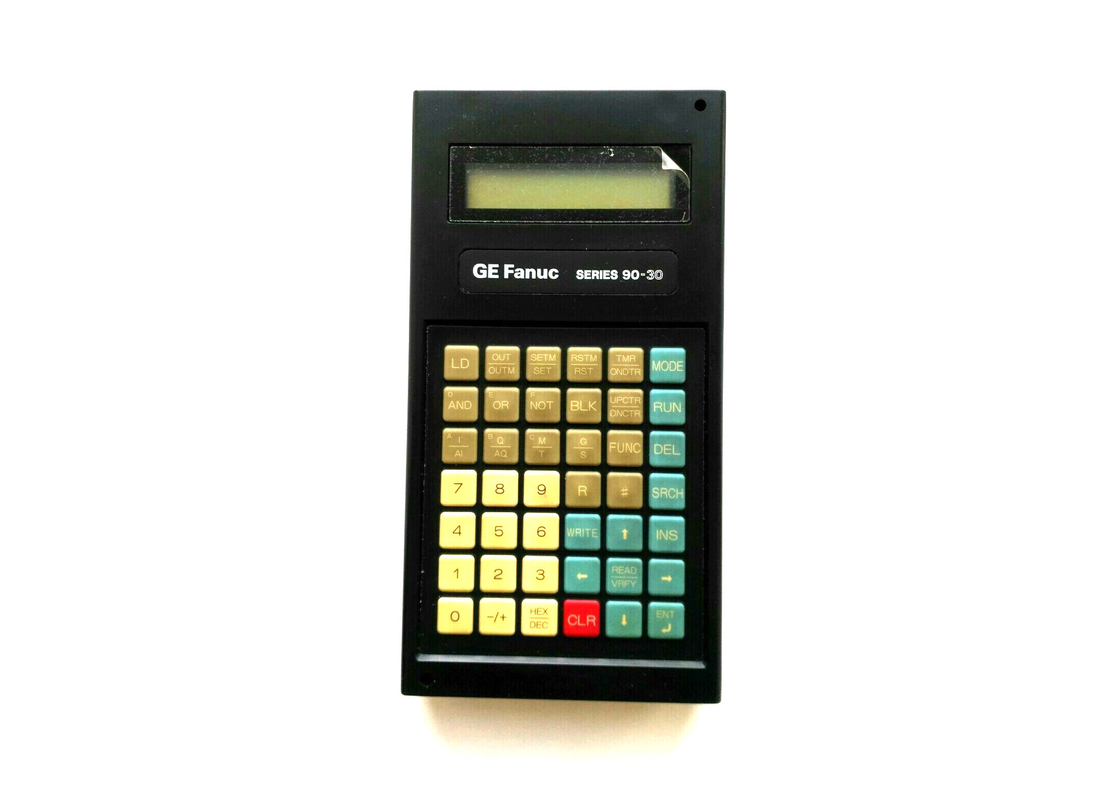

De IC693PRG300-module is een handprogrammeerapparaat van GE Fanuc.Het maakt deel uit van de serie 90-30.De belangrijkste functie van dit apparaat is het bewaken van logische bewerkingen en het configureren en debuggen van problemen in de toepassingsprogramma's.Het is een PLC-apparaat dat de I/O-parameters kan wijzigen.Het kan worden aangesloten op een CPU door gebruik te maken van de seriële poort.Er is een 15-pins D-type connector aanwezig in het apparaat dat verbinding maakt met de seriële CPU-poort.De IC693PRG300-module gebruikt de instructielijsttaal.Het handheld-programmeerapparaat of HHP-apparaat vereist geen configuratie van communicatieparameters om te communiceren met een PLC.Het voorste deel van de HHP heeft een toetsenblok met 42 toetsen die gerangschikt zijn in een matrixformaat dat 6 toetsen meet met 7 toetsen naar beneden.Het toetsenbord biedt voelbare feedback en is gemakkelijk te gebruiken.Er is ook een LCD-scherm aanwezig samen met het toetsenbord en het scherm kan 2 regels met 16 karakters aan informatie tegelijk weergeven.

De GE Fanuc IC693PRG300-module is uitgerust met een geheugenkaartsleuf die niet-vluchtige gegevensopslag kan accepteren voor back-up- en hersteldoeleinden.De geheugenkaartsleuf bevindt zich rechtsonder op het apparaat.De IC693PRG300-module werkt in 4 verschillende modi, en dit zijn de programmamodus, de beschermingsmodus, de gegevensmodus en de configuratiemodus.In de programmamodus kan een operator instructies maken, wijzigen, bewaken en debuggen.De beveiligingsmodus biedt een manier om de toegang tot verschillende PLC-functies te regelen.In de datamodus kan een operator de waarden in verschillende referentietabellen wijzigen en de configuratiemodus wordt gebruikt om het type I/O-modules te definiëren dat nodig is voor de toepassingen die in het PLC-systeem worden uitgevoerd.

Technische specificaties voor IC693PRG300
