merk: | GE Fanuc | Model: | IC693MDL930 |
---|---|---|---|
Reeks: | Reeks 90-30 | Machtstype: | Uitvoermodule |
Outputkanalen: | 8 | Groeven: | 1 |
De Capaciteit van de outputomschakeling: | 4 AMPÈREN | Het Werkende Voltage van gelijkstroom: | 5 tot 30 Volts van gelijkstroom |
AC Werkend Voltage: | 5 tot 250 Volts AC | ||
Hoog licht: | 4 ampère Geïsoleerde Relaisoutput Modul,PLC Geïsoleerde Relaisoutput Modul,GE FANUC IC693MDL930 |

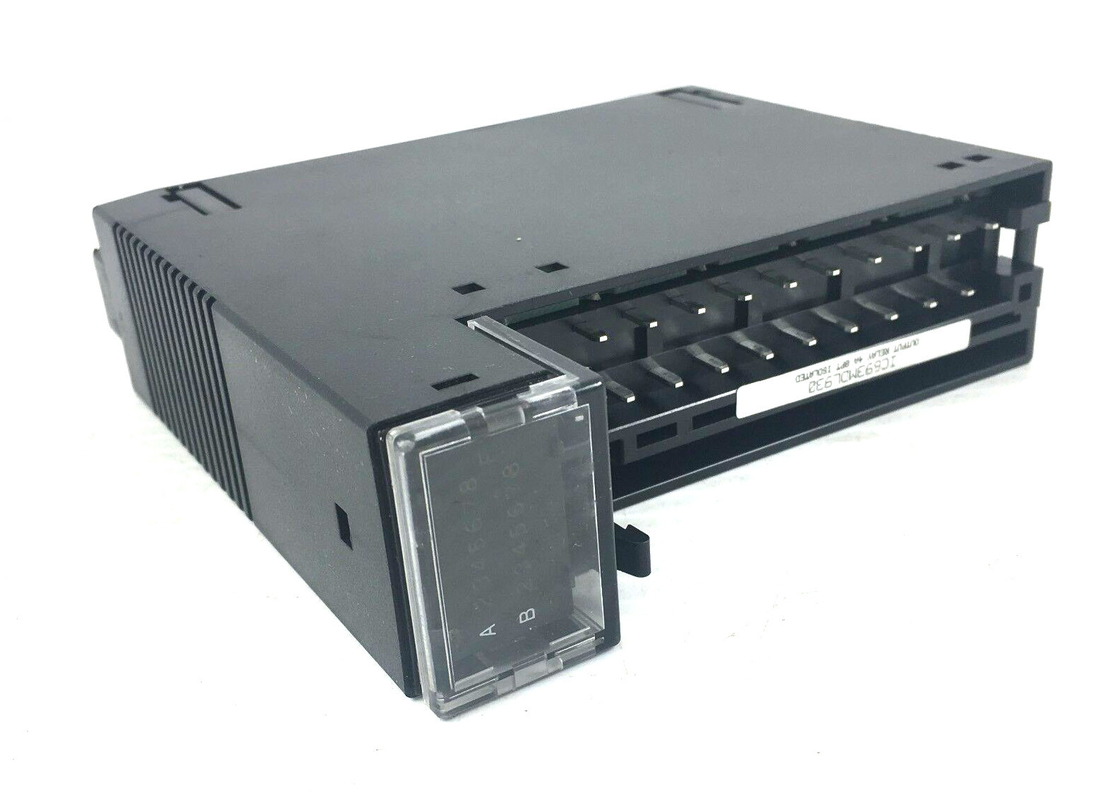

De GE Fanuc IC693MDL930 is een 4 ampere geïsoleerde relais-uitgangsmodule.Deze module is ontworpen voor de programmable logic controller van de serie 90-30, en biedt 8 normaal open relaiscircuits.Deze maken het de gebruiker mogelijk de uitgangsbelastingen te regelen.Elk circuit heeft een uitgangsschakelcapaciteit van 4 ampère.Elk uitgangspunt op de module is van de andere punten geïsoleerd en elk punt heeft een afzonderlijke gemeenschappelijke uitgangspunt.
De relais-uitgangsmodule is in staat om een verscheidenheid aan belastingapparaten te bedienen, waaronder maar niet beperkt tot indicatoren, motorstarters en magnetronen.Om de met deze module verbonden veldapparatuur te bedienen,de gebruiker moet ofwel wisselstroom of gelijkstroom leveren.Op de bovenkant van de module bevinden zich twee horizontale rijen groene LED's die de ON/OFF-status van elk punt aangeven.Omdat de IC693MDL930 slechts 8 relaiscircuits heeft, wordt de onderste rij niet gebruiktDe bovenste rij, A1, geeft de status van de punten 1 tot en met 8 aan.
Er is een inslag tussen het binnenste en het buitenste oppervlak van de scharnierdeur op de module.Aan de linkerkant is de inzet rood gekleurd, wat aangeeft dat het om een hoogspanningsmodule gaat.Wanneer de deur gesloten is, heeft het binnenste oppervlak dat naar de binnenkant van de module kijkt, informatie over de bedrading van het circuit.Gebruikers die deze module voor hun industriële toepassingen willen implementeren, kunnen dit doen met elk PLC-systeem van de serie 90-30..De relais-uitgangsmodule kan worden geïnstalleerd in een I/O-slot van een basisplaat met 5 of 10 slots.
Nominale spanning: | 24 volt DC of 120/240 volt AC |
# van Outputs: | 8 |
Frequentie: | 50/60 Hz met wisselstroom |
Uitgangsstroom: | 4 ampère per circuit |
Uitgangsspanningsbereik | 5 tot 30 volt DC, 5 tot 250 volt AC |
Gelijkstroom: | - Ja, dat klopt. |
Nominale spanning | 24 volt gelijkstroom, 120/240 VAC (nominaal - zie de volgende tabel voor uitzonderingen) |
Werkspanning | 5 tot en met 30 volt gelijkstroom |
5 tot 250 VAC, 50/60 Hz | |
Uitgangen per module | Acht geïsoleerde uitgangen |
Isolatie: | |
Veld naar achtergrond en naar grond |
250 VAC continu; 1500 VAC gedurende 1 minuut |
Punt tot punt | 250 VAC continu; 1500 VAC gedurende 1 minuut |
Maximale belasting | 4 ampere maximale weerstand per uitgang |
2 ampère pilootdienst per uitgang | |
Maximaal 20 ampère per module voor UL-installaties Maximale belasting is afhankelijk van de omgevingstemperatuur zoals hieronder weergegeven |
|
Minimumbelasting | 10 mA |
Maximaal inbrengen | 5 ampère |
Tijd om te reageren | Maximaal 15 ms1 |
Reactietijd uitgeschakeld | Maximaal 15 ms1 |
Energieverbruik | 6mA (alle uitgangen ingeschakeld) van een 5 volt bus op de achtergrond |
70mA (alle uitgangen aan) van de relais 24V-bus op de achtergrond | |
1 Wanneer deze module wordt gebruikt met gelijkstroomvoeding IC695PSD040 of PSD140,Er moeten speciale voorzorgsmaatregelen worden genomen omdat storingen in de bronspanning door deze module worden waargenomen en relaisstoringen kunnen veroorzaken.. |
